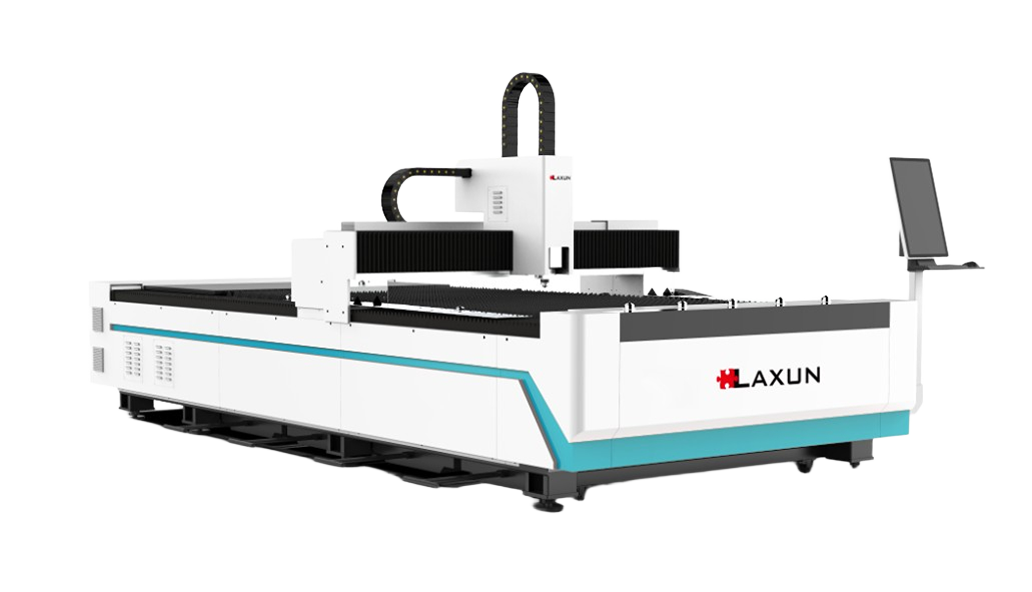

Laxun Raptor költséghatékony fiber lézervágó gép
Miért válassza a Laxun Raptor sorozatot?
A Laxun Raptor költséghatékony, egyasztalos fiber lézervágó gépcsalád, amely alacsonyabb beruházási költség mellett biztosít korszerű lézervágási technológiát a kis- és közepes sorozatok, egyedi alkatrészek, valamint változó gyártási feladatok elvégzéséhez. Egyszerű, jól átlátható konstrukciója, kompakt helyigénye és rugalmas konfigurálhatósága különösen azoknak a vállalkozásoknak jelent előnyt, amelyek csereasztalos rendszer nélkül szeretnének nagy pontosságú fiber lézervágó kapacitást kialakítani.
A sorozat 3050 × 1530 mm-től 6550 × 2530 mm-ig terjedő munkaterekkel, valamint 1,5–20 kW közötti lézerteljesítménnyel érhető el. A gép teljesen nyitott kivitelben, illetve a gép hídjára épített, a megmunkálási területet helyileg körülzáró védőburkolattal is rendelhető.
Laxun Raptor költséghatékony, egyasztalos fiber lézervágó gép
Korszerű lézervágás és kedvező beruházási költség
A Laxun Raptor fiber lézervágó gépsorozat azoknak a vállalkozásoknak készült, amelyek megbízható, pontos és rugalmasan használható fiber lézervágó gépet keresnek, de termelési folyamataik nem indokolják egy automatikus palettacserélő rendszer többletköltségét és nagyobb helyigényét.
Az egyasztalos konstrukció kevesebb mechanikus részegységet, egyszerűbb anyagkezelést és kedvezőbb beszerzési költséget eredményez. A gép jól illeszthető kis- és középvállalkozások termeléséhez, prototípusgyártáshoz, változó alkatrészstruktúrához, valamint olyan üzemekhez, ahol a lemezek be- és kirakodási ideje nem jelent szűk keresztmetszetet.
Egyszerű konstrukció, kiszámítható üzemeltetés
Alacsonyabb beruházási igény felesleges kompromisszumok nélkül
A Raptor kialakításának középpontjában a valóban szükséges funkciók állnak. A fix vágóasztal elhagyhatóvá teszi a palettacserélő mechanikát, ezáltal csökken a gép helyigénye, a mozgó alkatrészek száma és a rendszer összetettsége.
A könnyebben áttekinthető felépítés egyszerűbb napi kezelést és karbantartást tesz lehetővé. A gép így költséghatékony belépési lehetőséget kínál a fiber lézervágásba, miközben a vezérlés, a hajtásrendszer és a lézertechnológia ipari feladatokra alkalmas műszaki színvonalat képvisel.

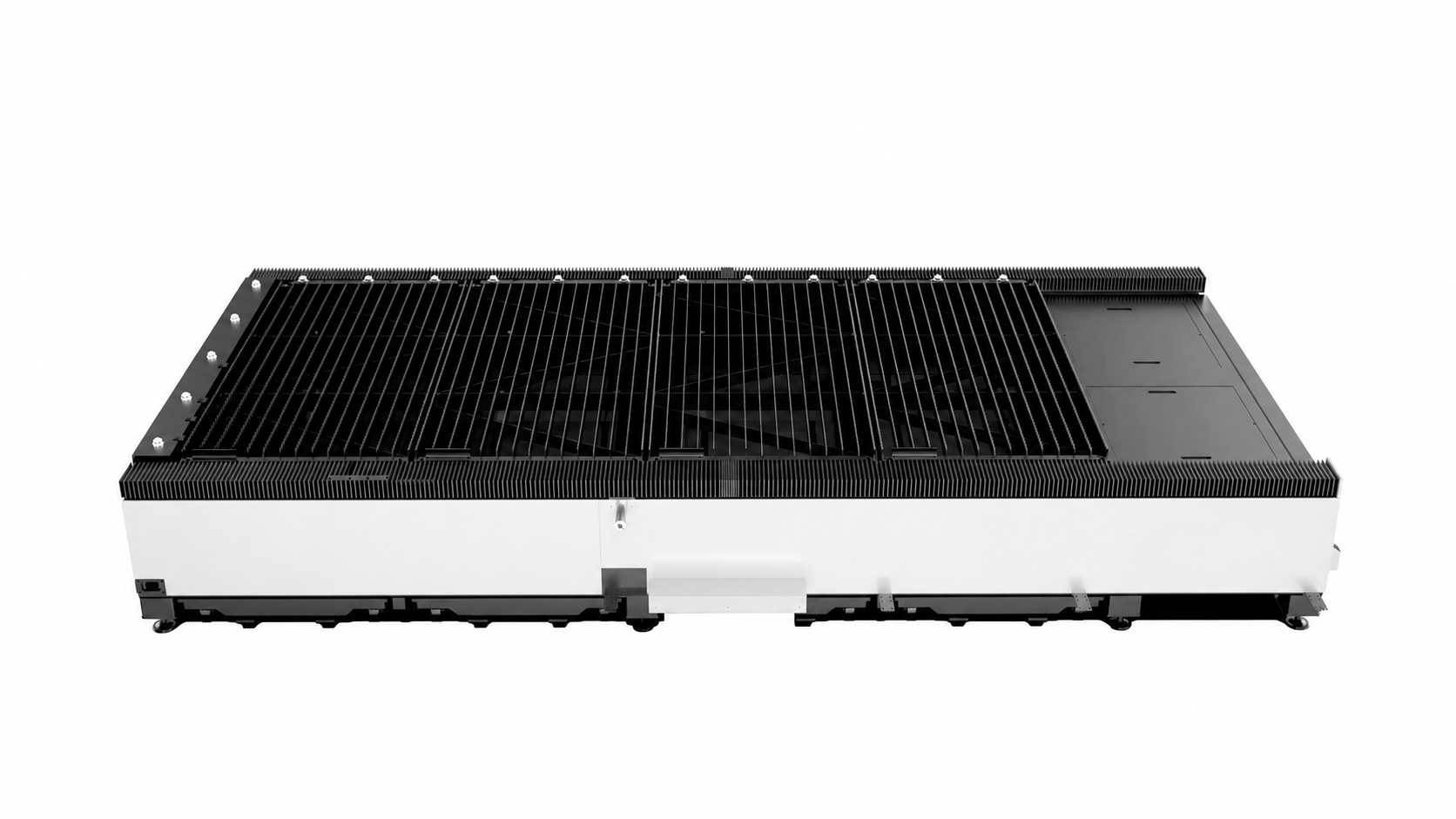

Az egyasztalos kialakításból adódóan az alapanyag betöltése és a kész alkatrészek eltávolítása alatt a vágási folyamat szünetel. A Raptor ezért elsősorban ott biztosít kedvező ár-érték arányt, ahol az alacsonyabb beruházási költség, a rugalmas hozzáférés és az egyszerű kezelhetőség fontosabb a teljesen automatizált, folyamatos anyagáramlásnál.
Merev, hőterhelésre méretezett gépváz
Stabil geometriai alap a pontos megmunkáláshoz
A nagy merevségű, hegesztett gépváz stabil alapot biztosít a tengelyhajtások és a vágóhíd számára. A szerkezet kialakítása mérsékli a gyors tengelymozgásból eredő rezgéseket, ezáltal támogatja a pontos kontúrkövetést és az ismételhető alkatrészgyártást.
A fokozott hőterhelésnek kitett részek ásványi alapú, tűzálló védőanyaggal készülnek. Ez csökkenti annak veszélyét, hogy a hosszú ideig tartó vagy nagy teljesítményű vágás során keletkező hő károsítsa a gépágy kritikus felületeit. A hővédelmi kialakítás hozzájárul a gépváz alakstabilitásához és hosszú távú használhatóságához.
Dinamikus tengelymozgás
Akár 115 m/perc gyorsjárat és 0,8 G gyorsulás
A Laxun Raptor maximális együttes tengelysebessége eléri a 115 m/percet, gyorsulása pedig a 0,8 G értéket. Ez a dinamika rövidebb pozicionálási időt biztosít a különálló kontúrok között, és hatékonyabbá teszi a sok furatot vagy ismétlődő geometriát tartalmazó alkatrészek gyártását.
A ±0,05 mm pozicionálási pontosság, a precíziós hajtáslánc és az intelligens mozgásvezérlés együtt biztosítja a kiszámítható pályakövetést. A konfiguráció elsősorban a jó termelékenység és a kedvező beruházási költség közötti optimális egyensúly kialakítására törekszik.
Rövidebb pozicionálási és üresjárati idő a különálló kontúrok között.
Kiegyensúlyozott dinamika általános ipari lemezmegmunkáláshoz.
Intelligens ütközésvédelem
Kevesebb sérülés és alacsonyabb karbantartási kockázat
A vágófej adaptív ütközésvédelmi rendszere érzékeli a munkatérben kialakuló váratlan akadályokat, például a vágás közben felbillenő alkatrészeket. A vezérlés szükség esetén módosítja vagy megszakítja a mozgást, ezzel csökkentve a vágófej, a fúvóka és a munkadarab sérülésének kockázatát.
A funkció különösen vékony lemezek, sűrű alkatrészkiosztások és nagyszámú kisméretű munkadarab vágásánál hasznos. A kevesebb ütközés alacsonyabb javítási költséget, kevesebb nem tervezett állásidőt és kiszámíthatóbb termelést eredményezhet.
Nyitott vagy hídra épített zárt munkateres kialakítás
A hozzáférhetőség és a munkatér védelme az üzem igényeihez igazítható
A Laxun Raptor teljesen nyitott kivitelben is elérhető. Ez a változat könnyű hozzáférést biztosít a teljes vágóasztalhoz, egyszerűsíti a lemezek daruval, targoncával vagy kézi anyagmozgatással történő betöltését, és a lehető legalacsonyabban tartja a gép beruházási költségét.

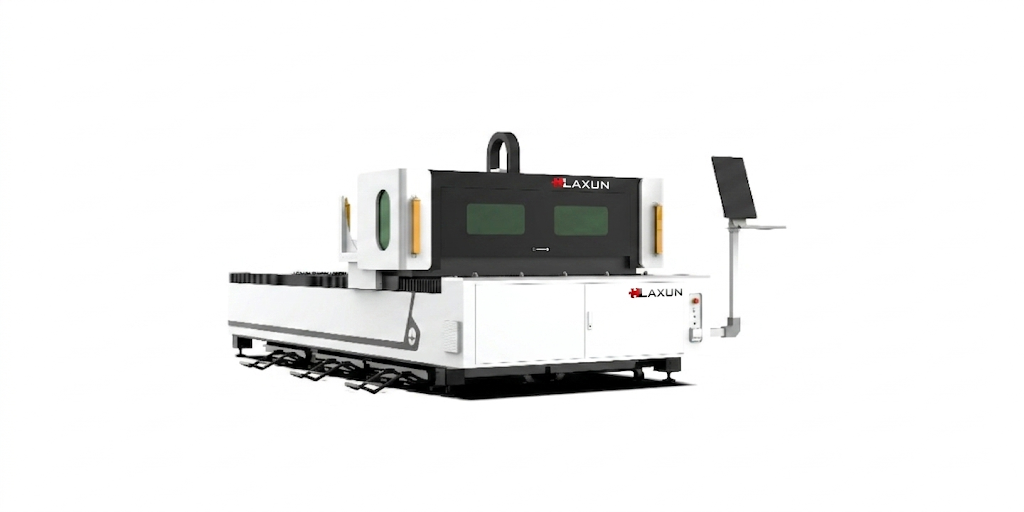

A gép hídjára épített, zárt munkateres változatnál a védőburkolat együtt mozog a vágóhíddal, és helyileg körülzárja az aktív megmunkálási területet. Ez a konstrukció megtartja az egyasztalos gépek egyszerűségét és jó hozzáférhetőségét, miközben jobban leválasztja a közvetlen vágási folyamatot a környezetétől.
A megfelelő változatot a választott lézerteljesítmény, az anyagmozgatás módja, az üzem elrendezése, valamint az elvégzett lézerbiztonsági kockázatértékelés alapján szükséges meghatározni.
A teljesen nyitott kivitelű gép telepítési helyének és munkaterületének a Magyarországon hatályos lézerbiztonsági, munkavédelmi, valamint mesterséges optikai sugárzásra vonatkozó követelmények szerinti megtervezése, kialakítása, kockázatértékelése, szükség szerinti engedélyeztetése és folyamatosan biztonságos üzemeltetése teljes egészében a Vevő, illetve az Üzemeltető feladata és felelőssége. A Laxun Kft. az egyedi munkaterület megtervezését, kialakítását, megfelelőségének igazolását vagy üzemeltetését nem vállalja át, és ezek elmulasztásából vagy nem megfelelő teljesítéséből eredő következményekért – a kötelező jogszabályi felelősség körén kívül – felelősséget vagy kötelezettséget nem vállal.

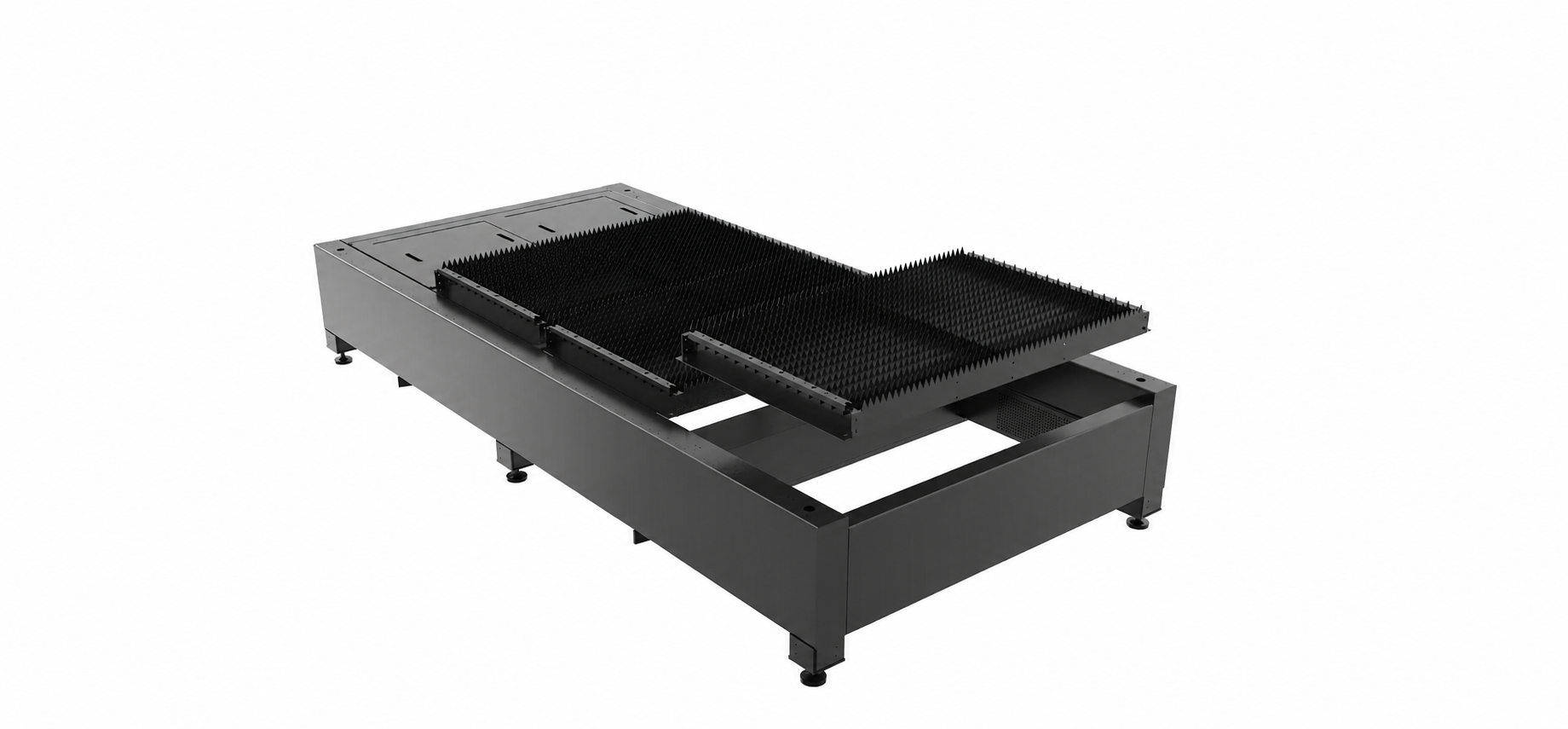

Modulárisan összeállítható konfiguráció
A gép felszereltsége a tényleges gyártási feladathoz igazítható
A Raptor moduláris kialakítása lehetővé teszi, hogy a lézerforrás teljesítménye, a vágófej, a vezérlőrendszer, a hűtés és a kapcsolódó kiegészítők a feldolgozott alapanyagokhoz és a tervezett lemezvastagságokhoz igazodjanak.
Ez költséghatékonyabb beruházást tesz lehetővé, mert nem szükséges olyan teljesítményt vagy automatizálási szintet választani, amelyet a termelés nem használ ki. A gép a később változó gyártási igényekhez is könnyebben hozzáigazítható.
Sokoldalú ipari felhasználás
Egyedi alkatrészektől a rendszeres sorozatgyártásig
A Laxun Raptor általános lemezfeldolgozáshoz, acélszerkezetek és gépalkatrészek gyártásához, mezőgazdasági gépek elemeinek készítéséhez, építőipari berendezések alkatrészeihez, háztartási és ipari készülékek burkolataihoz, valamint bérvágási feladatokhoz egyaránt alkalmazható.
A feldolgozható anyagok és lemezvastagságok köre a választott lézerforrástól, vágófejtől, segédgázellátástól és technológiai beállításoktól függ.
A Laxun Raptor főbb jellemzői
Alacsonyabb beruházási igény és egyszerűbb felépítés palettacserélő rendszer nélkül.
3050 × 1530 mm-től 6550 × 2530 mm-ig terjedő méretválaszték.
A feldolgozott anyagokhoz, lemezvastagságokhoz és termelési igényekhez igazítható konfiguráció.
Rövidebb pozicionálási és üresjárati idők.
Kiegyensúlyozott dinamika általános ipari lemezmegmunkáláshoz.
Stabil geometriai alap és fokozott védelem a vágás során keletkező hőterheléssel szemben.
Csökkenti a vágófej sérülésének és a nem tervezett állásidőnek a kockázatát.
Teljesen nyitott, illetve a hídra épített, helyileg zárt munkateres változat.
A gép konfigurációja a tényleges termelési feladathoz és a rendelkezésre álló beruházási kerethez igazítható.
Minőségi alkatrészek

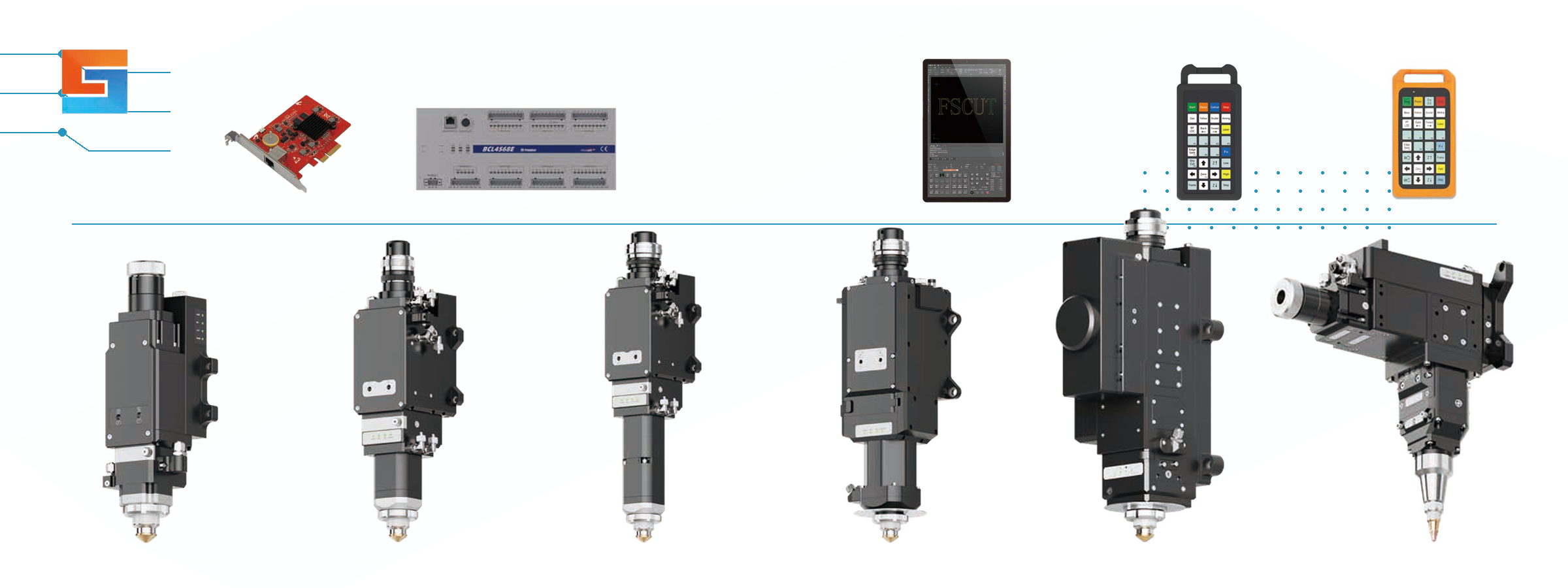

BOCHU intelligens lézervágó fej és FSCUT vezérlőrendszer
A BOCHU ipari lézervágó vezérlések, vágófejek és gyártás-előkészítő szoftverek fejlesztésére szakosodott technológiai gyártó. A Raptor esetében a választott lézerteljesítményhez illesztett intelligens vágófej és FSCUT vezérlés közös rendszerkörnyezetben hangolja össze a tengelymozgást, a fókuszpozíciót, a magasságszabályozást, a lézerforrást és a technológiai gázellátást. Az integrált működés egyszerűbb beállítást, gyorsabb hibakeresést és kiszámíthatóbb vágási folyamatot eredményez.
A lemez helyzetének meghatározása a pontos programillesztéshez.
Gyors alkalmazkodás az eltérő anyagokhoz és lemezvastagságokhoz.
Gyorsabb megmunkálás ismétlődő furatok és szabályos kontúrok esetén.
A gépállapot és a technológiai folyamatok áttekinthető ellenőrzése.
A vágófej és a munkadarab sérülési kockázatának mérséklése.
Kevesebb felesleges tengelymozgás és rövidebb ciklusidő.
MAX Photonics fiber lézerforrás
A 2004-ben alapított MAX Photonics fiber lézerforrások fejlesztésére és gyártására szakosodott vállalat. Vertikálisan integrált gyártási háttere lehetővé teszi a lézerforrás meghatározó optikai és elektronikai egységeinek összehangolt fejlesztését. A korszerű fiber technológia jó elektro-optikai hatásfokot, alacsony karbantartási igényt és stabil sugárminőséget biztosít, ezáltal hozzájárul a Raptor kedvező üzemeltetési költségéhez.
HANLI többkörös ipari hűtőrendszerAz 1998 óta működő HANLI ipari hűtőberendezésekre, ezen belül lézertechnológiai hőmérséklet-szabályozásra szakosodott gyártó. Többkörös hűtőrendszere külön hőmérsékleti körön kezeli a lézerforrás és a vágófej hűtését. Az áramlás- és hőmérséklet-felügyelet, a túlmelegedés elleni védelem és a szűrt hűtővízkör stabil üzemi hőmérsékletet biztosít folyamatos terhelés mellett. |
 |
 |
INOVANCE szervohajtás-rendszerAz INOVANCE ipari automatizálási, mozgásvezérlési és szervotechnikai rendszerek nemzetközi gyártója. A szervomotorok és hajtások gyors szabályozási reakciót, egyenletes nyomatékleadást és pontos tengelymozgást biztosítanak. Ez különösen az apró kontúrok, a sűrű furatképek és a gyakori irányváltások megmunkálásakor támogatja a Raptor pontosságát és termelékenységét. |
KOFON precíziós reduktorokA KOFON precíziós mozgásátviteli rendszerekre és kis holtjátékú bolygóműves reduktorokra szakosodott gyártó. Reduktorai nagy csavarómerevséggel és kontrollált nyomatékátvitellel kapcsolják össze a szervomotort a fogasléces tengelyhajtással. Ez kisebb irányváltási hibát, pontosabb pozicionálást és egyenletesebb hídmozgást eredményezhet a közvetlen vagy általános célú hajtóművekhez képest. |
 |
 |
SMC pneumatikus alkatrészekAz 1959-ben alapított SMC a pneumatikus és ipari automatizálási rendszerek egyik meghatározó nemzetközi gyártója. A lézervágó pneumatikus egységeinél a gyors kapcsolási reakció, a pontos nyomásszabályozás és a tartós tömítettség közvetlenül befolyásolja a technológiai gázellátás és az automatizált segédfunkciók megbízhatóságát. |
Ipari villamos komponensekAz Omron és a Schneider Electric hosszú gyártói háttérrel rendelkező ipari automatizálási és villamosenergia-elosztási vállalatok. Kapcsoló-, védelmi és vezérlőkomponenseik stabil hátteret biztosítanak a lézerforrás, a hajtások, a hűtés és a biztonsági áramkörök működéséhez. A megfelelő rövidzárlat-, túlterhelés- és túlfeszültség-védelem csökkenti a meghibásodások és a nem tervezett állásidő kockázatát. |
 |
 |
Vezeték nélküli kézi vezérlőA vezeték nélküli kézi vezérlő segítségével a gép fő mozgási és referenciafunkciói közvetlenül a vágóasztal mellől kezelhetők. Ez megkönnyíti a beállítást, az anyagpozíció ellenőrzését és a karbantartási műveleteket. Mágneses hátlapjával a gép burkolatán vagy más megfelelő fémfelületen egyszerűen elhelyezhető. |
A felsorolt komponensmárkák és részegységtípusok a jellemző konfigurációt mutatják be. A végleges gépben alkalmazott komponensek gyártója és pontos típusa a választott teljesítménytől, felszereltségtől, műszaki összeállítástól és a beszállítói elérhetőségtől függően változhat. Minden esetben az adott feladathoz illesztett, megfelelő műszaki paraméterekkel rendelkező ipari részegységek kerülnek kiválasztásra.

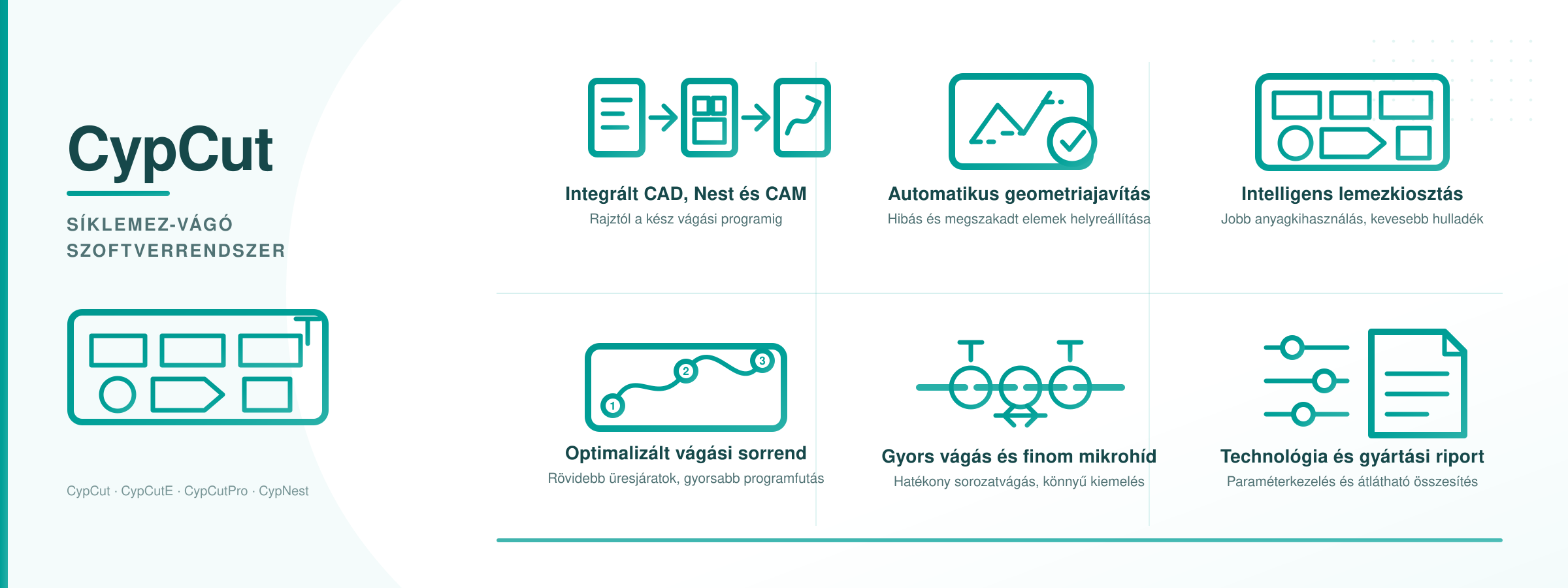

BOCHU síklemez-vágó szoftverrendszer
Egységes munkafolyamat a rajz előkészítésétől a kész alkatrészig
A Laxun Raptor a választott FSCUT vezérléshez illesztett BOCHU síklemez-vágó szoftverkörnyezetet alkalmazza. A konfigurációtól függően CypCut, CypCutE vagy CypCutPro végezheti a gépvezérlést és a technológiai paraméterezést, míg az összetettebb lemezkiosztási és gyártás-előkészítési feladatokat a CypNest támogatja.
Az integrált szoftverkörnyezet csökkenti a különálló programok és adatátviteli lépések számát. Ez gyorsabb program-előkészítést, egyszerűbb kezelést és alacsonyabb gyártás-előkészítési költséget eredményezhet.
CypCut / CypCutE / CypCutPro
A gép kezelése, a rajzok előkészítése, a technológiai paraméterek beállítása, a vágási sorrend meghatározása és a gyártási folyamat felügyelete egyetlen áttekinthető munkakörnyezetben végezhető.
CypNest
Intelligens lemezkiosztás, alkatrész-felismerés, geometriajavítás, szerszámpálya-készítés és gyártási riportok a jobb anyagkihasználás és a gyorsabb program-előkészítés érdekében.
| Szoftverfunkció | Előny a gyártásban |
|---|---|
| Integrált CAD-, Nest- és CAM-munkafolyamat | A rajz-előkészítés, lemezkiosztás, technológiai beállítás és programkészítés egységes rendszerben végezhető. |
| Rajzimport és geometriajavítás | Felismeri és javítja a tipikus rajzi hibákat, kettős elemeket és megszakadt vonalszakaszokat. |
| Intelligens lemezkiosztás | Javítja az anyagkihasználást, csökkenti a hulladékot és rövidíti a programozási időt. |
| Automatikus sorrendképzés | Optimalizálja a vágási sorrendet és mérsékli a felesleges tengelymozgásokat. |
| FlyCut | Folyamatos mozgással gyorsítja az ismétlődő furatok és szabályos kontúrok vágását. |
| Mikrohíd-kezelés | Segít a kisebb alkatrészek lemezben tartásában, csökkentve a felbillenés veszélyét. |
| Gyorsjárati ütközéselkerülés | Mérsékli a már kivágott vagy felbillent elemekkel történő ütközés kockázatát. |
| Körközéppont-keresés | Támogatja a kör alakú elemek pontos bemérését és a meglévő geometriákhoz történő igazítást. |
| Technológiai paraméterkezelés | Anyagonként és lemezvastagságonként menthetővé teszi a bevált vágási beállításokat. |
| Gyártási riport | Áttekinthető összesítést készít a kiosztásról, az alkatrészekről és a gyártási feladatról. |
Az elérhető szoftverfunkciók köre a választott vezérlő-, gép- és licenckonfigurációtól függ.
Laxun Raptor termékváltozatok
Négy munkatér és széles teljesítményválaszték
A Laxun Raptor a szabványos 3015-ös lemezmérettől a nagyobb, 6525-ös munkatérig négyféle méretben érhető el. A gépek teljesen nyitott, illetve a hídra épített, helyileg zárt munkateres kivitelben is összeállíthatók.
| Paraméter | Raptor 3015 | Raptor 4020 | Raptor 6020 | Raptor 6525 |
|---|---|---|---|---|
| Vágási munkatér | 3050 × 1530 mm | 4050 × 2030 mm | 6150 × 2030 mm | 6550 × 2530 mm |
| Választható lézerteljesítmény | 1,5–20 kW | 1,5–20 kW | 1,5–20 kW | 1,5–20 kW |
| Maximális együttes tengelysebesség | 115 m/perc | 115 m/perc | 115 m/perc | 115 m/perc |
| Maximális gyorsulás | 0,8 G | 0,8 G | 0,8 G | 0,8 G |
| Pozicionálási pontosság | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Lemezanyag-kezelés | Fix egyasztalos kialakítás | Fix egyasztalos kialakítás | Fix egyasztalos kialakítás | Fix egyasztalos kialakítás |
| Munkatér kialakítása | Nyitott vagy hídra épített zárt kivitel | Nyitott vagy hídra épített zárt kivitel | Nyitott vagy hídra épített zárt kivitel | Nyitott vagy hídra épített zárt kivitel |
A végleges konfigurációt a munkatér mérete, a választott lézerteljesítmény, a feldolgozandó anyagok, a biztonsági kialakítás, a technológiai gázellátás és az opcionális felszereltség alapján szükséges meghatározni.
A teljesen nyitott kivitel megrendelése esetén a megfelelő lézerbiztonsági munkaterület kialakítása, megfelelőségének biztosítása és biztonságos üzemeltetése teljes egészében a Vevő, illetve az Üzemeltető felelőssége a fent részletezett feltételek szerint.
