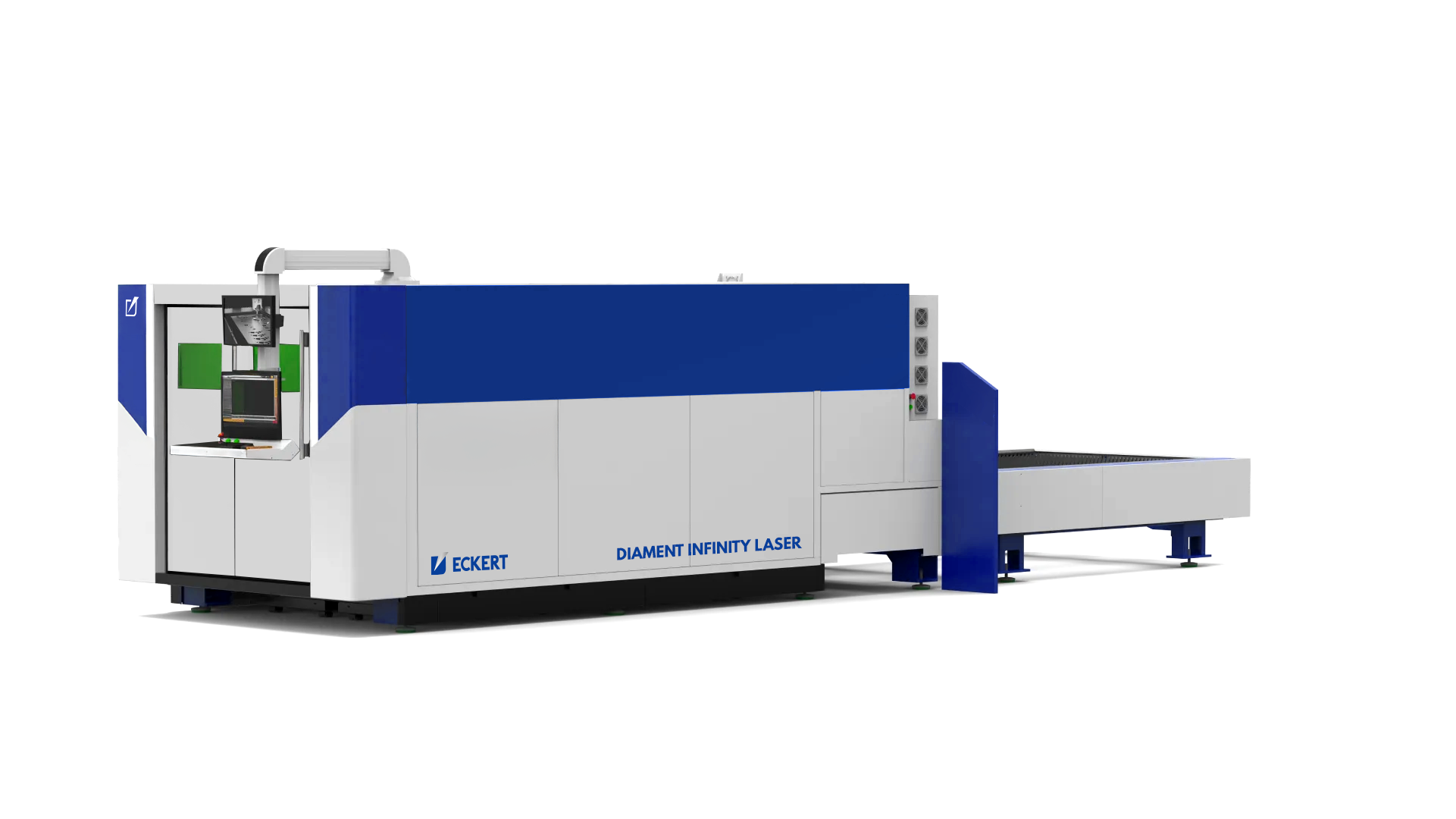

Eckert Diamond Infinity Nagyformátumú Fiber Lézervágógép
Diamond Infinity Lézervágógép nagyüzemi lemezvágáshoz: Pontosság, termelékenység és megtérülés egy gépben.
Miért válassza az Eckert Diamond Infinity Lézervágó gépet?
Az Eckert Diamond Infinity Laser nagyformátumú, ipari fiber lézervágó gép, amely nagy munkaterületet, erős vágási teljesítményt és stabil gyártási folyamatot kínál. Akár 2500 × 8000 mm-es munkaterülettel, 30 kW-os fiber lézerforrással és 300 mm-es Z-tengely lökettel is elérhető, ezért nagyobb lemezek és igényes ipari feladatok feldolgozására is alkalmas.
A fejlett automata fókuszos lézervágó fej, a PCS perforálásfelügyelet, a FLYCUT funkció, a dinamikus kalibráció és az automatikus lemezorientáció gyorsabb beállítást, stabilabb vágási folyamatot és kevesebb állásidőt biztosítanak. A kétszintes palettarendszer közben lehetővé teszi a vágás és az anyagkezelés párhuzamos szervezését.
A merev, monolitikus gépszerkezet, az érintőképernyős vezérlés, a beépített anyagkönyvtár, a távoli diagnosztika, az opcionális CCTV felügyelet és a biztonsági fényfüggöny jól kezelhető, nagy teljesítményű gyártási környezetet biztosít. A Diamond Infinity Laser ideális választás azoknak az üzemeknek, amelyek nagy méretű lemezekhez is alkalmas, hosszú távon megbízható fiber lézervágó rendszert keresnek.

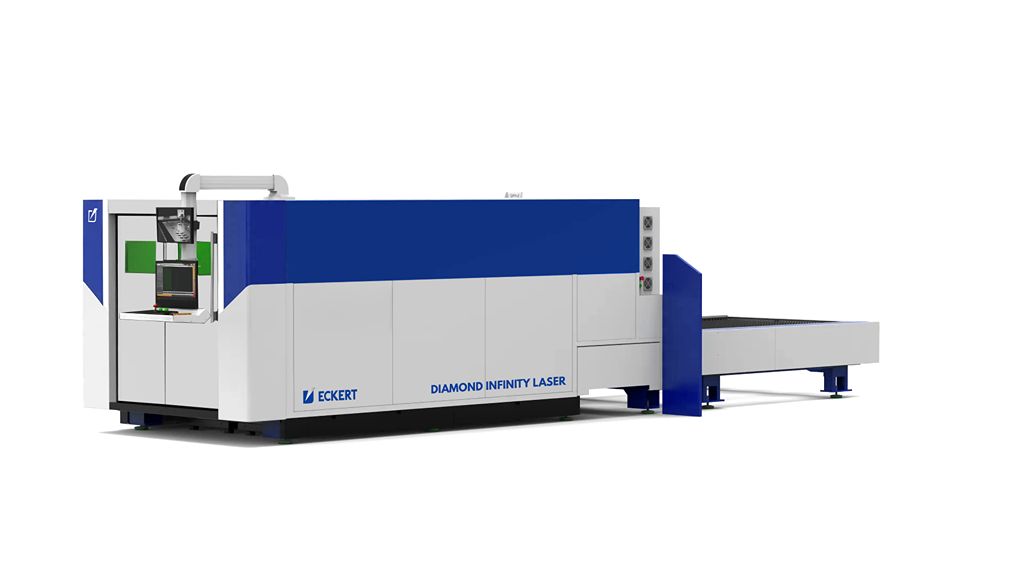

Eckert Diamond Infinity Laser
Nagy teljesítményű fiber lézervágó gép intenzív lemezmegmunkálási feladatokhoz
Az Eckert Diamond Infinity Laser egy nagy teljesítményű, ipari kivitelű fiber lézervágó gép, amelyet a legigényesebb lemezmegmunkálási folyamatokhoz terveztek. A gép a pontosság, a termelékenység és a megtérülés hármasára épül, ezért olyan üzemek számára készült, ahol a stabil működés, a nagy vágási sebesség és a megbízható vágási minőség alapkövetelmény.
A Diamond Infinity Laser különösen erős választás nagyobb táblaméretek feldolgozásához, mivel többféle munkaterülettel érhető el, egészen 2500 × 8000 mm méretig. A 3–30 kW közötti fiber lézerteljesítmény, a merev monolitikus gépszerkezet, az intelligens perforálásfelügyelet, a dinamikus kalibráció és a kétszintes palettarendszer együtt támogatják a folyamatos, hatékony gyártást.
A rendszer fejlett szoftveres és gépfelügyeleti megoldásokat használ a beállítási idők csökkentésére és a vágási folyamat stabilizálására. A beépített anyagkönyvtár, a távoli diagnosztika, az automatikus lemezorientáció és az opcionális CCTV kamerarendszer a kezelő napi munkáját is gyorsabbá és átláthatóbbá teszi.
Főbb jellemzők
Gyors, pontos és hatékony lemezvágást biztosít különböző anyagvastagságoknál, 3–30 kW közötti lézerteljesítménnyel.
1500 × 3000 mm, 2000 × 4000 mm, 2500 × 6500 mm és 2500 × 8000 mm munkaterület-változatokban rendelhető.
Nagy gyorsulással és pontos pozicionálással dolgozik, akár 2 G, illetve nagyobb munkaterületű kiviteleknél 1,5 G gyorsulással.
A többfokozatú perforálás, a FLYCUT funkció, a PCS perforálásfelügyelet és a dinamikus kalibráció javítja a termelékenységet és a vágási minőséget.
Lehetővé teszi a vágás, a betöltés és a kész alkatrészek eltávolításának párhuzamos szervezését, csökkentve az állásidőt.
Az érintőképernyős kezelőfelület, a beépített anyagkönyvtár és a távoli hozzáférés gyorsabb beállítást és hatékonyabb támogatást biztosít.
Technológia

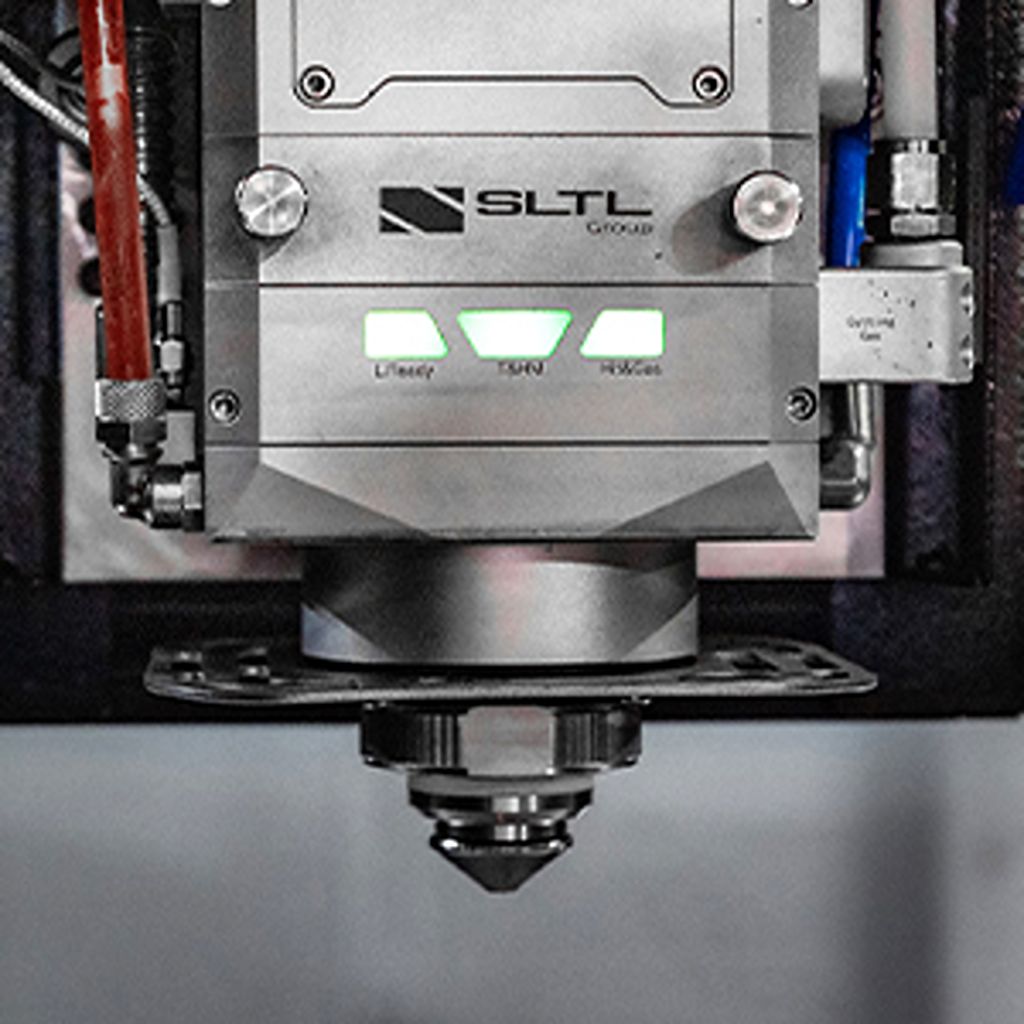

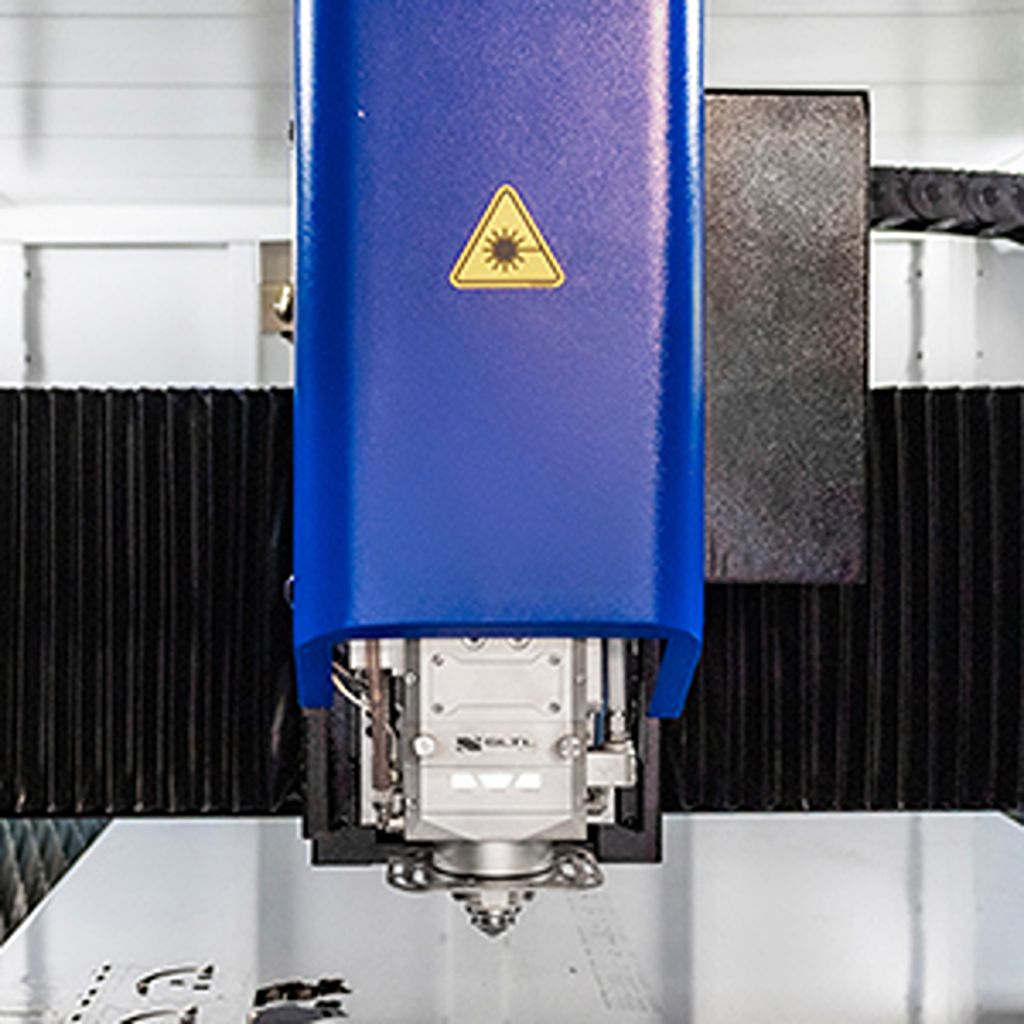

Automata fókuszos lézervágó fejA Diamond Infinity Laser fejlett automata fókuszos lézervágó fejjel rendelkezik, amely különböző anyagok és eltérő vastagságok pontos vágását támogatja. Az integrált szenzorok folyamatosan figyelik a lézervágó fej és az anyag közötti távolságot, így stabilabb vágási folyamatot és kisebb ütközési kockázatot biztosítanak. A beépített ütközésvédelem csökkenti a sérülés kockázatát, a hűtőrendszer pedig védi az optikai elemeket a túlmelegedéstől. Ez hozzájárul a hosszabb alkatrész-élettartamhoz és az állandó vágási minőséghez. |
 |
 |
Rendszerek és funkciókA gép fejlett vágástámogató rendszerei a termelékenységet és a vágási pontosságot növelik. A többfokozatú perforálás hatékonyabb vastaglemez-feldolgozást tesz lehetővé, a FLYCUT funkció pedig gyorsítja a folyamatot azzal, hogy csökkenti a felesleges lézervágó fejmozgásokat. A PCS rendszer valós időben figyeli az átszúrást, a dinamikus kalibráció pedig stabilabb működést és magas minőségű megmunkálást támogat. |

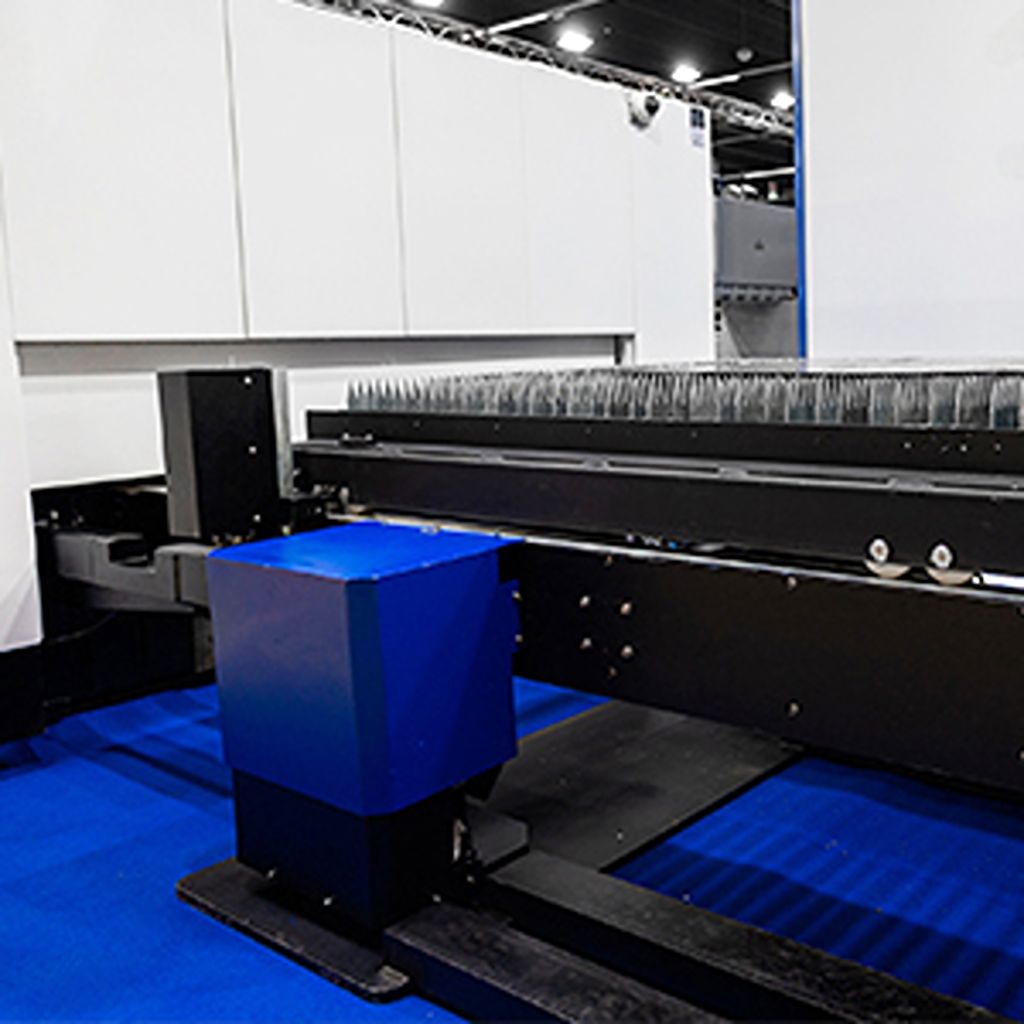

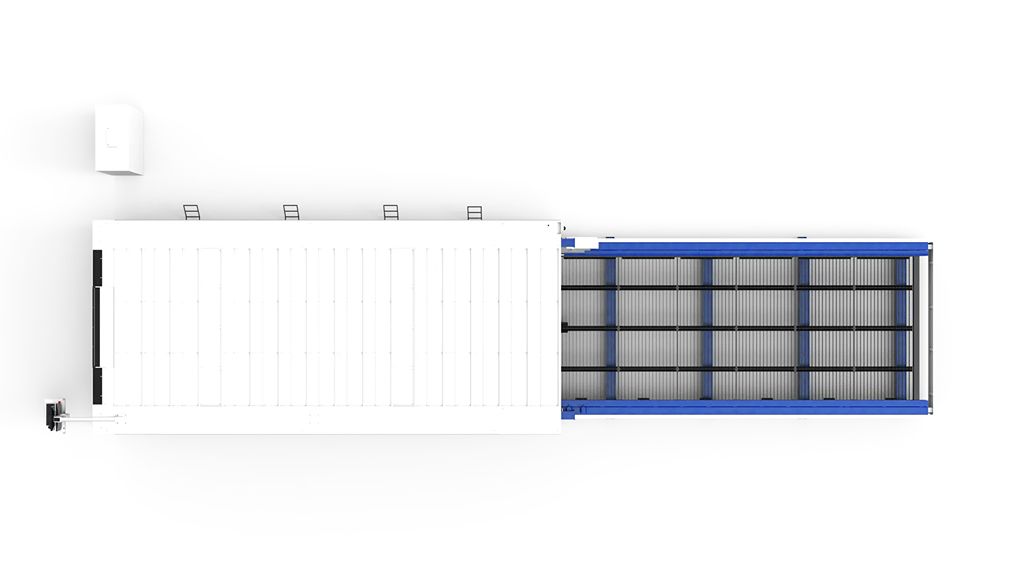

Kétszintes automata palettaasztalA kétszintes cserélhető palettarendszer lehetővé teszi a párhuzamos munkaszervezést: amíg az egyik palettán a vágás zajlik, a másik palettán elvégezhető az alapanyag betöltése vagy a kész alkatrészek eltávolítása. Ez jelentősen csökkenti az üresjárati időt. A palettarendszer kialakítása nagy tömegű lemezek kezelésénél is stabilitást biztosít, a cseremechanizmus pedig sima, biztonságos és ismételhető működést tesz lehetővé. |
 |
 |

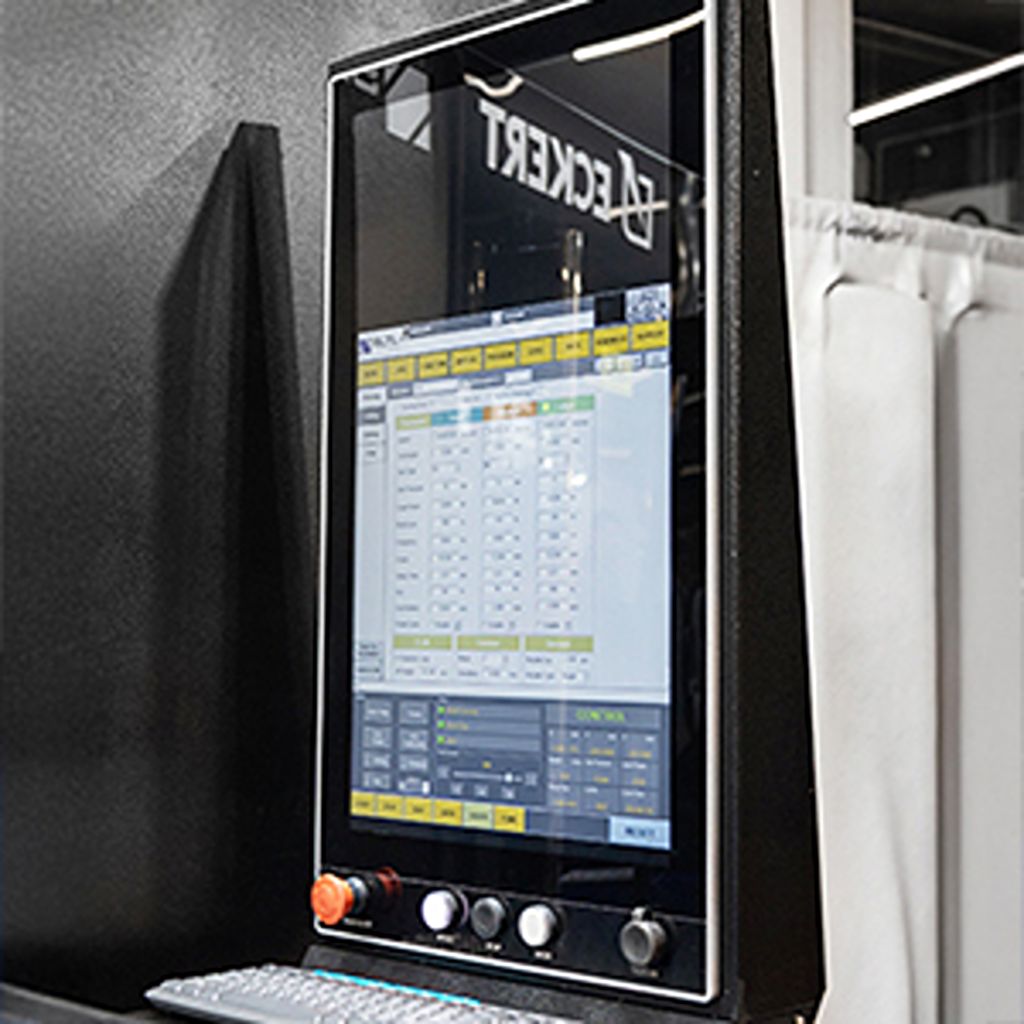

Szoftver és vezérlésA Diamond Infinity Laser érintőképernyős kezelőfelülete intuitív gépkezelést és gyors beállítást biztosít. A beépített anyagkönyvtár az adott anyaghoz és vastagsághoz igazodó vágási paraméterek kiválasztásával csökkenti a kezelői hibák esélyét. A távoli hozzáférés lehetőséget ad a gép és komponensei gyors diagnosztikájára, ami segíti a műszaki támogatást és a folyamatos működést. |

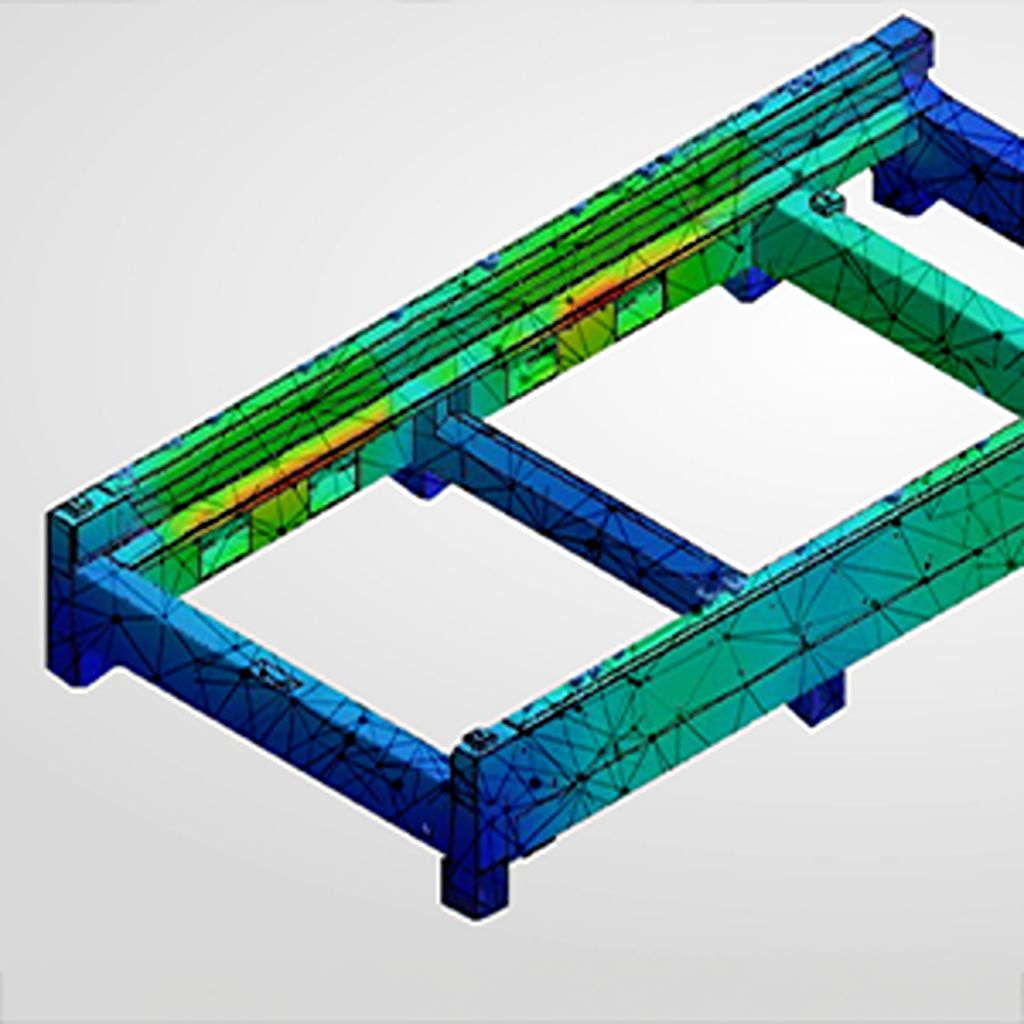

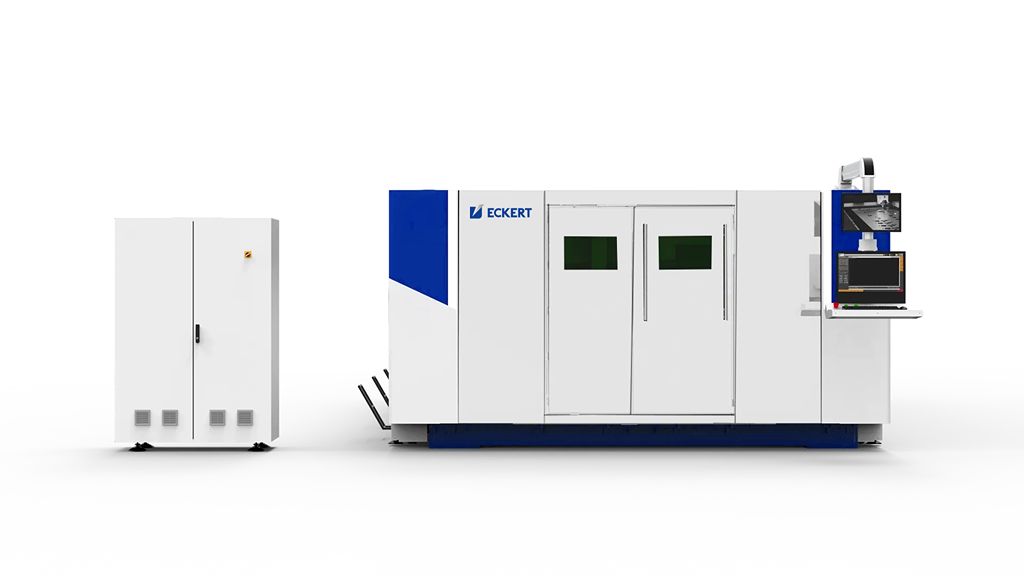

Monolitikus gépszerkezetA merev, monolitikus gépszerkezet csökkenti a rezgések és deformációk kockázatát még nagy gyorsulás mellett is. Ez stabilabb mozgást, pontosabb vágást és megbízhatóbb működést biztosít intenzív ipari használat során. A hatékony elszívórendszer eltávolítja a vágás közben keletkező füstöt és port, javítva a munkakörnyezetet és védve a gép alkatrészeit. |
 |
 |

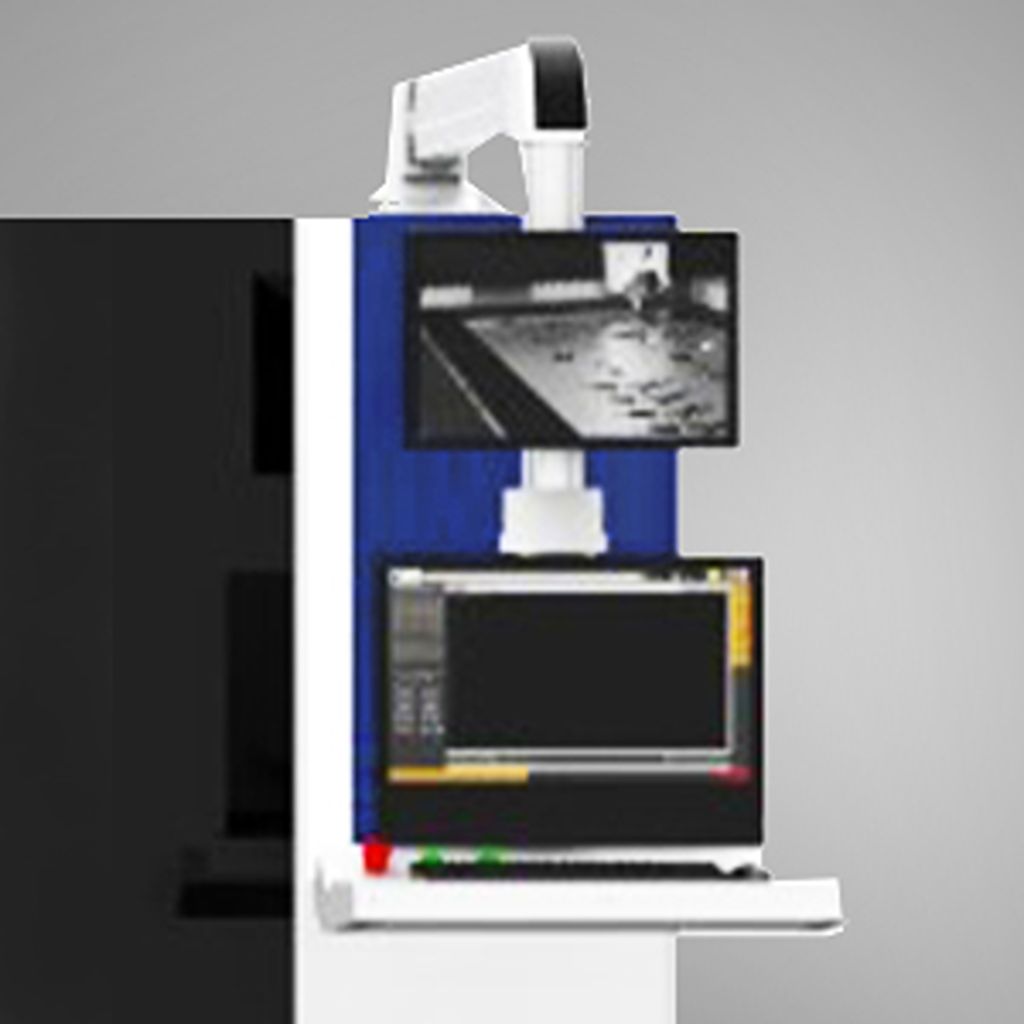

Vágási folyamat és betöltési terület felügyeleteAz opcionális, géptérbe szerelt CCTV kamera folyamatos rálátást biztosít a munkaterületre és a vágási folyamatra anélkül, hogy a gépet meg kellene állítani vagy a burkolatot ki kellene nyitni. A gép mögött elhelyezett további kamera a betöltési terület megfigyelésére használható, így a kezelő biztonságosabban és átláthatóbban követheti az anyagmozgatási folyamatokat is. |

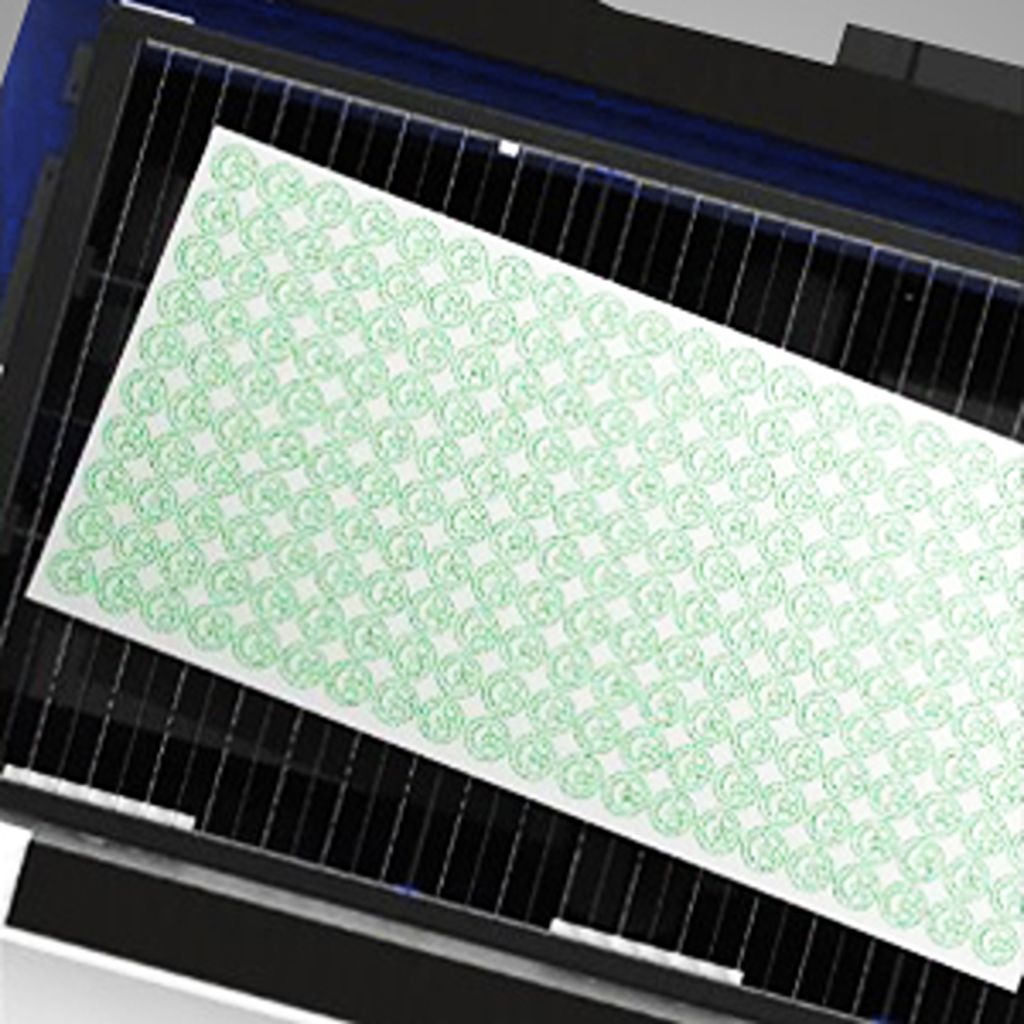

Automatikus lemezorientáció SLTL fejjelAz automatikus lemezorientációs funkció gyorsítja a vágási folyamatot, mivel nincs szükség minden vágás előtt a lemez kézi beigazítására. A szoftver automatikusan felismeri a lemez szöghelyzetét, és ennek megfelelően igazítja a vágóprogramot. Ez csökkenti a nem termelő beállítási időt, és kényelmesebb, hatékonyabb munkavégzést biztosít. |
 |
 |

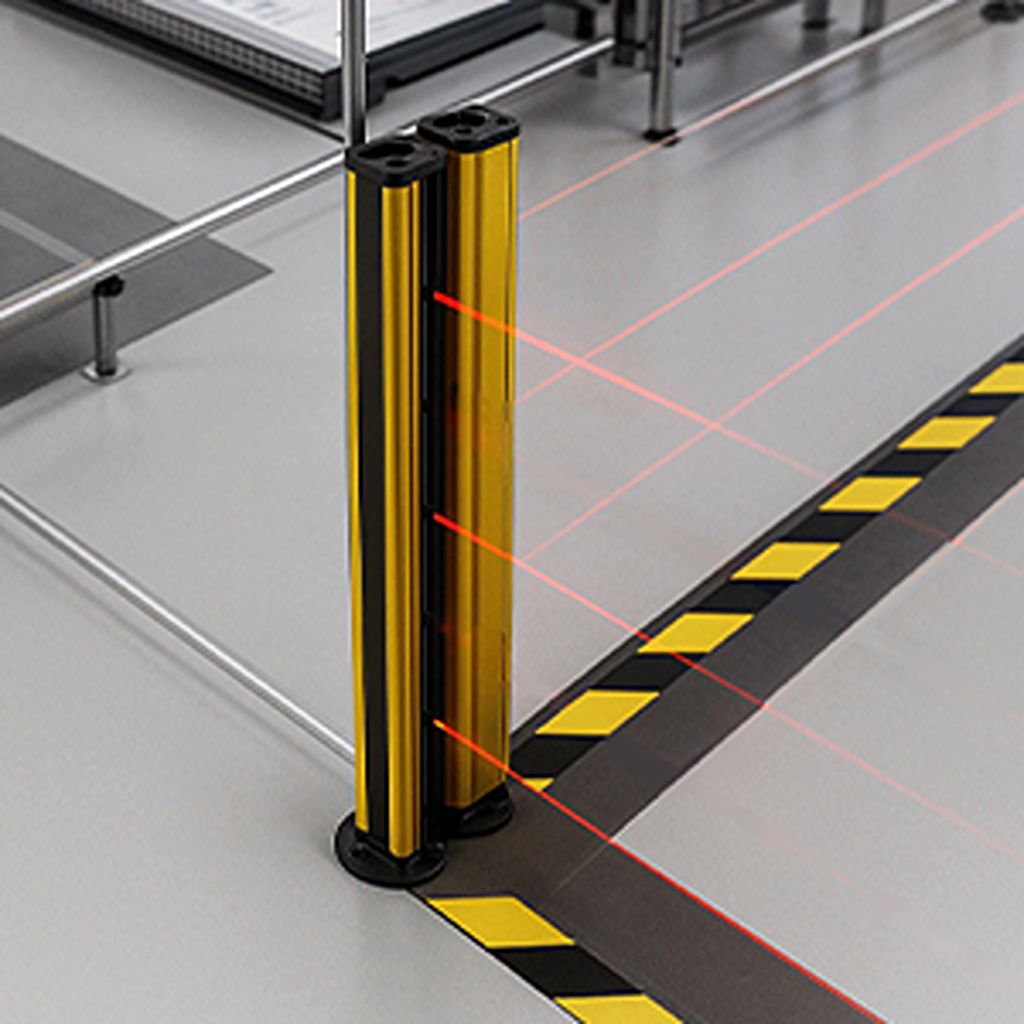

BiztonságA Diamond Infinity Laser intelligens szenzorrendszerrel vezérelt fényfüggönnyel rendelkezik. Ha a rendszer személyt vagy tárgyat érzékel a munkaterületen, azonnal leállítja a palettacsere folyamatát. |

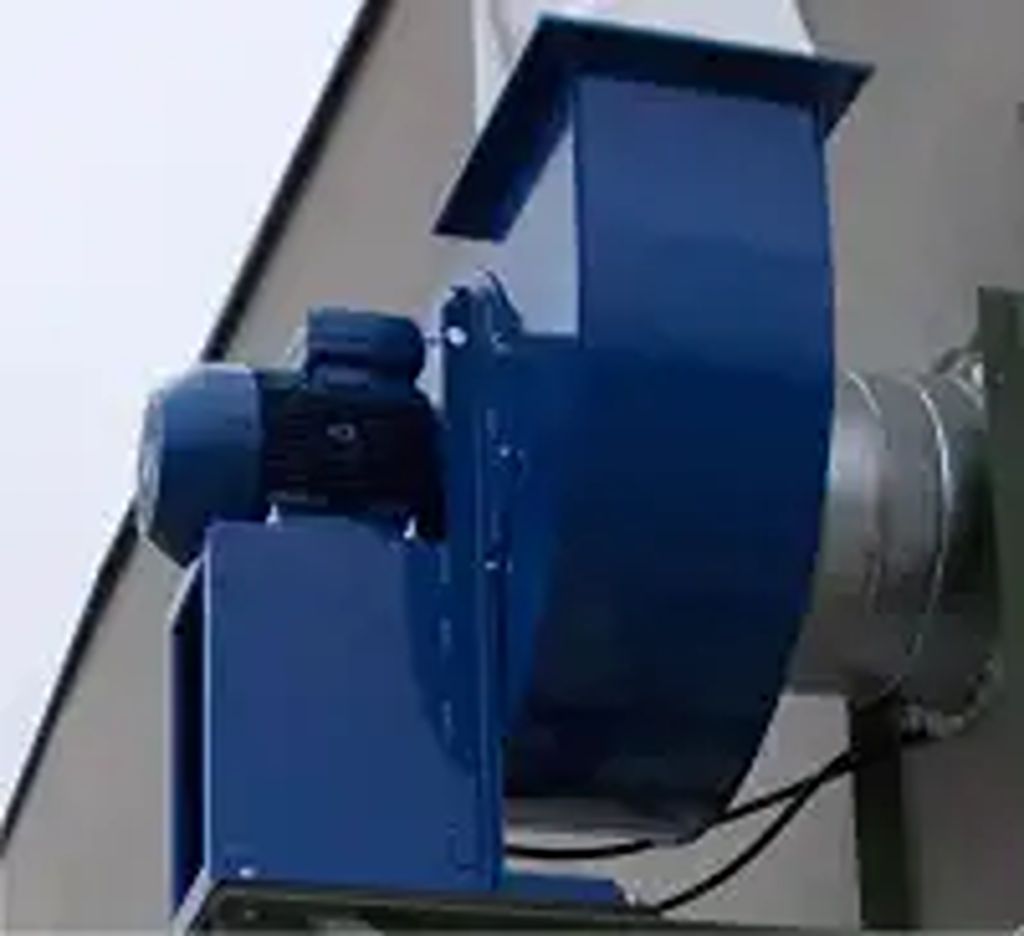

SzellőztetésA ventilátorok a fémvágás során keletkező gőzök és égéstermékek elszívására szolgálnak a szívóasztalból. A kivitel és az üzemi környezet függvényében beltéren vagy kültéren is elhelyezhetők. |
 |
 |

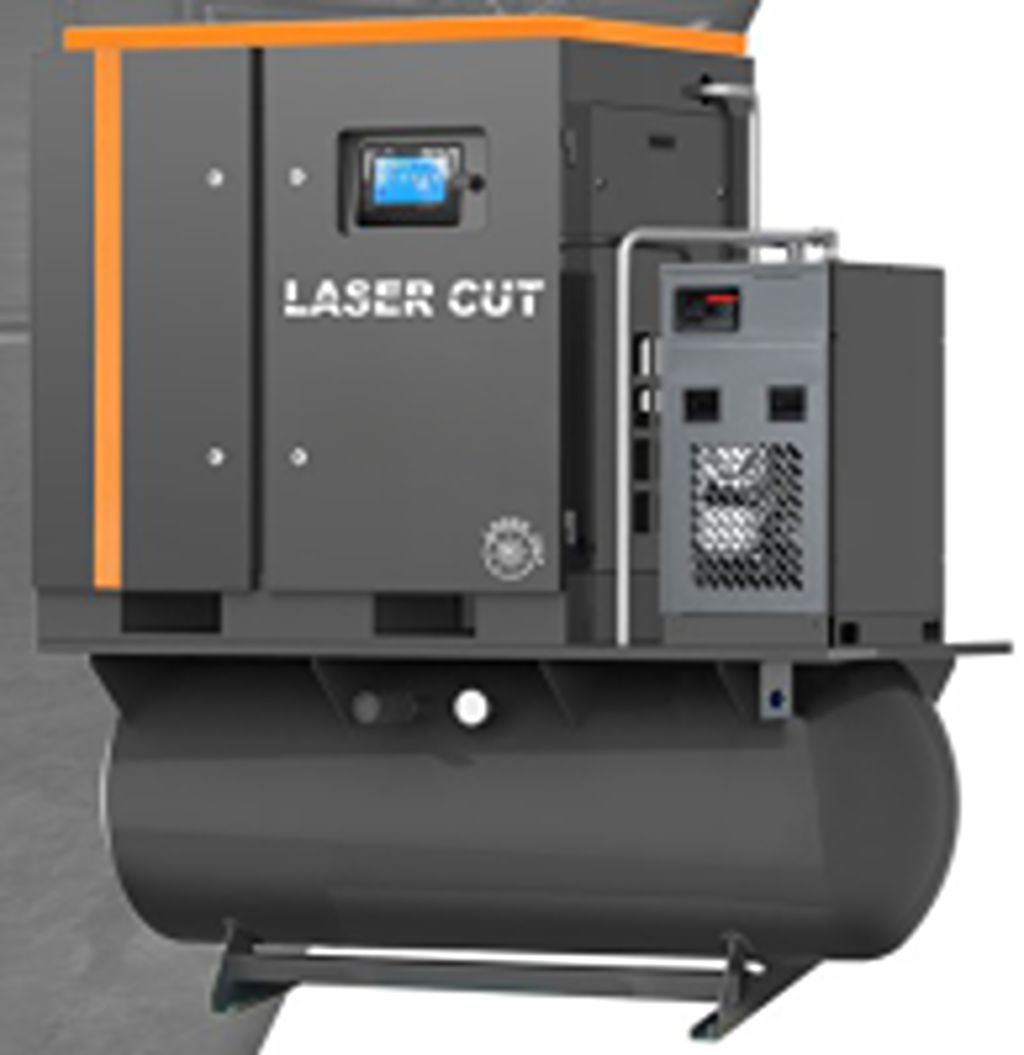

KompresszorA rendszerhez jó minőségű kompresszor választható, amely tiszta, megfelelő minőségű sűrített levegőt biztosít a vágórendszer, a szűrőegység és a vágóasztal működéséhez. A kompresszor hűtveszárítóval, szűrőkkel és 500 literes tartállyal rendelkezik. |

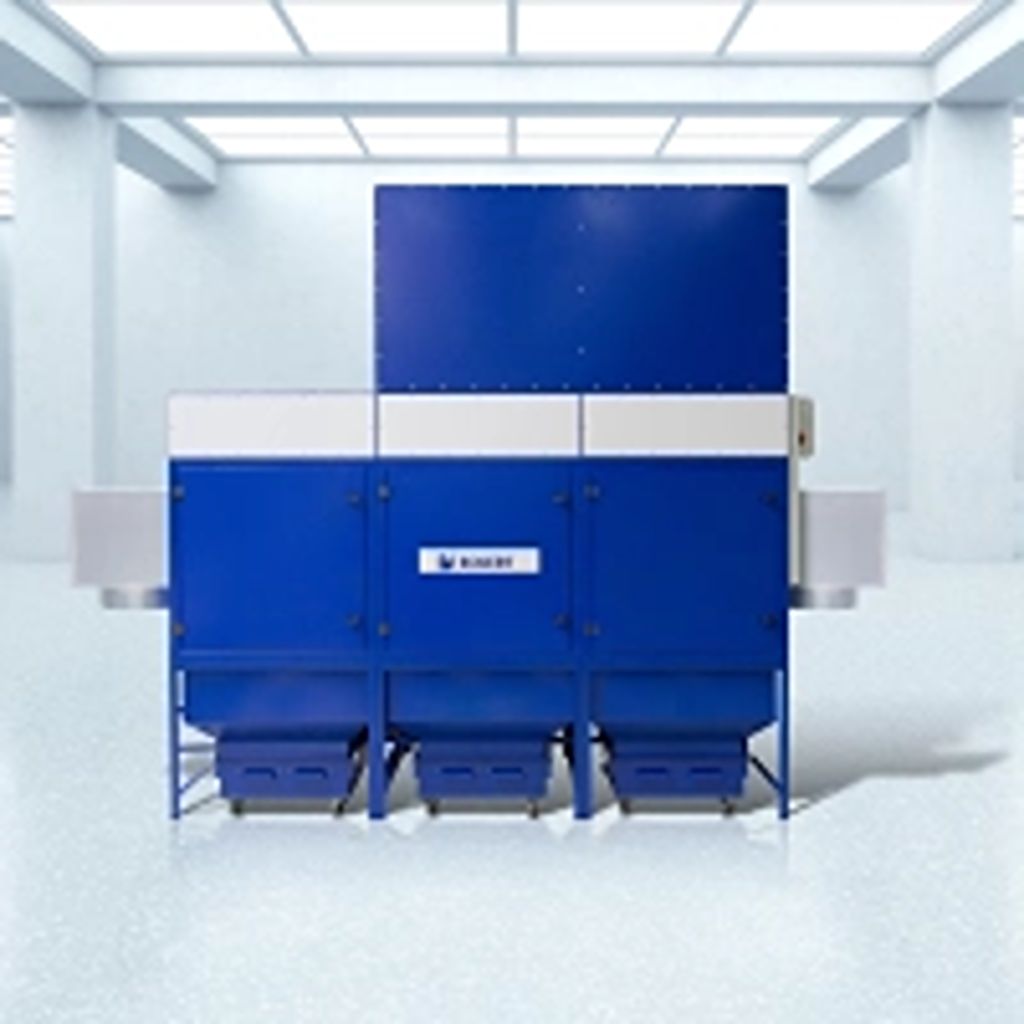

Füstelszívó rendszerA füstelszívó rendszer a termikus vágás során keletkező veszélyes füstök és porok eltávolítására szolgál. A szűrőfelület 80–240 m² között, a légszállítás pedig akár 15 000 m³/h teljesítményig választható. Opcionális szikraoltó rendszer is rendelhető, amely csillapítja az izzó részecskéket és növeli a szűrőbetétek élettartamát. |
 |
| Paraméter | Érték |
|---|---|
| Modell | Diamond Infinity Laser |
| Hajtások | AC szervó |
| Elérhető munkaterületek | 1500 × 3000 mm / 2000 × 4000 mm / 2500 × 6500 mm / 2500 × 8000 mm |
| Maximális gyorsulás 1500 × 3000 mm munkaterületen | 2 G |
| Maximális gyorsulás 2000 × 4000 / 2500 × 6500 / 2500 × 8000 mm munkaterületen | 1,5 G |
| Z-tengely löket | 300 mm |
| Pozicionálási pontosság | ±0,05 mm/m |
| Ismétlési pontosság | ±0,02 mm/m |
| Lézerteljesítmény | 3–30 kW |
| Tápellátás | 3 fázis, ±400 V / 50 Hz |
| Tanúsítvány | CE – 2006/42/EC |
MAX Photonics / IPG Germany / Raycus fiber lézerforrások
Az alábbi táblázat a Diamond Infinity Laserhez elérhető MAX Photonics, IPG Germany és Raycus fiber lézerforrásokhoz tartozó maximális vágási vastagságokat mutatja anyagtípus és vágógáz szerint. A csillaggal jelölt értékeknél a vágás minősége fokozottan függ az anyag tulajdonságaitól, felületétől és a vágási körülményektől.
| Fiber lézer teljesítmény | Szénacél / O₂ | Szénacél / N₂ | Rozsdamentes acél / O₂ | Rozsdamentes acél / N₂ | Alumínium / N₂ | Sárgaréz / N₂ | Réz / O₂ | Horganyzott acél / O₂ |
|---|---|---|---|---|---|---|---|---|
| 3 kW | 20 mm | 6 mm | 10 mm | 8 mm | 8 mm | 6 mm | 5 mm | 3 mm* |
| 4 kW | 22 mm | 6 mm | 10 mm | 10 mm | 10 mm | 8 mm | 6 mm | 3 mm* |
| 6 kW | 25 mm | 8 mm | 10 mm | 16 mm | 16 mm | 12 mm | 8 mm | 3 mm* |
| 8 kW | 28 mm | 10 mm | 10 mm | 20 mm | 21 mm | 16 mm | 10 mm | 3 mm* |
| 10 kW | 30 mm | 12 mm | 10 mm* | 25 mm | 25 mm | 20 mm | 12 mm | 3 mm* |
| 12 kW | 40 mm | 12 mm | 10 mm | 30 mm | 30 mm | 25 mm | 16 mm | 3 mm* |
| 15 kW | 45 mm | 16 mm | 10 mm | 32 mm | 32 mm | 30 mm | 18 mm | 3 mm* |
| 20 kW | 50 mm | 20 mm | 10 mm | 35 mm* | 35 mm* | 32 mm* | 20 mm | 3 mm |
| 30 kW | 60 mm | 25 mm* | 10 mm | 40 mm* | 40 mm* | 35 mm* | 22 mm | 3 mm |
Megjegyzés: vastagabb anyagoknál a vágott felület alsó élén csíkozódás jelenhet meg. A horganyzott acél kereskedelmi forgalomban jellemzően legfeljebb 3 mm vastagságig érhető el.
