Laxun Baryon zárt oldaltöltős lézervágó

Laxun Baryon zárt oldaltöltős lézervágó

Miért válassza a Laxun Baryon sorozatot?

A Laxun Baryon kompakt, teljesen zárt fiber lézervágó gép, amelyet elsősorban kisebb és közepes sorozatok, egyedi alkatrészek, prototípusok és gyakran változó gyártási feladatok gyors, pontos elvégzésére fejlesztettünk ki.

Különlegessége az oldalirányban kihúzható vágóasztal: az alapanyag betöltése és a kész alkatrészek eltávolítása a gép oldaláról, kényelmesen végezhető. A teljesen zárt burkolat leválasztja a vágási folyamatot a környezetétől, miközben támogatja a keletkező füst és por hatékony elszívását.

A névlegesen 3000 × 1500 mm-es lemezformátum feldolgozására alkalmas, 800 kg terhelhetőségű vágóasztal és a 2–12 kW között választható lézerteljesítmény alkalmassá teszi a gépet az általános lemezmegmunkálástól a nagyobb teljesítményt igénylő ipari feladatokig.

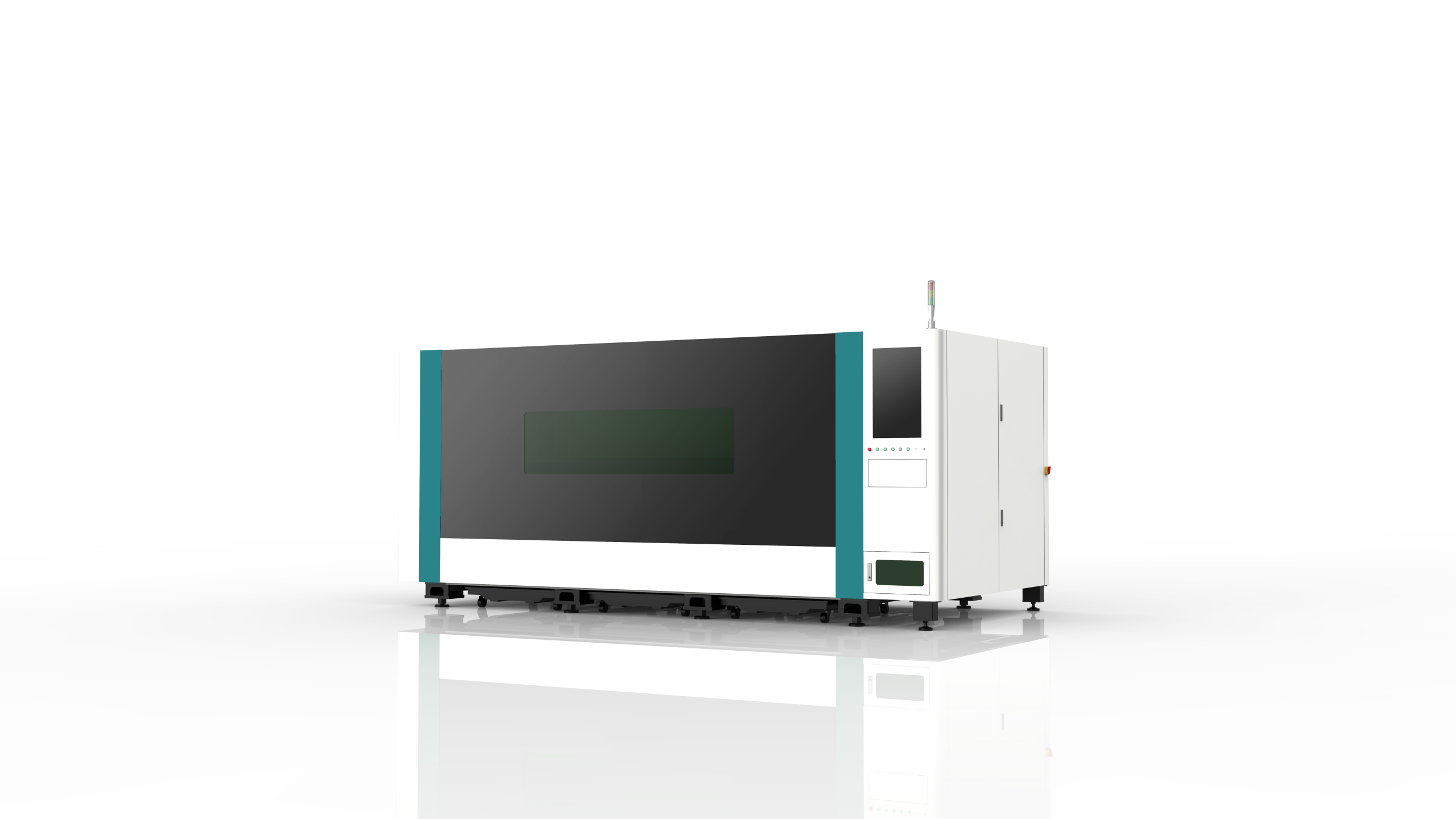

Laxun Baryon zárt, oldaltöltős fiber lézervágó gép

Kompakt kialakítás, teljes körű munkatérvédelem és egyszerű anyagkezelés

A Laxun Baryon olyan üzemek számára kínál hatékony fiber lézervágó megoldást, ahol fontos a kiszámítható pontosság, a biztonságos munkakörnyezet és a rendelkezésre álló gyártóterület gazdaságos kihasználása.

A gép teljesen zárt burkolata körülhatárolja a megmunkálási területet, csökkenti a közvetlen lézersugárzásnak, szikráknak és forró részecskéknek való kitettséget, valamint koncentráltabb füst- és porelszívást tesz lehetővé. A nagyméretű betekintőablakokon keresztül a vágási folyamat a burkolat felnyitása nélkül is figyelemmel kísérhető.

A hagyományos csereasztalos gépekkel szemben a Baryon egyetlen, oldalirányban kihúzható vágóasztalt alkalmaz. Ez egyszerűbb mechanikus felépítést, kompaktabb gépméretet és kedvezőbb beruházási költséget eredményez, miközben a rakodási terület jól hozzáférhető marad.

Tapasztalatra épített műszaki konfiguráció

A Laxun fiber lézervágó gépek műszaki konfigurációját többéves forgalmazási, üzemeltetési és szerviztapasztalataink alapján határozzuk meg. Minden lényeges részegységet – a gépváz kialakításától és a tengelyhajtásoktól kezdve az elszíváson, a pneumatikán és a villamos rendszeren át egészen a lézertechnológiáig – a hosszú távú, megbízható ipari működés követelményei szerint választunk ki.

Gépeink nagy teljesítményű X és Y irányú szervohajtásokkal, hatékony zónás elszívórendszerrel, valamint gondosan kiválasztott elektromos, mechanikus és pneumatikus komponensekkel készülnek. A cél nem pusztán a magas vágási sebesség, hanem a pontos, ismételhető és kiszámítható termelés biztosítása a gép teljes élettartama alatt.

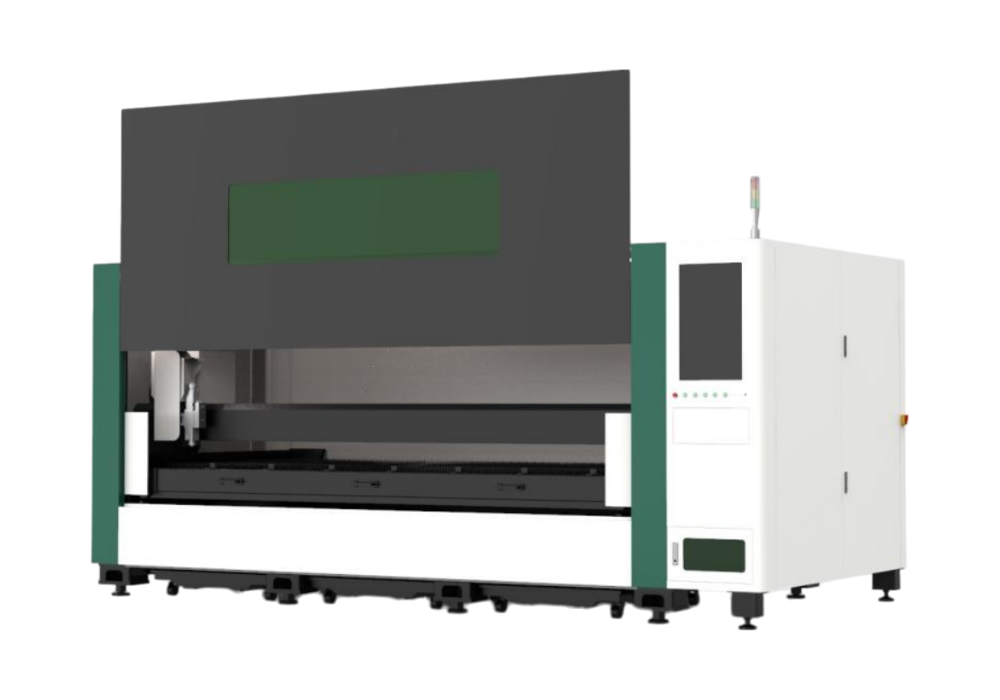

Oldalirányban kihúzható vágóasztal

Kényelmes hozzáférés darus, targoncás és kézi rakodáshoz

A vágóasztal a géptest oldalából húzható ki, így az alapanyag behelyezése és a kivágott alkatrészek eltávolítása nyitott, jól hozzáférhető rakodási helyzetben végezhető.

Az oldalirányú anyagkezelés előnye, hogy a gép telepítése könnyebben hozzáigazítható a meglévő műhelyelrendezéshez, az anyagáramláshoz és a rendelkezésre álló közlekedési útvonalakhoz. A lemezek daruval, vákuumos emelővel, targoncával vagy megfelelő kézi anyagmozgató eszközzel egyaránt elhelyezhetők az asztalon.

A vágóasztal 800 kg-os terhelhetősége lehetővé teszi a normál táblaméretű acél-, rozsdamentesacél- és alumíniumlemezek feldolgozását. Az asztal kihúzott helyzetéhez kapcsolódó biztonsági felügyelet megakadályozza, hogy a vágási folyamat nem megfelelő rakodási helyzetben induljon el.

Költséghatékony alternatíva a csereasztalos gépek mellett

Ideális kisebb sorozatokhoz és változó gyártási feladatokhoz

A Baryon egyasztalos konstrukciója kevesebb mozgató- és palettacserélő részegységet igényel, mint egy kétasztalos rendszer. Ez csökkenti a gép helyigényét, szerkezeti összetettségét és beruházási költségét.

A kialakítás elsősorban azokban az üzemekben előnyös, ahol:

  • kisebb vagy közepes gyártási sorozatok készülnek;
  • gyakoriak az anyag- és programváltások;
  • egyedi alkatrészeket vagy prototípusokat vágnak;
  • a lemez be- és kirakodási ideje nem jelent termelési szűk keresztmetszetet;
  • fontos a zárt munkatér, de nincs szükség automatikus palettacserélőre;
  • korlátozott a gép telepítésére használható gyártóterület.

Az egyasztalos felépítésből adódóan a lemez rakodása és a kész alkatrészek eltávolítása alatt a vágási folyamat szünetel. Folyamatos, nagy sorozatú termeléshez ezért csereasztalos vagy automatizált anyagkezelésű gép lehet indokolt, kisebb sorozatok esetén azonban a Baryon kedvezőbb beruházási és üzemeltetési egyensúlyt kínálhat.

Teljesen zárt munkatér

Nagyobb üzembiztonság és hatékonyabb füstelszívás

A teljes burkolat a lézervágási folyamatot fizikailag leválasztja a közvetlen munkakörnyezettől. A megfelelő biztonsági reteszelésekkel, vészleállító rendszerrel és lézerbiztonsági betekintőablakokkal kialakított géptér támogatja az európai munkavédelmi és gépbiztonsági követelményeknek megfelelő üzemeltetést.

A zárt térben keletkező füst, por és apró részecskék koncentráltan vezethetők az elszívórendszerhez. Ez hatékonyabb levegőkezelést tesz lehetővé, mint egy teljesen nyitott munkaterű gépnél, valamint mérsékli a szennyeződések műhelyben történő szétterjedését.

A szükséges elszívási teljesítményt minden esetben a vágott anyag, a lemezvastagság, a lézerteljesítmény, a termelési intenzitás és a telepítési környezet alapján kell meghatározni.

Merev, hőterhelésre méretezett gépágy

Stabil geometriai alap a pontos vágáshoz

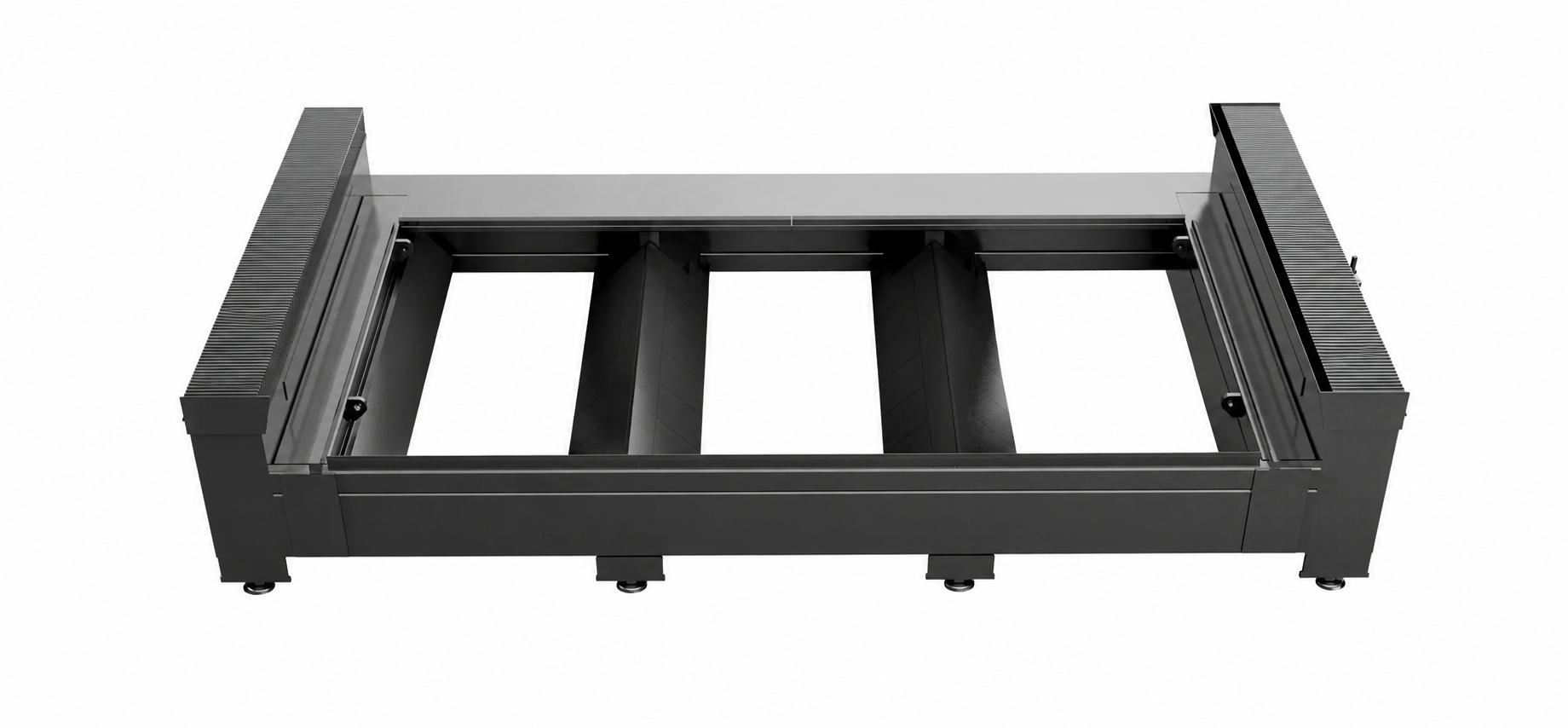

A Laxun Baryon merev, hőterhelésre méretezett gépágya

A Baryon szegmentált, hegesztett gépágya nagy merevségű szerkezeti alapot biztosít a vágóhíd és a tengelyhajtások számára. A belső merevítések mérséklik a gyorsításból, lassításból és irányváltásból eredő alakváltozásokat és rezgéseket.

A fokozott hőterhelésnek kitett területek védelme csökkenti annak veszélyét, hogy a vágás során keletkező hő hosszú távon károsítsa a gépágy kritikus részeit. A megfelelően kialakított gépváz hozzájárul a pontos kontúrkövetéshez, az ismételhető alkatrészméretekhez és a gép hosszú távú geometriai stabilitásához.

Könnyű, nagy merevségű alumínium vágóhíd

Gyorsabb tengelymozgás kisebb mozgó tömeggel

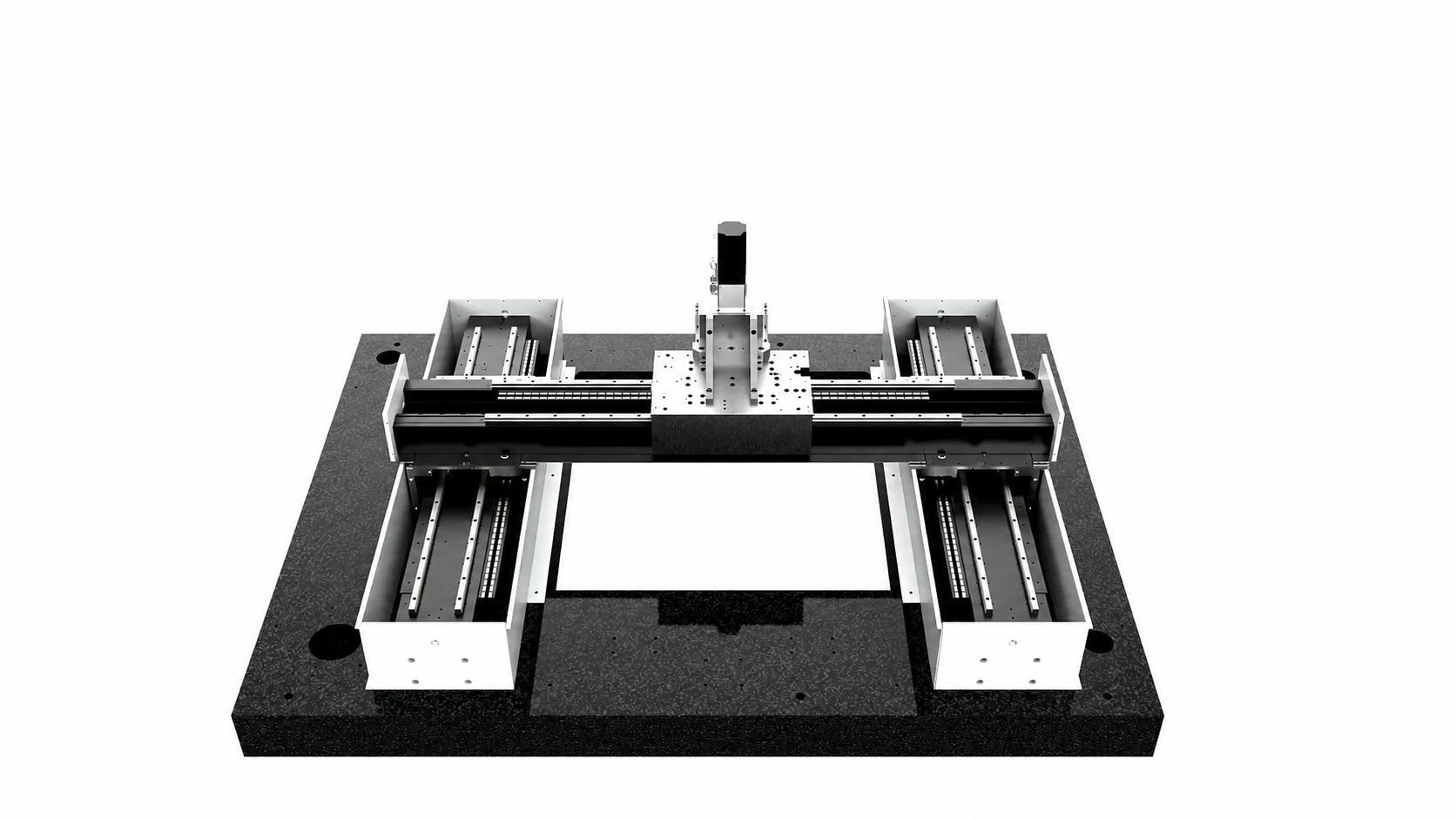

A Laxun Baryon precíziós megvezetései és alumínium vágóhídja

A korszerű alumínium vágóhíd kis tömeget és nagy szerkezeti merevséget egyesít. A kisebb mozgó tömeg gyorsabb irányváltást és rövidebb pozicionálási időt tesz lehetővé, miközben mérsékli a hajtásrendszer terhelését.

A híd kialakítása a szervomotorokkal és a precíziós lineáris vezetékekkel együtt támogatja az egyenletes mozgást, a stabil vágási pályát és az apró geometriai részletek pontos megmunkálását.

Dinamikus és pontos tengelymozgás

Akár 115 m/perc gyorsjárat és 0,8 G gyorsulás

A Laxun Baryon maximális összehangolt tengelysebessége eléri a 115 m/percet, legnagyobb gyorsulása pedig a 0,8 G értéket. Ez csökkenti a különálló kontúrok közötti üresjárati időt, és különösen sok furatot vagy kisebb alkatrészt tartalmazó lemezkiosztások esetén javítja a termelékenységet.

A ±0,03 mm pozicionálási pontosság, a megfelelően méretezett szervohajtás, a lineáris vezetékek és a precíziós mozgásátvitel együtt biztosítja a kiszámítható pályakövetést.

A tényleges vágási pontosságot a gép műszaki állapota mellett a lemezminőség, az anyag síklapúsága, a hőbevitel, a vágási technológia, a segédgáz és a programozás is befolyásolja.

Automatikus fókuszállítású vágófej

Gyors alkalmazkodás az eltérő anyagokhoz és vastagságokhoz

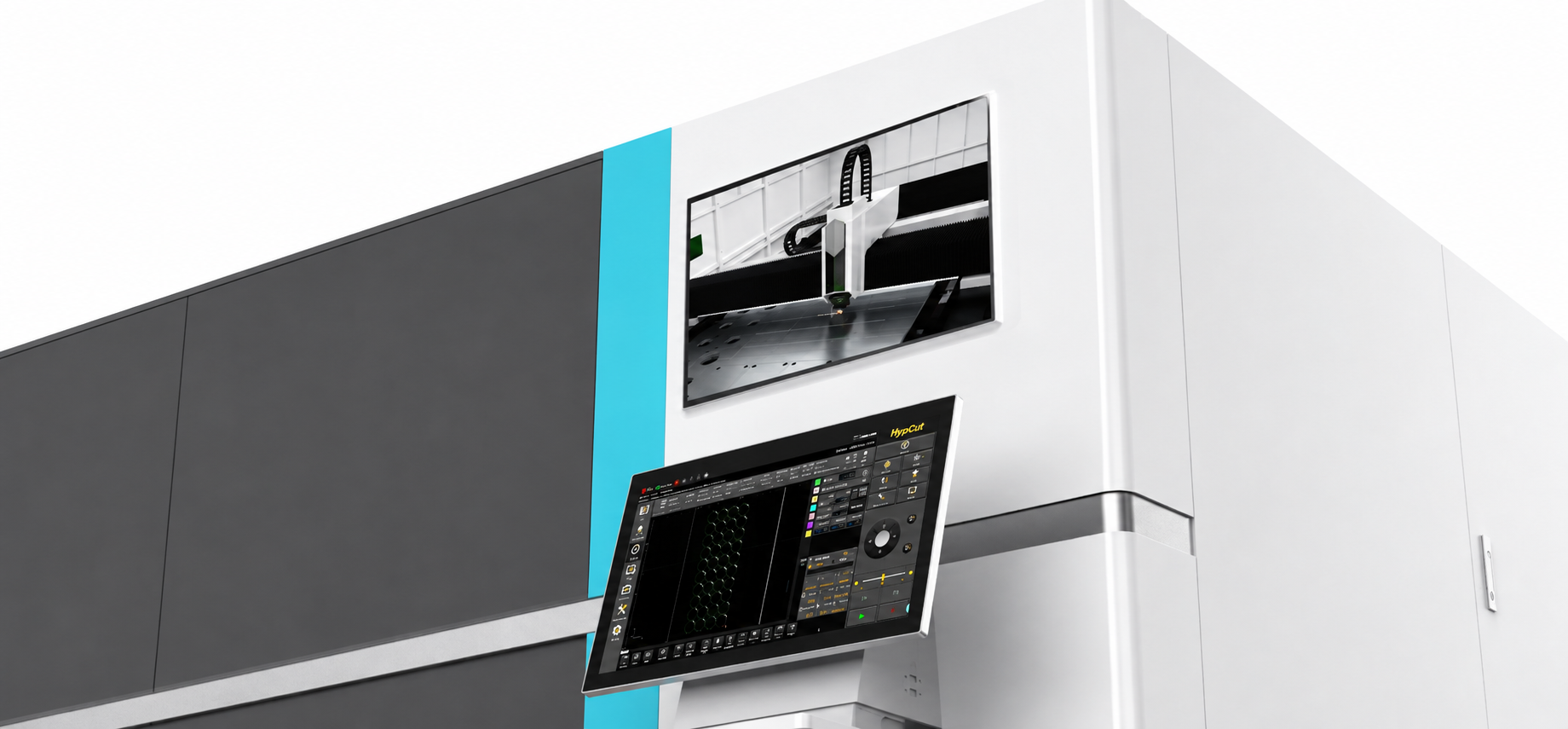

A Laxun Baryon vezérlő- és vágófejrendszere

Az automatikus fókuszállítású vágófej a technológiai program alapján módosítja a fókuszpozíciót. Ez gyorsabb anyag- és lemezvastagság-váltást tesz lehetővé, valamint csökkenti a kézi beállítások számát.

A kapacitív magasságszabályozás folyamatosan követi a lemez felületét, és megtartja a fúvóka előírt távolságát. Ez különösen enyhén hullámos alapanyagoknál, vékony lemezeknél és nagy sebességű kontúrvágásnál fontos.

Széles lézerteljesítmény-választék

2–12 kW között a tényleges feladathoz igazítva

A Baryon 2–12 kW közötti fiber lézerforrással konfigurálható. Az alacsonyabb teljesítményű változatok elsősorban vékony lemezek, kisebb sorozatok és általános lemezalkatrészek gazdaságos gyártására alkalmasak.

A közepes teljesítménytartomány nagyobb vágási sebességet és szélesebb feldolgozható lemezvastagság-tartományt biztosít. A 12 kW-os konfiguráció olyan feladatokhoz ajánlható, ahol a nagyobb teljesítményből adódó termelékenység, a vastagabb lemezek feldolgozása vagy a nagynyomású levegős és nitrogénes technológiák intenzív használata indokolja a beruházást.

A megfelelő lézerteljesítményt nem kizárólag a legnagyobb vágandó lemezvastagság alapján kell kiválasztani. Figyelembe kell venni az anyagminőséget, a kívánt élminőséget, a szükséges darabszámot, a segédgázellátást és az elvárt ciklusidőt is.

Sokoldalú fémmegmunkálás

Egyedi alkatrészektől a rendszeres sorozatgyártásig

A Laxun Baryon megfelelő technológiai konfigurációval többek között az alábbi fémek feldolgozására használható:

  • szerkezeti és szénacél;
  • rozsdamentes acél;
  • horganyzott acél;
  • alumínium és alumíniumötvözetek;
  • sárgaréz;
  • vörösréz;
  • titán és egyéb megfelelő fémötvözetek.

A gép alkalmazható gépalkatrészek, burkolatok, konzolok, elektromos szekrények, mezőgazdasági és építőipari gépelemek, rozsdamentes termékek, reklámipari elemek, lakatosipari szerkezetek és egyedi lemezalkatrészek gyártására.

A feldolgozható anyagok és lemezvastagságok pontos köre a lézerforrás, a vágófej, a segédgázellátás és a technológiai paraméterek függvénye.

A Laxun Baryon legfontosabb előnyei

Teljesen zárt munkatérA vágási folyamat leválasztása, biztonságosabb munkakörnyezet és koncentráltabb füstelszívás.
Oldalirányban kihúzható vágóasztalKényelmes hozzáférés az alapanyag betöltéséhez és a kész alkatrészek eltávolításához.
Kompakt egyasztalos konstrukcióKisebb helyigény és kedvezőbb beruházási költség automatikus palettacserélő nélkül.
800 kg asztalterhelhetőségMegfelelő teherbírás a normál táblaméretű ipari lemezek feldolgozásához.
2–12 kW közötti lézerteljesítményA gép felszereltsége a feldolgozott anyagokhoz és az elvárt termelékenységhez igazítható.
115 m/perc maximális összehangolt tengelysebességRövidebb pozicionálási és üresjárati idők.
0,8 G maximális gyorsulásKiegyensúlyozott dinamika kisebb alkatrészek és összetett lemezkiosztások vágásához.
±0,03 mm pozicionálási pontosságPontos és ismételhető tengelymozgás megfelelő technológiai feltételek mellett.
Automatikus fókuszállításGyorsabb átállás eltérő anyagok és lemezvastagságok között.
Merev, hővédett gépágyStabil szerkezeti alap és csökkentett hődeformációs kockázat.
Könnyű alumínium vágóhídGyors irányváltás és kisebb hajtásrendszeri terhelés.
Laxun-specifikációA vezérlés, a hajtás, az elszívás, a hűtés és a kapcsolódó komponensek összeállítása a tényleges termelési feladathoz igazítható.

Raycus fiber lézerforrás

Raycus fiber lézerforrás

A Raycus fiber lézerforrás nagy elektro-optikai hatásfokot, stabil teljesítményleadást és ipari használatra alkalmas sugárminőséget biztosít.

A fiber technológia nem igényli a hagyományos CO₂-lézerek összetett optikai sugárvezetését. Ez alacsonyabb karbantartási igényt, kisebb energiafelhasználást és egyszerűbb napi üzemeltetést eredményezhet.

A lézerforrás pontos típusa és teljesítménye a választott Baryon-konfigurációhoz igazodik.

Yaskawa szervohajtás-rendszer

A Yaskawa szervomotorok és hajtásszabályozók gyors reakciót, pontos helyzet-visszacsatolást és egyenletes nyomatékleadást biztosítanak.

A megfelelően méretezett szervohajtás különösen az apró kontúrok, sűrű furatképek és gyakori irányváltások megmunkálásakor járul hozzá a gép dinamikájához és pozicionálási pontosságához.
Yaskawa szervohajtás-rendszer
Schneider Electric villamos komponensek

Schneider Electric villamos komponensek

A Schneider Electric kapcsoló-, védelmi és vezérlőkomponensei stabil hátteret biztosítanak a gép villamos rendszerének működéséhez.

A megfelelő túlterhelés-, rövidzárlat- és túlfeszültség-védelem hozzájárul a lézerforrás, a vezérlés, a hajtások és a hűtőrendszer üzembiztonságához.

Többkörös ipari vízhűtő

A vízhűtő külön hőmérsékleti körön kezeli a lézerforrás és a vágófej hűtését. Az áramlás- és hőmérséklet-felügyelet, valamint a túlmelegedés elleni védelem stabil üzemi hőmérsékletet biztosít folyamatos termelés közben.

A hűtőrendszer teljesítménye minden esetben a választott lézerforráshoz és vágófejhez igazodik.
Többkörös ipari vízhűtő
Szabályozott technológiai gázellátás

Szabályozott technológiai gázellátás

A Baryon oxigénes, nitrogénes és megfelelő konfigurációban sűrített levegős vágási technológiákhoz is kialakítható.

A nyomásszabályozás és a gázellátás felügyelete támogatja az anyaghoz és lemezvastagsághoz szükséges technológiai paraméterek pontos beállítását. A szükséges gázminőséget, nyomást és térfogatáramot a kiválasztott alkalmazás alapján kell meghatározni.

Hatékony füst- és porelszívás

A zárt géptér lehetővé teszi a vágási füst koncentrált elvezetését. A megfelelően méretezett elszívóberendezés csökkenti a géptérben visszamaradó szennyeződések mennyiségét, és hozzájárul a tisztább munkakörnyezethez.
Hatékony füst- és porelszívás
