Miért válassza az MTX sorozatot?

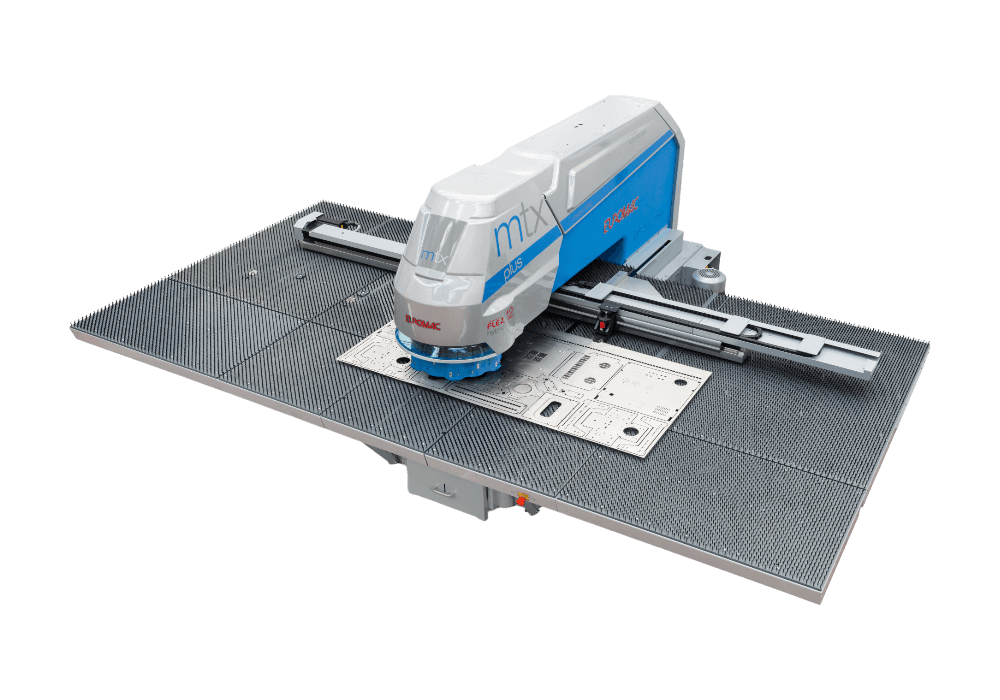

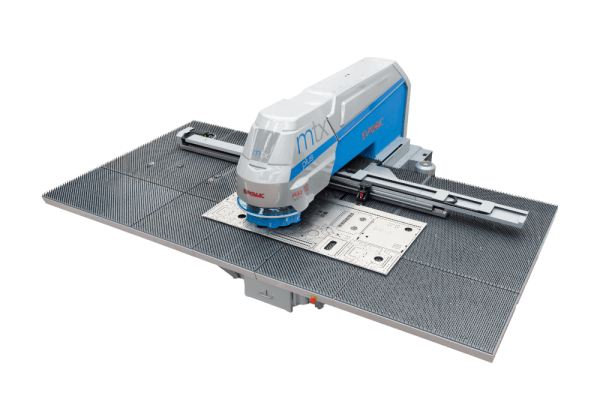

Az Euromac MTX Plus egy 300 kN stancolóerővel rendelkező, FLEX hibrid hajtású CNC lemezmegmunkáló központ. A hidraulika erejét elektronikus szervovezérléssel egyesítő rendszer gyors, pontos és részletesen szabályozható löketet biztosít, miközben az átlagos energiaigény a gyári adatok szerint mindössze körülbelül 4,5 kW.
A gép nemcsak hagyományos lyukasztásra használható. Megfelelő szerszámozással alakítási, bordázási, menetkészítési, jelölési, kivágási és kisebb hajlítási műveletek is elvégezhetők rajta. Az MTX Plus ezért nem egyszerű stancológép, hanem több technológiai lépést egyesítő lemezmegmunkáló központ, amely különösen változatos alkatrészek, rövid átfutási idejű munkák, kis- és közepes sorozatok, valamint automatizált termelés esetén kínál jelentős előnyt.
A sorozat 1300, 2250 és 2500 mm-es X-tengelymérettel, Flex 6 vagy Flex 12 szerszámrendszerrel, valamint többféle Multitool-kiosztással állítható össze. Az automatikus újrafogás akár 10 000 mm hosszú munkadarabok lépésenkénti feldolgozását is lehetővé teszi.
Az olaszországi Formiginében működő Euromac 1984 óta fejleszt lemezalakító gépeket és egymással összehangolt gyártási megoldásokat. Termékprogramja CNC stancológépeket, automatizált lemezmegmunkáló rendszereket, élhajlítókat, vízszintes préseket, sarokkivágókat és a berendezésekhez illesztett szoftvereket foglal magában.
Az Euromac fejlesztési filozófiájának középpontjában a termelékenység, a könnyű kezelhetőség, a hosszú távú pontosság és az üzemeltetési költségek csökkentése áll. A márkára jellemző Meehanite® monoblokk gépváz, a FLEX hibrid hajtás, a közvetlen hajtású Autoindex rendszer, a széles Multitool-választék, valamint az integrált gép-, szoftver- és automatizálási környezet azt szolgálja, hogy a berendezés rugalmasan igazodjon az eltérő gyártási feladatokhoz.

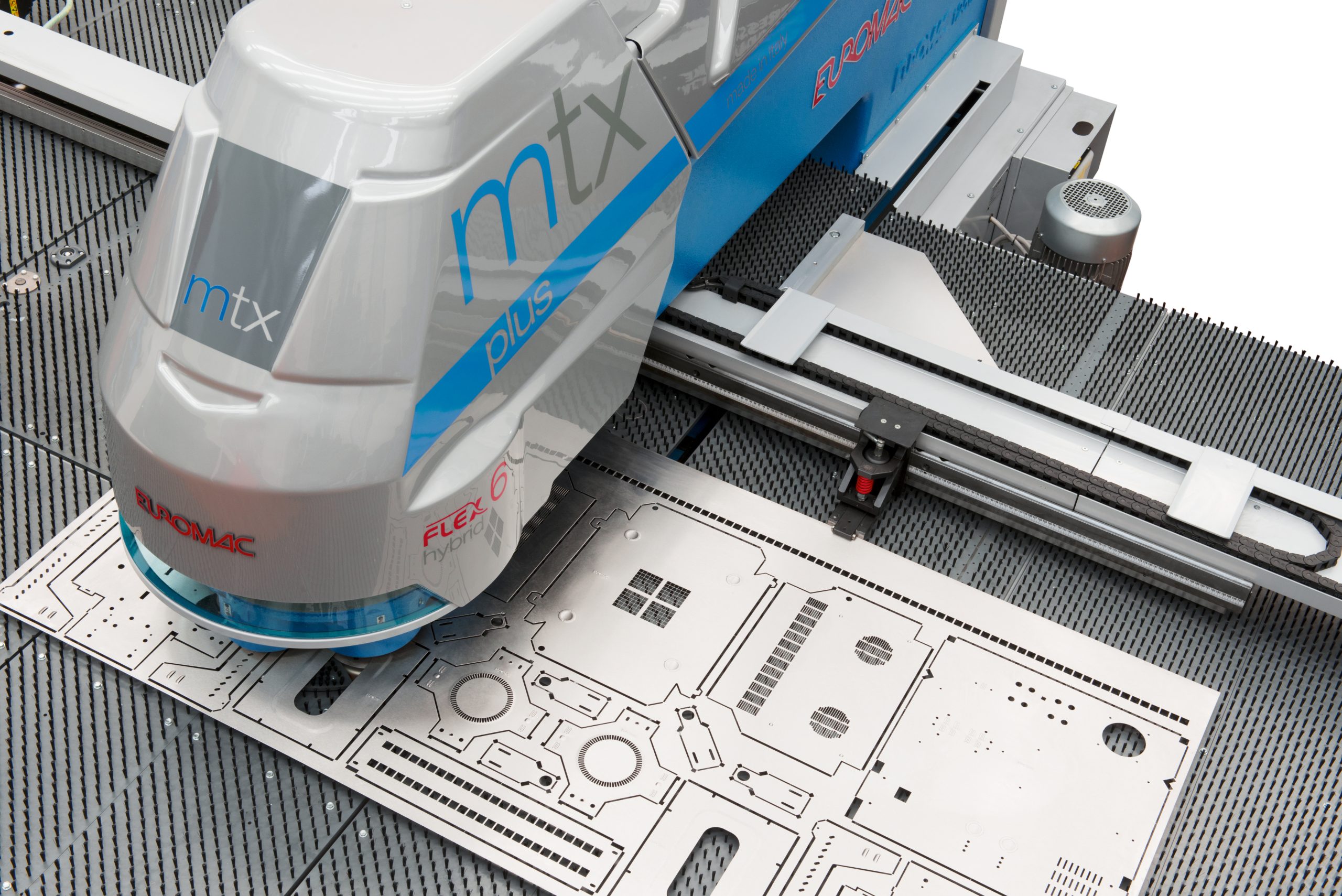

Nagy sebesség, pontos löketvezérlés és sokoldalú megmunkálás
Az MTX Plus 300 kN maximális stancolóerőt biztosít a 0,6–6 mm-es névleges lemezvastagság-tartományban. A szervomotorral vezérelt hidraulikus FLEX rendszer 0,1 és 31 mm között programozható löketmélységet tesz lehetővé, így a löket az adott szerszámhoz, anyaghoz és technológiai művelethez igazítható.
A gép 20 mm-es osztásnál percenként akár 375 stancolási löketet, 1 mm-es nibbelési osztásnál akár 1000 löketet, jelöléskor pedig akár 2000 löketet képes végrehajtani. A nagy dinamikához ±0,05 mm pozicionálási pontosság és ±0,1 mm alakítási ismétlési pontosság társul.
A hidraulikus erő és az elektronikus vezérlés előnyei egy rendszerben
Az Euromac szabadalmaztatott FLEX rendszere a hidraulikus munkahenger erejét a szervomotoros elektronikus szabályozás pontosságával és gyors reakciójával kapcsolja össze. A vezérlés nemcsak a löketmélységet, hanem a kos sebességét, gyorsítását, lassítását és nyomás alatti várakozási idejét is az adott művelethez igazíthatja.
A szabályozott löket csökkenti a szükségtelen mozgást, és nagy sebesség mellett is állandó behatolási mélységet biztosít. Ez különösen alakításkor, bordázáskor, jelöléskor és eltolt alakításoknál fontos, ahol a szerszám mozgása közvetlenül befolyásolja a kész munkadarab geometriáját és felületi minőségét.
A beépített teljesítmény 8,5 kW, a gyári adatok szerinti átlagos teljesítményfelvétel pedig körülbelül 4,5 kW.
Nagy merevségű szerkezeti alap hegesztési pontok nélkül
Az MTX Plus gépváza 700 N/mm² szilárdságú Meehanite® gömbgrafitos öntöttvasból készülő monoblokk szerkezet. A gépvázat FEM-analízissel méretezték.
A stancolófej közvetlenül a monoblokk szerkezetbe épül. A hegesztési pontok nélküli kialakítás mérsékli a rezgéseket; a megnövelt vázméret és a kettős Y-tengelyhajtás nagy, nehéz lemezeknél is támogatja a stabilitást és a pontos pályakövetést.
A szerszámkapacitás a gyártási feladathoz igazítható
A Flex 6 három kétirányú Autoindex és három fix állomást biztosít. A Flex 12 három kétirányú Autoindex állomását további kilenc fix állomás egészíti ki.
A hat gyári konfiguráció 15 és 43 közötti azonnal rendelkezésre álló szerszámot kínál, speciális Multitool-összeállításban pedig akár 60 vagy 66 szerszám is elérhető, amelyek közül legfeljebb 30 lehet indexelhető.
Automatikusan elforgatható egyedi és Multitool szerszámok
Az MTX Plus három kétirányú Autoindex állomása közvetlen hajtással forgatja az alkalmazott szerszámot. A kevesebb mechanikus közvetítőelem nagyobb üzembiztonságot és kisebb karbantartási igényt eredményez.
Az állomások A, B, C és D méretű Thick Turret szerszámokat, valamint FMTE 4, FMTE 6 és FMTE 10 Multitool egységeket is képesek elforgatni. A D méretű egyedi szerszámok legnagyobb átmérője 88,9 mm lehet. A programból változtatható szerszámszög több irányban elhelyezett nyílások és alakzatok elkészítését teszi lehetővé manuális átállás nélkül.

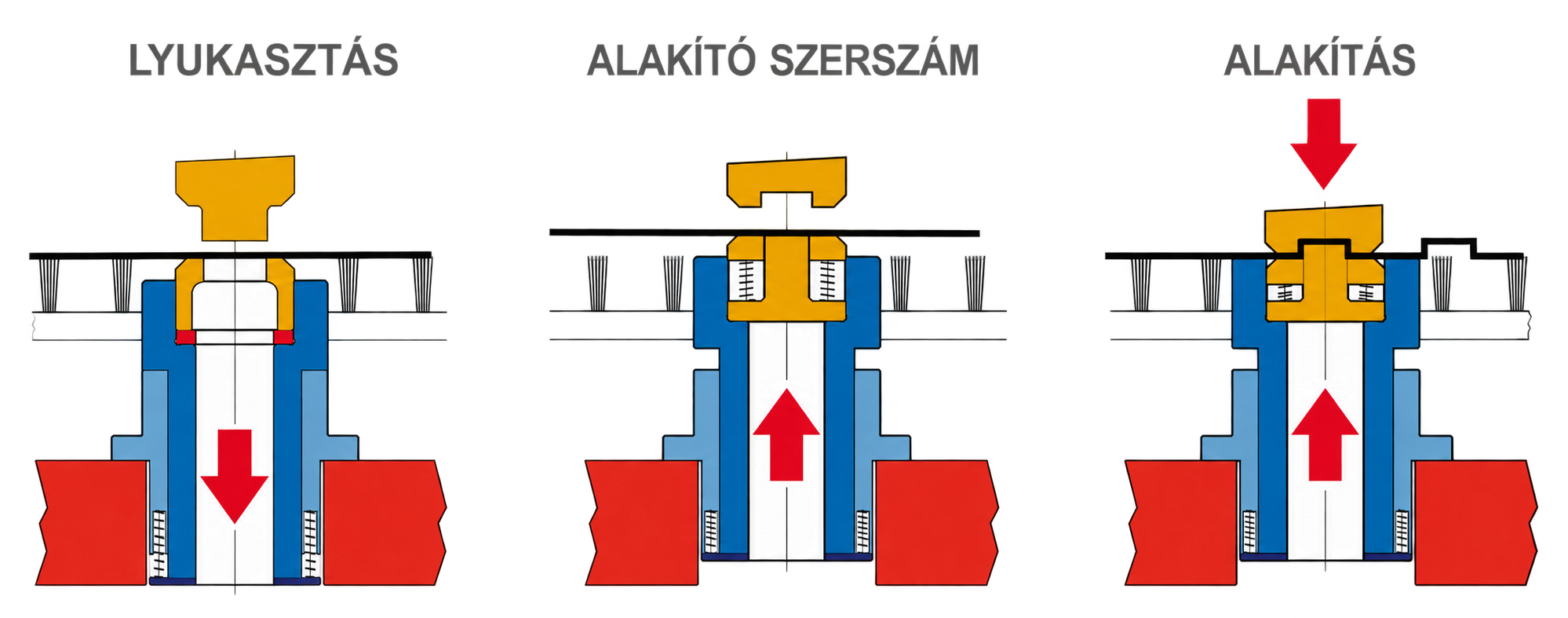

Hat süllyeszthető B állomás a rugalmasabb alakításhoz
A Flex 12 szerszámrendszer hat kiegészítő B állomása süllyeszthető matricával készül. Alakításkor az aktív állomás legfeljebb 6 mm-rel kiemelkedik, használaton kívül pedig visszasüllyed az asztalszint alá.
Ez kiküszöböli a hagyományos, folyamatosan kiemelkedő alakítómatricák által okozott lemezmozgási korlátozásokat. A lemez szabadabban mozgatható a szerszámtorony felett, miközben az alakítószerszám csak tényleges használatakor kerül munkapozícióba.

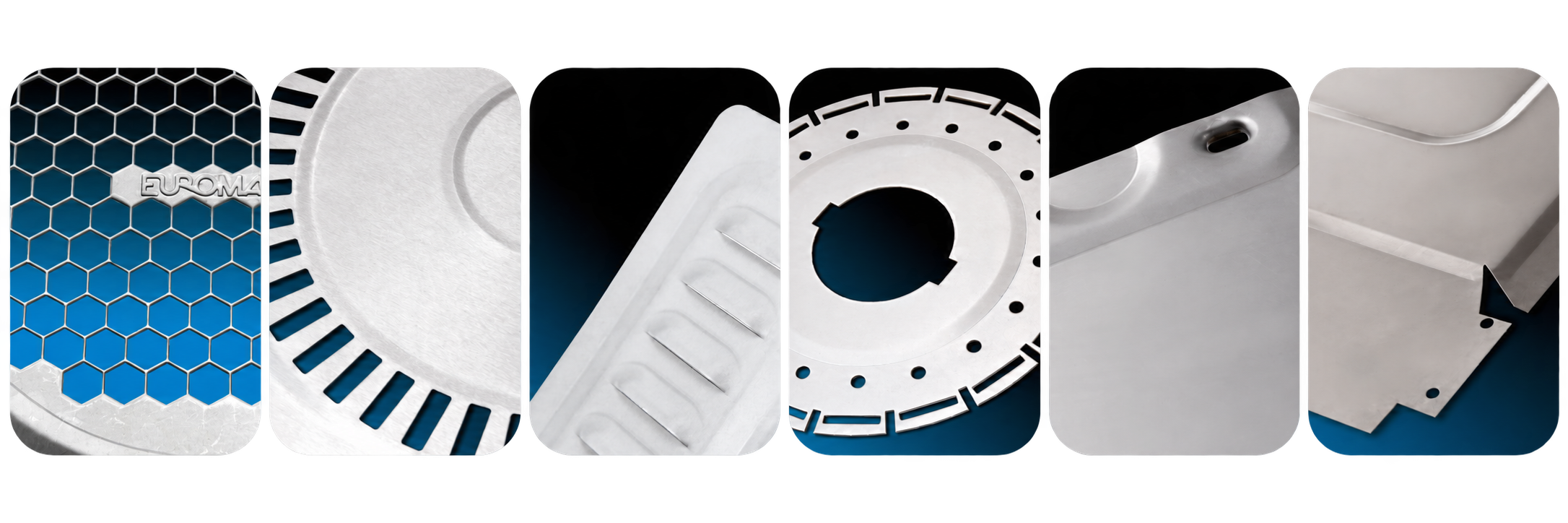

Stancolás, nibbelés, alakítás, bordázás, menetkészítés és jelölés
Az MTX Plus megfelelő szerszámozással furatok, szellőzőmezők, összetett belső és külső kontúrok, merevítőbordák, süllyesztések, zsalus szellőzők, menetek, jelölések és eltolt geometriák elkészítésére használható.

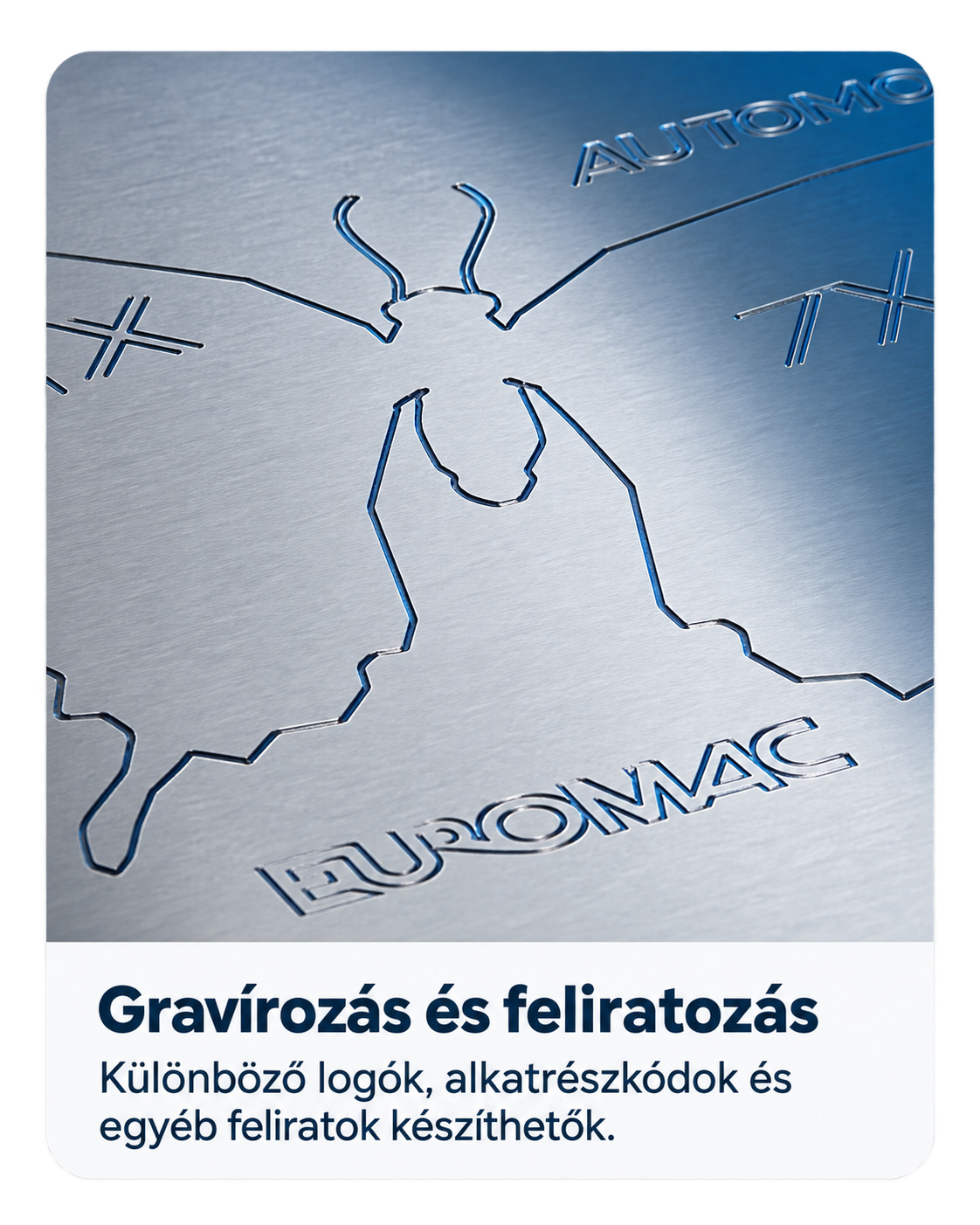

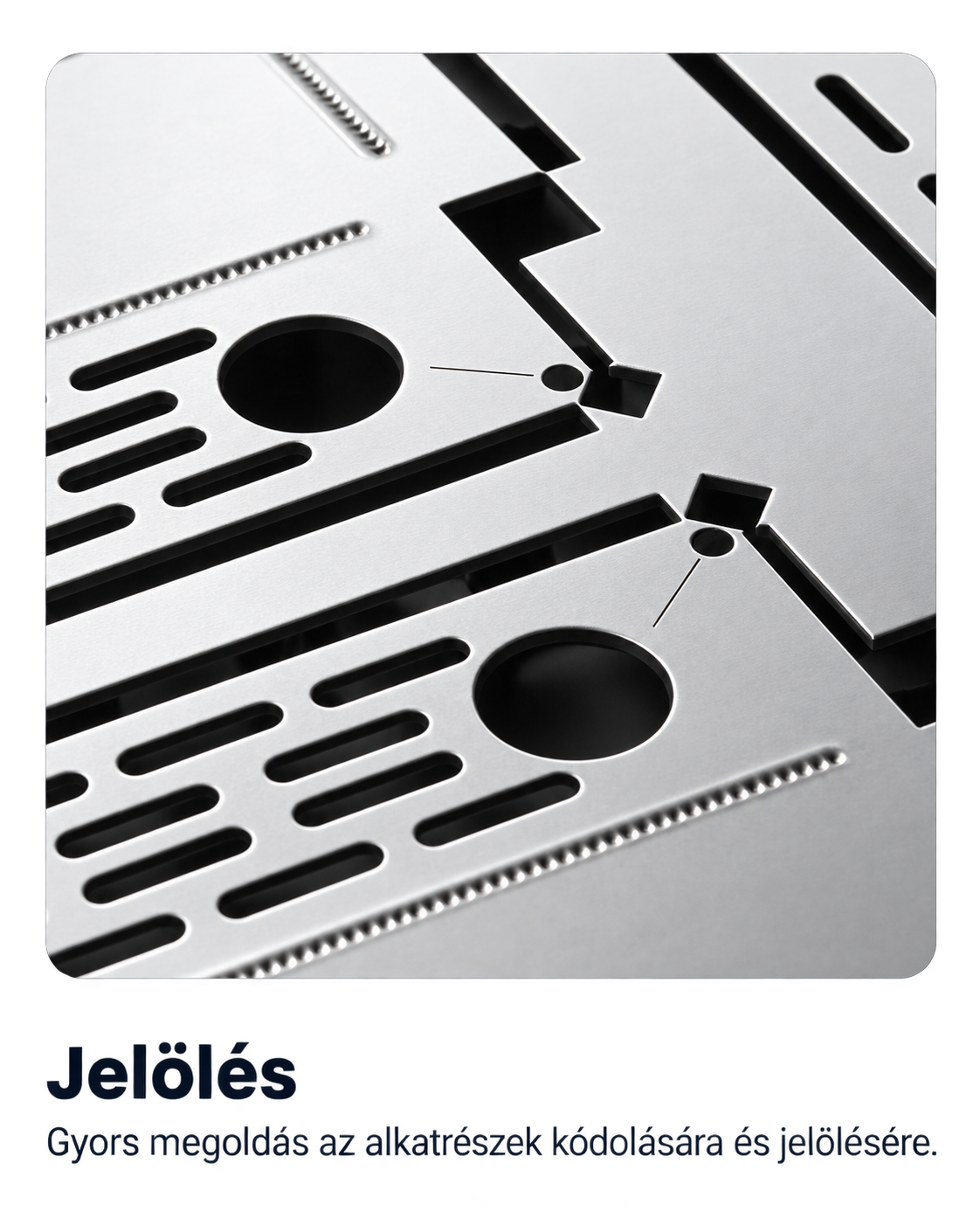

A gép a jelölési feladatokat megfelelő szerszámozással akár 2000 löket/perc sebességgel végezheti, így feliratok és azonosító jelölések is beépíthetők a megmunkálási programba.

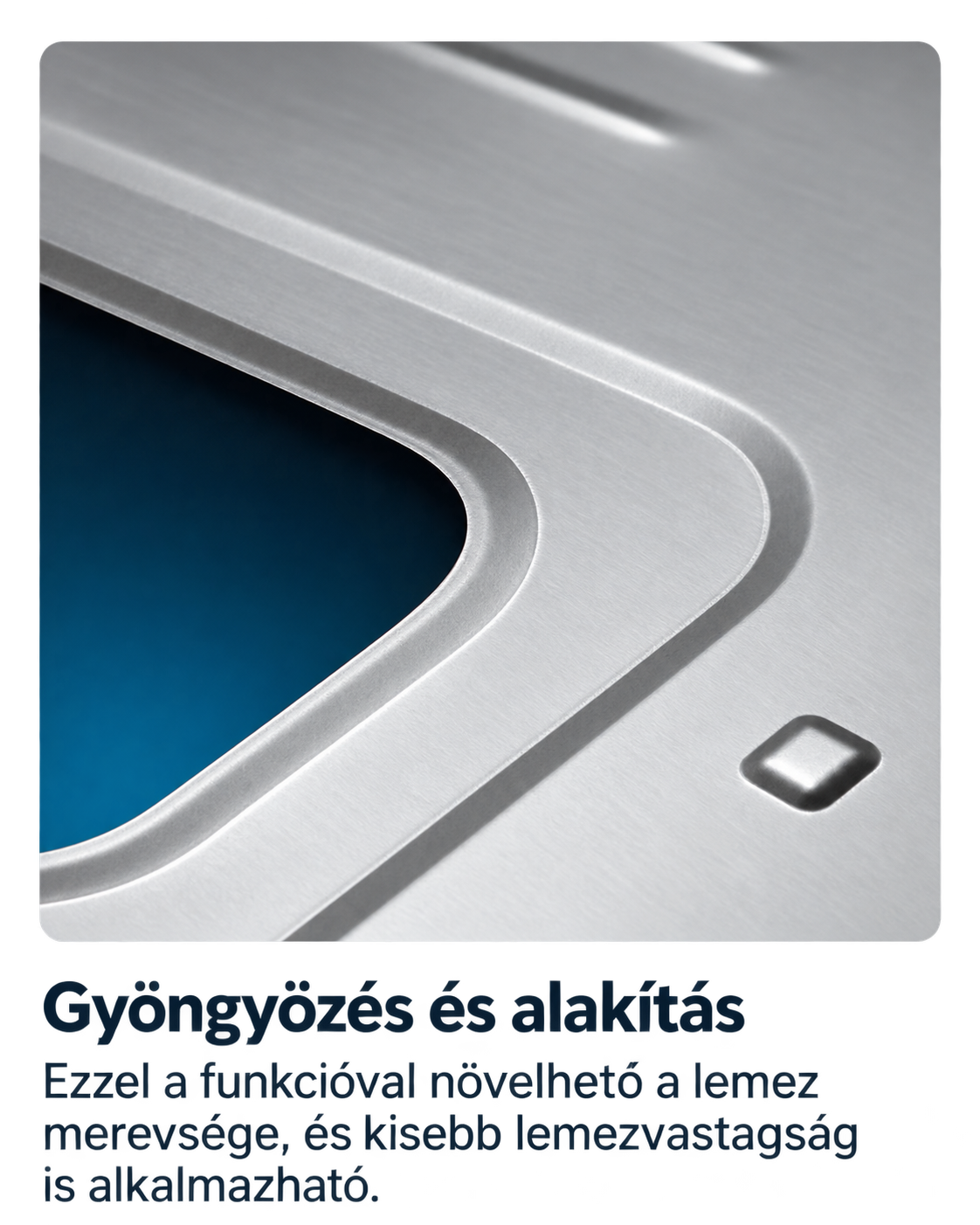

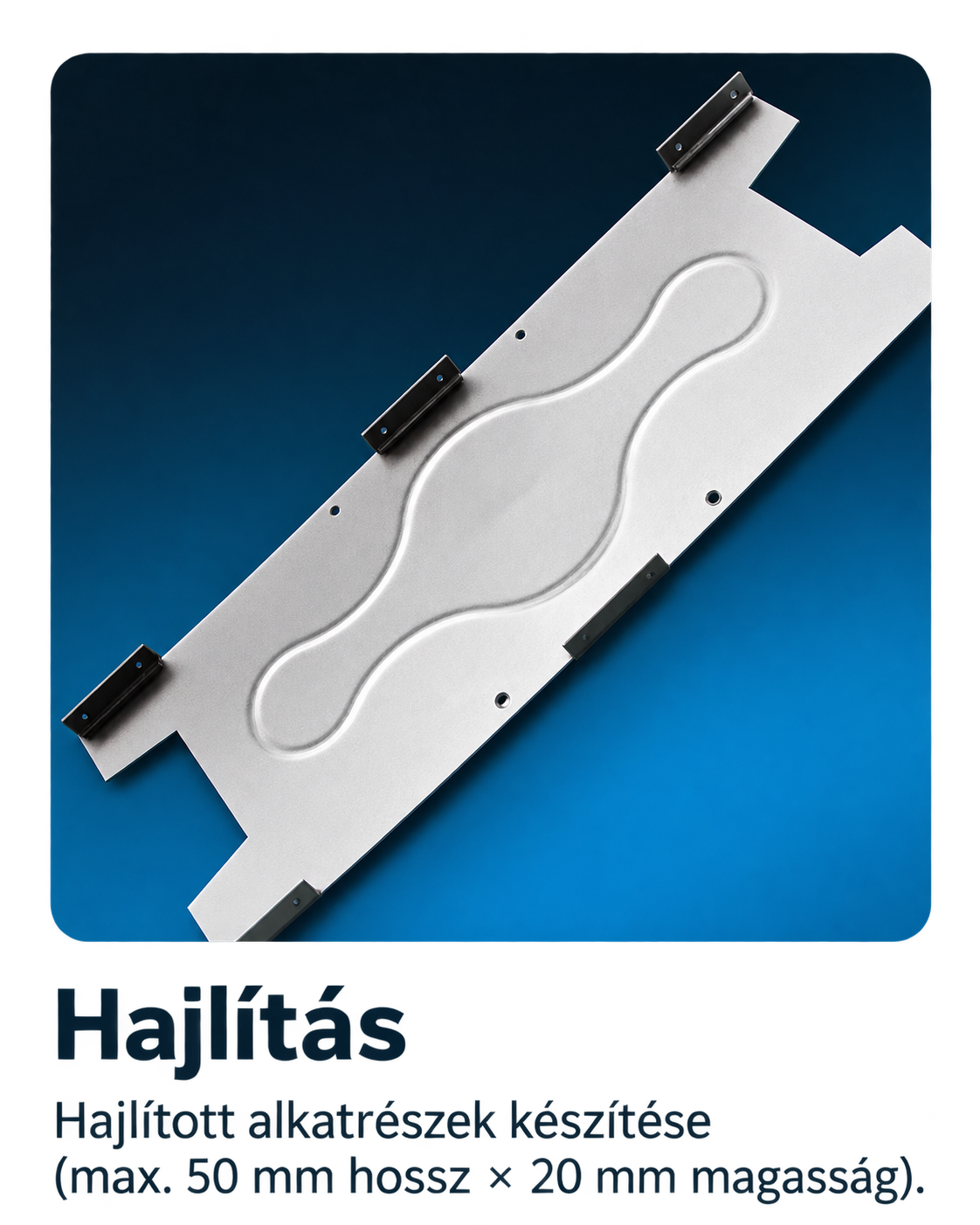

A megfelelő alakítószerszámok kisebb hajlítások és különféle formázott elemek elkészítését is lehetővé teszik. A kos mozgásával szinkronizált tengelyinterpoláció bordázásnál és eltolt alakításoknál egyenletesebb eredményt biztosít.
A nibbelési technológia kis osztásban egymás mellé helyezett löketekkel hoz létre nagyobb vagy szabálytalan kontúrokat, így ezekhez nem szükséges minden esetben egyedi, teljes kontúrt kivágó szerszám.
Hosszú lemezek feldolgozása akár 10 000 mm-ig
A két automatikusan pozicionálható lemezfogó program szerint rögzíti és mozgatja az alapanyagot. Az automatikus X-irányú újrafogás legfeljebb 10 000 mm hosszú munkadarabok feldolgozását teszi lehetővé.
A fogók nyitása 11 mm, a gép csökkentett tengelysebesség mellett legfeljebb 150 kg-os lemezt kezel. 50 kg felett kombinált kefe- és golyós asztal szükséges; opcionális harmadik fogó is választható.
Kevesebb mikrohíd és kevesebb kézi utómunka
Az opcionális, alkatrészérzékelővel ellátott oldalsó kirakóajtó legfeljebb 1250 × 1000 mm-es alkatrészeket vezet ki a munkatérből.
Az automatikus kirakás csökkenti a mikrohidak, a kézi kitörés és az utólagos válogatás szükségességét.
Tisztább munkafelület és kisebb sérülési kockázat
Az opcionális vákuumrendszer segít eltávolítani a stancolás során keletkező kisebb hulladékdarabokat. Ez csökkenti annak veszélyét, hogy a lemezen maradó kivágások megkarcolják az anyagot, vagy a szerszám környezetébe kerülve sérülést és üzemzavart okozzanak.
A rendszer különösen vékony lemezek, védőfóliával ellátott anyagok és alumínium megmunkálásakor ajánlott.
Opcionális lemezbetöltő és kirakó rendszer
Az MTX Plus összekapcsolható az Euromac automatikus lemezbetöltő és kirakó rendszerével. Az automatizálás 500 × 200 mm és 3000 × 1500 mm közötti, 0,5–6 mm vastagságú, legfeljebb 200 kg tömegű lemezek kezelésére alkalmas.
A kettős lemez felvételének elkerülését mágneses elemek, rázófunkció, lefúvatás, automatikus lemezvastagság-mérés és elválasztókefék támogatják. A betöltési és kirakási oldalon egyaránt legfeljebb 3000 kg tömegű anyagköteg helyezhető el; automatizált üzem mellett a kézi lemezbetöltés lehetősége is megmarad.
Az MTX 1250/30-2500 gép és az automatikus betöltő-kirakó rendszer gyári példakonfigurációjának helyigénye körülbelül 6270 × 5030 mm.
Az Euromac MTX Plus jól alkalmazható kapcsolószekrények, gépburkolatok, szellőzés- és klímatechnikai elemek, elektromosipari alkatrészek, perforált lemezek, polc- és tárolórendszerek, járműipari komponensek, ipari konyhatechnikai elemek, valamint összetett, alakított lemezalkatrészek gyártásához.
A ténylegesen megmunkálható anyagok, geometriák és lemezvastagságok köre a választott szerszámozástól, az alapanyag mechanikai tulajdonságaitól, a programozástól és a gép végleges konfigurációjától függ.
Minőségi konstrukciós megoldások és opcionális egységek
Az MTX Plus 700 N/mm² szilárdságú Meehanite® öntöttvasból készülő, egydarabos gépváza stabilan veszi fel a stancolás és a gyors tengelymozgatás során keletkező terheléseket. A FEM-módszerrel méretezett szerkezetben nincsenek hegesztési pontok, a stancolófej pedig közvetlenül a monoblokk vázba épül. Ez nagy merevséget, rezgéscsillapítást és hosszú távon kiszámítható geometriai alapot biztosít.
Az MTX Plus Y tengelyét két motor mozgatja. A szimmetrikus hajtás nagy méretű és nehéz lemezeknél is stabilabb erőátadást biztosít, támogatva a gyors tengelymozgást és a pontos pozicionálást. A katalógus a megújított váz- és hajtáskialakításhoz a korábbi konstrukcióhoz képest 30%-kal nagyobb sebességet és 50%-kal nagyobb gyorsulást társít.
A szabadalmaztatott FLEX hajtás a hidraulikus munkahengert elektronikus szervovezérléssel működteti. A rendszer 0,1–31 mm között szabályozza a löketmélységet, és programozhatóvá teszi a kos sebességét, gyorsítását, lassítását és nyomás alatti várakozását. Ez nagy sebesség mellett is állandó löketmélységet, pontos alakítást és kedvező energiafelhasználást biztosít.
A három kétirányú Autoindex állomás közvetlenül forgatja az alkalmazott szerszámot. A kevesebb mechanikus közvetítőelem mérsékli a kopó alkatrészek számát, javítja a rendszer megbízhatóságát és csökkenti a karbantartási igényt. Az állomások egyedi Thick Turret szerszámokkal, valamint FMTE 4, FMTE 6 és FMTE 10 Multitool egységekkel egyaránt használhatók.
A Flex 12 rendszer hat kiegészítő B állomásának matricája használaton kívül az asztalszint alá süllyed, és csak az adott alakítószerszám aktiválásakor emelkedik ki legfeljebb 6 mm-rel. Ez csökkenti a lemez és a passzív alakítómatricák közötti ütközés vagy felületi sérülés kockázatát, miközben több alakítószerszám maradhat folyamatosan a gépben.
Az FMTE 10 nyolc, legfeljebb Ø12,7 mm-es és két, legfeljebb Ø24 mm-es szerszám befogadására alkalmas. Teljesen vezetett bélyegeket alkalmaz, legfeljebb 22 tonna terheléssel és 6 mm-es maximális lemezvastagsággal használható. A bélyeghossz 9 mm-es utánköszörülési tartományban állítható, a lehúzórugó ereje pedig az anyaghoz és a lemezvastagsághoz igazítható. Érzékeny felületű anyagokhoz opcionális nyomcsökkentő készlettel egészíthető ki.
Az FMTE 6 hat, legfeljebb Ø24 mm-es szerszámot fogad. A teljesen vezetett bélyegek, a legfeljebb 22 tonnás terhelhetőség és a 6 mm-es maximális lemezvastagság sokoldalú általános felhasználást tesz lehetővé. A 9 mm-es utánköszörülési tartomány és az állítható lehúzóerő hozzájárul a hosszú szerszám-élettartamhoz és az anyaghoz igazított működéshez.
Az FMTE 4 négy, legfeljebb Ø31,7 mm-es szerszámot képes befogadni. Teljesen vezetett kialakítással, legfeljebb 22 tonnás terhelhetőséggel és a szerszám saját adatai szerint akár 12,7 mm-es maximális anyagvastagsággal rendelkezik. A 11 mm-es utánköszörülési tartomány és az állítható lehúzóerő nagyobb szerszámok alkalmazását támogatja. Az FMTE 4 önálló kapacitása nem módosítja az MTX Plus 0,6–6 mm-es névleges lemezvastagság-tartományát.
A két automatikus fogó program szerint veszi fel a lemez megfelelő pozícióját, és stabilan tartja az anyagot a megmunkálás alatt. Az automatikus elhelyezés támogatja az ismételhető lemezpozicionálást és az X-irányú újrafogást. Nagy formátumú lemezekhez opcionális harmadik automatikus fogó rendelhető.
Az opcionális asztalkialakítás kefékkel támogatja a lemez kíméletes mozgatását, míg a golyós elemek a nagyobb tömegű táblák elmozdulását könnyítik meg. A megoldás csökkenti a karcolódás és a felületi nyomok kockázatát. Az 50 kg-nál nehezebb lemezekhez kombinált kefe- és golyós asztal szükséges.
Az opcionális vákuumrendszer eltávolítja a kisebb kivágási hulladékokat a megmunkálási területről. Ezzel csökkenti annak esélyét, hogy a lemezen maradó darabok megkarcolják az anyagot, vagy a szerszám környezetébe kerülve üzemzavart és sérülést okozzanak. Különösen vékony, fóliázott vagy alumínium lemezekhez ajánlott.
Az MTX Plushoz elérhető automatikus oldalsó ajtó legfeljebb 1250 × 1000 mm méretű kész alkatrészeket vezet ki a munkatérből. A beépített érzékelés felügyeli az alkatrész távozását. A megoldás csökkentheti a mikrohidak, a kézi kitörés és az utólagos válogatás szükségességét.
Az opcionális automatizálási egység a nyers lemezt a gépre helyezi, majd a megmunkált táblát automatikusan kirakja. A rendszer 3000 × 1500 mm maximális lemezméretet, 0,5–6 mm vastagságot és legfeljebb 200 kg-os lemeztömeget kezel. A kettős lemezfelvételt több egymást kiegészítő megoldás akadályozza meg, a kézi betöltés lehetősége pedig automatizált üzem mellett is megmarad.
Euromac szoftverkörnyezet az előkészítéstől a gyártásig
Az MTX Plus a gépen futó Euromac TopPunch vezérlőszoftverrel programozható és felügyelhető. A rendszer a hagyományos stancolási feladatok mellett a FLEX hibrid hajtás részletes paraméterezését, az Autoindex és Multitool szerszámok kezelését, az alakítási műveleteket és a gyártási feladatsorok összeállítását is támogatja.
A gépoldali vezérlést a TopPunchTouch érintőképernyős kezelőfelület, az irodai program-előkészítést pedig az Easy Punch CAD/CAM és lemezkiosztó rendszer egészítheti ki. A pontos szoftvercsomag, az elérhető modulok és licencek a megrendelt konfigurációhoz igazodnak.
Közvetlen irányítás és részletes technológiai paraméterezés
A TopPunch az Euromac saját, a gépen futó vezérlőszoftvere. Lehetővé teszi a löketmélység, a sebesség, a gyorsítás, a lassítás és a nyomás alatti várakozási idő szerszámonkénti beállítását. A rendszer automatikus lemezvastagság-kompenzációt alkalmaz, valamint programozható figyelmeztetéseket biztosít a szerszámkopás és az utánköszörülés nyomon követéséhez.
A grafikus szerszámkiosztás-kezelés összeveti a program által igényelt szerszámokat a gép tényleges Flex 6 vagy Flex 12 konfigurációjával. Ez segít még a program indítása előtt felismerni a hiányzó, rossz állomásba helyezett vagy nem megfelelően beállított szerszámokat.
A többfeladatos működésnek köszönhetően a következő alkatrész programozása, ellenőrzése és szimulációja a folyamatban lévő gyártás közben is elvégezhető. Az anyagfüggő paraméterkezelés külön kenési értékeket, tengelygyorsulást és szerszámhézag-célértéket rendelhet az egyes alapanyagokhoz.
A kos mozgása műveletenként optimalizálható
Az MTX Plus szervomotor-vezérelt hidraulikus rendszerének teljesítménye a szoftveren keresztül használható ki. A 0,1–31 mm között beállítható löketmélység, a szabályozott gyorsítás és lassítás, valamint a nyomás alatti várakozás külön paraméterezhető a stancoló-, alakító-, bordázó- és jelölőszerszámokhoz.
A tengelymozgás és a koslöket összehangolása bordázásnál és eltolt alakításoknál folyamatosabb technológiai mozgást tesz lehetővé. Ez csökkenti a felesleges teljes löketeket, gyorsítja a ciklust, és támogatja az állandó alakítási mélységet.
21,5 colos érintőképernyős kezelőfelület
A TopPunchTouch a TopPunch funkcióit 21,5 colos, nagy fényerejű érintőképernyőn teszi elérhetővé. A kezelőfelület munkakesztyűben is használható, a program pedig lépésenként előre és hátra futtatható szimulációval támogatja az ellenőrzést. A beépített Wi-Fi megkönnyíti a hálózati kapcsolódást és az adatkezelést.
A hálózatra csatlakoztatott vezérlés lehetővé teszi az Euromac távdiagnosztikai támogatását. A grafikus diagnosztikai felület segít ellenőrizni az érzékelőket, a jeleket és a gép pillanatnyi állapotát.
A kezelőkonzol szünetmentes tápellátása védi a programadatokat, és támogatja a megszakított gyártás tetszőleges programponttól történő folytatását. A TopPunch külön számítógépre telepíthető példánya offline programozást és tartalék hozzáférést biztosíthat.
Automatikus programkészítés és jobb anyagkihasználás
Az Easy Punch kifejezetten CNC stancológépek programozására fejlesztett CAD/CAM rendszer. Kezeli az Autoindex szerszámokat, a Multitool állomásokat, a hagyományos stancszerszámokat, valamint az alakító-, eltoló-, fúró-, menetkészítő és jelölőtechnológiákat.
A szoftver kézi, félautomata és automatikus lemezkiosztást kínál. Az opcionális Easy Punch Plus modul szabályos és szabálytalan alkatrészekhez is optimalizálja a lemezen történő elrendezést.
Az integrált 2D rajzolófelület másolási, tükrözési, méretezési, geometria-ellenőrzési és rajzjavítási funkciókat tartalmaz. Az intelligens import többek között DXF, DWG, IGES és DSTV formátumokat kezel, továbbá együttműködhet SolidWorks®, Autodesk Inventor®, Solid Edge® és Catia® környezettel.
A program alkatrész- és lemezszinten számítja a gyártási időt és költséget. A nyitott adatbázisban anyag, lemezvastagság, ügyfél, dátum vagy gyártási rendelés alapján kereshetők vissza az adatok, a lebegő licencelés pedig több hálózati felhasználó munkáját is támogathatja.
| Szoftverfunkció | Előny a gyártásban |
|---|---|
| 0,1–31 mm között programozható löketmélység | A kosmozgás az adott stancolási vagy alakítási művelethez igazítható. |
| Szerszámonkénti sebesség-, gyorsítás- és várakozásvezérlés | Javítja a ciklusidőt és az alakítási folyamat szabályozhatóságát. |
| Automatikus lemezvastagság-kompenzáció | Csökkenti a kézi korrekciók szükségességét eltérő lemezvastagságoknál. |
| Grafikus Flex 6/Flex 12 szerszámkiosztás | A program indítása előtt összeveti az igényelt és a tényleges szerszámkészletet. |
| Szerszámkopási és köszörülési figyelmeztetés | Segíti a tervszerű karbantartást és a megfelelő vágási minőség fenntartását. |
| Többfeladatos programozás és szimuláció | A következő feladat a futó gyártás közben előkészíthető. |
| Anyagfüggő technológiai paraméterek | A kenés, tengelydinamika és szerszámhézag anyagonként optimalizálható. |
| Gyártási feladatsor | Napi, heti vagy hosszabb termelési sorrend állítható össze. |
| Automatikus és félautomata nesting | Javítja az anyagkihasználást és gyorsítja a program-előkészítést. |
| 2D CAD és geometriajavítás | Kisebb módosítások külső CAD-rendszer nélkül is elvégezhetők. |
| DXF, DWG, IGES és DSTV import | Egyszerű adatátvitel a gyakran használt tervezőrendszerekből. |
| 3D CAD integráció | Kapcsolódás többek között SolidWorks, Inventor, Solid Edge és Catia rendszerekhez. |
| Gyártásiidő- és költségszámítás | Támogatja az ajánlatadást, az utókalkulációt és a kapacitástervezést. |
| Grafikus diagnosztika és távszerviz | Gyorsabb hibafeltárás és célzott technikai támogatás. |
| Magyar nyelvű TopPunch kezelőfelület | Megkönnyíti a hazai gépkezelők betanulását és napi munkáját. |
Három gépméret Flex 6 vagy Flex 12 szerszámrendszerrel
Az MTX Plus 1300, 2250 és 2500 mm-es X-tengelymérettel érhető el. Mindhárom változat 300 kN stancolóerőt, azonos FLEX hibrid hajtást és azonos névleges sebességadatokat biztosít. A gépméretet a feldolgozott lemeztáblák mérete, a rendelkezésre álló alapterület, valamint az automatizálási igény alapján célszerű kiválasztani.
| Paraméter | MTX Plus 1250/30-1300 | MTX Plus 1250/30-2250 | MTX Plus 1250/30-2500 |
|---|---|---|---|
| Maximális stancolóerő | 300 kN | 300 kN | 300 kN |
| Y-tengely Multitool / Monopunch szerszámmal | 1300 / 1250 mm | 1300 / 1250 mm | 1300 / 1250 mm |
| X-tengely | 1300 mm | 2250 mm | 2500 mm |
| Automatikus X-irányú újrafogás | legfeljebb 10 000 mm | legfeljebb 10 000 mm | legfeljebb 10 000 mm |
| Programozható löketmélység | 0,1–31 mm | 0,1–31 mm | 0,1–31 mm |
| Szervomotor-vezérelt hidraulikus rendszer | alapfelszereltség | alapfelszereltség | alapfelszereltség |
| Pozicionálási pontosság | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Alakítási ismétlési pontosság | ±0,1 mm | ±0,1 mm | ±0,1 mm |
| Kétirányú Autoindex állomások | 3 | 3 | 3 |
| Automatikusan pozicionálható fogók | 2 | 2 | 2 |
| Fogónyitás | 11 mm | 11 mm | 11 mm |
| Maximális löketszám 20 mm-es osztásnál | 375/perc | 375/perc | 375/perc |
| Maximális nibbelési löketszám 1 mm-es osztásnál | 1000/perc | 1000/perc | 1000/perc |
| Maximális jelölési löketszám | 2000/perc | 2000/perc | 2000/perc |
| Névleges lemezvastagság-tartomány | 0,6–6 mm | 0,6–6 mm | 0,6–6 mm |
| Maximális lemeztömeg csökkentett tengelysebességnél | 150 kg | 150 kg | 150 kg |
| USB-portok száma | 6 | 6 | 6 |
| Beépített teljesítmény | 8,5 kW | 8,5 kW | 8,5 kW |
| Átlagos teljesítményfelvétel | kb. 4,5 kW | kb. 4,5 kW | kb. 4,5 kW |
| Hozzávetőleges géptömeg* | 6500 kg | 7000 kg | 7800 kg |
| Befoglaló méret* | 2240 × 3630 mm | 3980 × 3630 mm | 4840 × 3630 mm |
* A konkrét gép végleges telepítési adatait mindig az egyedi műszaki dokumentáció alapján kell ellenőrizni.
Az 50 kg-nál nehezebb lemezek megmunkálásához kombinált kefe- és golyós asztal szükséges.
A Flex 6 rendszer három Autoindex és három fix állomást tartalmaz. A Multitool egységek számától és típusától függően három jellemző szerszámkiosztással érhető el.
| Konfiguráció | Összes szerszám | Indexelhető szerszám | Fix szerszám | Javasolt felhasználás |
|---|---|---|---|---|
| Flex 6 – 15 szerszám | 15 | 12 | 3 | Általános alkatrészekhez, rendszeresen ismétlődő szerszámkészlettel. |
| Flex 6 – 23 szerszám | 23 | 20 | 3 | Változatos furatképekhez és nagyobb indexelhető szerszámválasztékhoz. |
| Flex 6 – 27 szerszám | 27 | 24 | 3 | Összetett alkatrészekhez, sok elforgatható geometriával és ritkább átszerszámozással. |
A Flex 12 három Autoindex és kilenc fix állomást, valamint hat süllyeszthető B állomásos Upforming rendszert kínál. A kibővített torony több egyedi és alakítószerszám folyamatos gépben tartását teszi lehetővé.
| Konfiguráció | Összes szerszám | Indexelhető szerszám | Fix szerszám | Javasolt felhasználás |
|---|---|---|---|---|
| Flex 12 – 21 szerszám | 21 | 12 | 9 | Több fix alakító- vagy egyedi szerszámot igénylő alkatrészekhez. |
| Flex 12 – 29 szerszám | 29 | 15 | 14 | Vegyes stancolási és alakítási feladatokhoz, nagyobb fix szerszámválasztékkal. |
| Flex 12 – 43 szerszám | 43 | 20 | 23 | Összetett alkatrészcsaládokhoz, minimális kézi átszerszámozással. |
A gyári katalógus szerint speciális Multitool-kombinációkkal akár 60 vagy 66 szerszámos összeállítás is kialakítható, amelyek közül legfeljebb 30 lehet indexelhető. A pontos kiosztást az alkalmazott szerszámméretek, Multitool-egységek és alakítási műveletek alapján kell meghatározni.
| Multitool | Szerszámkapacitás | Legnagyobb szerszámátmérő | Maximális terhelés | Szerszám gyári maximális anyagvastagsága |
|---|---|---|---|---|
| FMTE 10 | 8 × Ø12,7 mm + 2 × Ø24 mm | Ø24 mm | 22 tonna | 6 mm |
| FMTE 6 | 6 × Ø24 mm | Ø24 mm | 22 tonna | 6 mm |
| FMTE 4 | 4 × Ø31,7 mm | Ø31,7 mm | 22 tonna | 12,7 mm* |
* Az FMTE 4 önálló szerszámkapacitására vonatkozó adat. Az MTX Plus névleges lemezvastagság-tartománya 0,6–6 mm; a tényleges alkalmazhatóságot a gép, az anyag, a szerszám és a művelet együttes paraméterei határozzák meg.
| Paraméter | Érték |
|---|---|
| Maximális lemezméret | 3000 × 1500 mm |
| Minimális lemezméret | 500 × 200 mm |
| Kezelhető lemezvastagság | 0,5–6 mm |
| Maximális lemeztömeg | 200 kg |
| Betöltési köteg maximális tömege | 3000 kg |
| Betöltési köteg maximális magassága | 300 mm |
| Kirakási köteg maximális tömege | 3000 kg |
| Kirakási köteg maximális magassága | 400 mm |
| Kettőslemez-védelem | mágneses elemek, rázás, lefúvatás és automatikus vastagságmérés |
| Nem mágneses anyagok szétválasztása | elválasztókefékkel |
| Kézi betöltés automatizált rendszer mellett | lehetséges |
| Opció | Feladat és előny |
|---|---|
| Harmadik automatikus fogó | Nagy formátumú lemezek stabilabb tartása és mozgatása. |
| Kombinált kefe- és golyós asztal | Kíméletesebb lemezmozgatás, kisebb felületi sérülési kockázat; 50 kg felett szükséges. |
| Vákuumos hulladékeltávolítás | A kisebb kivágási hulladékok eltávolítása a lemez és a szerszám környezetéből. |
| Oldalsó kirakóajtó alkatrészérzékelővel | Legfeljebb 1250 × 1000 mm-es kész alkatrészek automatikus kivezetése. |
| Automatikus betöltő és kirakó rendszer | Hosszabb önálló gyártási ciklusok és kisebb kezelői anyagmozgatási igény. |
