Miért válassza az MBX sorozatot?

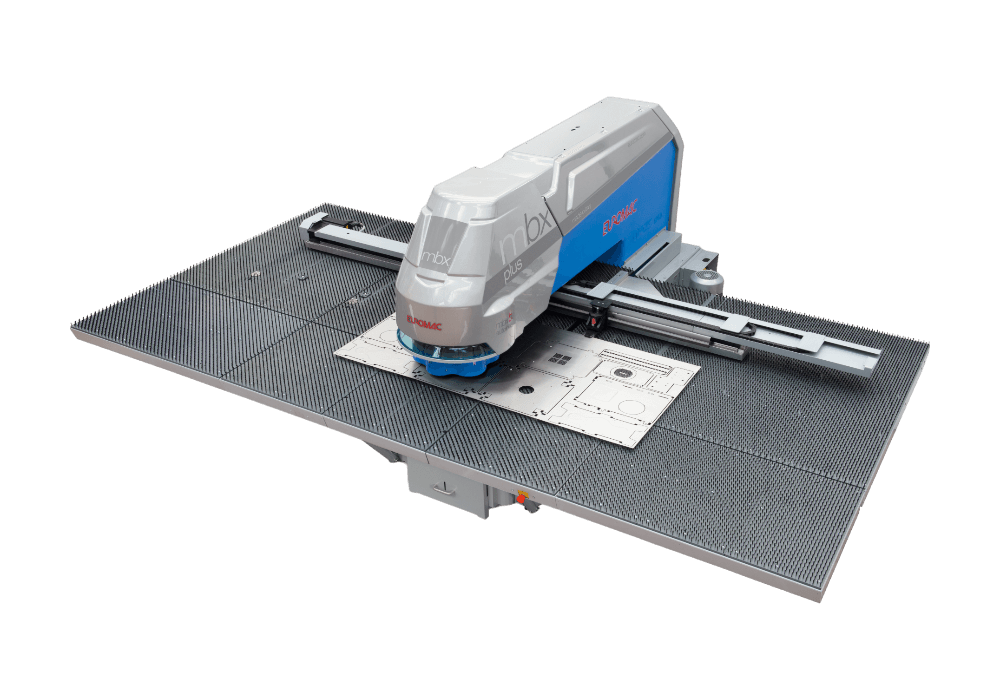

Az Euromac MBX Plus egy 300 kN stancolóerővel rendelkező, hidraulikus CNC lemezmegmunkáló gépcsalád, amely a nagy szerkezeti merevséget, a sokoldalú szerszámozást és a kedvező üzemeltetési költséget egyesíti. A gép nemcsak hagyományos lyukasztási feladatokra használható: megfelelő szerszámozással alakítási, bordázási és kivágási műveletek is elvégezhetők rajta, így egyetlen berendezés több különálló technológiai lépést válthat ki.
A kétféle X-tengelymérettel elérhető sorozat a kisebb helyigényű, 1300 mm-es változattól a 2250 mm-es közvetlen megmunkálási tartományt kínáló kivitelig igazítható a gyártási feladathoz. Az automatikus újrafogásnak köszönhetően mindkét modell akár 10 000 mm hosszú munkadarabok lépésenkénti feldolgozására is alkalmas. A három kétirányú Autoindex állomás, a Multitool szerszámok és a három fix állomás rugalmasan összeállítható szerszámkészletet biztosít kis- és közepes sorozatokhoz, változó alkatrészstruktúrához, valamint rendszeresen ismétlődő termeléshez.
Leírás
Az olaszországi Formiginében működő Euromac 1984 óta fejleszt lemezalakító gépeket és gyártási megoldásokat. Termékprogramja CNC stancológépeket, automatizált lemezmegmunkáló rendszereket, élhajlítókat, vízszintes préseket, sarokkivágókat és a berendezésekhez illesztett szoftvereket foglal magában.
A gyártó fejlesztési filozófiájának középpontjában a termelékenység, a könnyű kezelhetőség, a hosszú távú pontosság és az üzemeltetési költségek csökkentése áll. Az Euromac gépeire jellemző Meehanite® monoblokk gépváz, a saját Autoindex rendszer, a széles Multitool-választék, valamint az egymással összehangolt gép-, szoftver- és automatizálási környezet azt szolgálja, hogy a berendezés ne pusztán stancológépként, hanem sokoldalú lemezmegmunkáló központként működjön.
Erős, gyors és rugalmas lemezmegmunkáló központ
Az MBX Plus nagy teljesítményű hidraulikus stancológép, amely 300 kN maximális stancolóerőt biztosít. A 0,6–6 mm-es névleges lemezvastagság-tartomány általános ipari lemezalkatrészek széles körének megmunkálását teszi lehetővé. A nagyobb, 2250 mm-es X-tengelyű modell 20 mm-es osztásnál percenként akár 300 löketre, 1 mm-es nibbelési osztásnál pedig akár 625 löketre képes. A kompaktabb, 1300 mm-es változat megfelelő értékei 250, illetve 550 löket/perc.

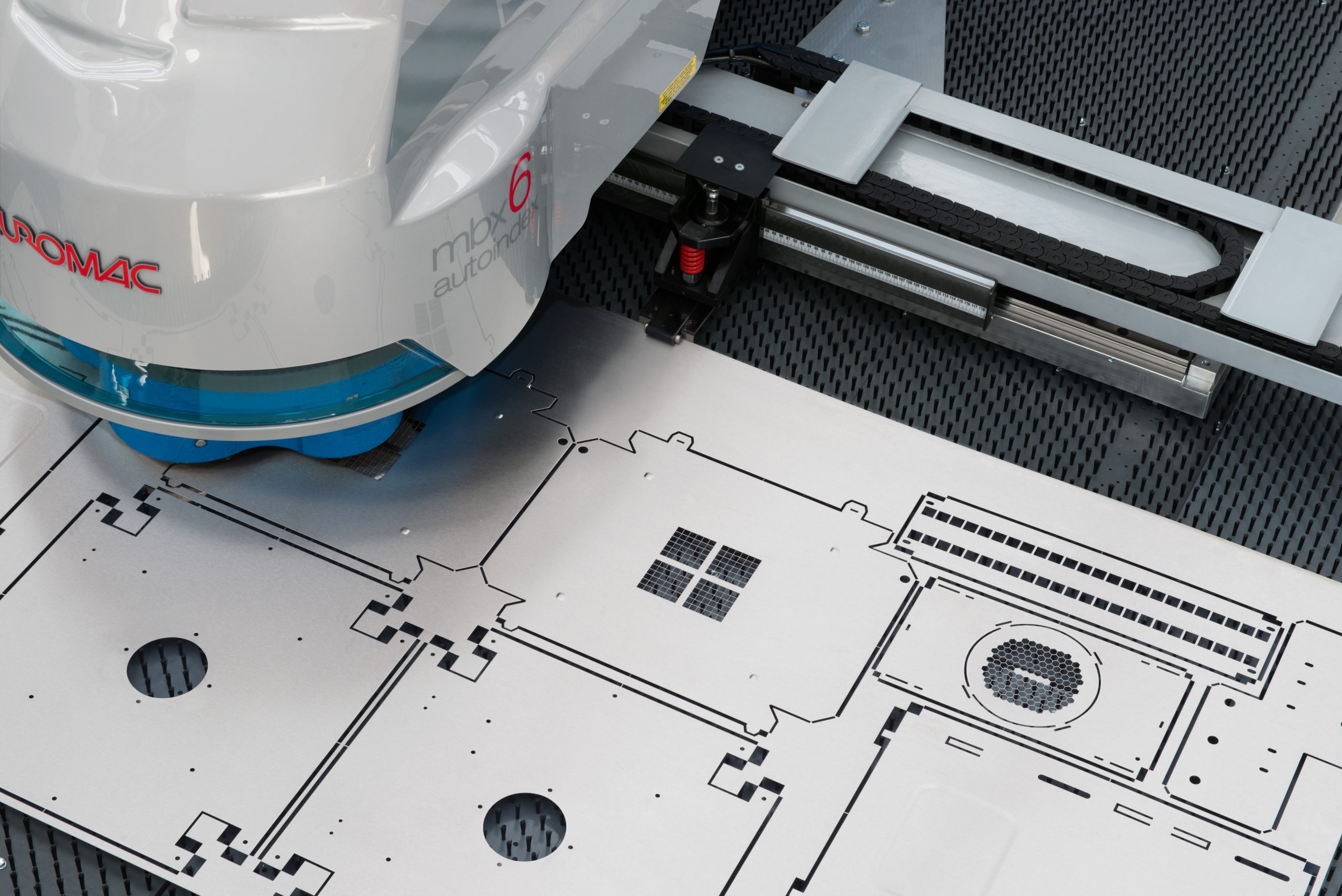

A gép nagy sebességű tengelymozgása rövid pozicionálási időt biztosít a furatok és kontúrok között. A stabil hidraulikus működés, a merev váz és a közvetlen hajtású Autoindex rendszer együtt kiszámítható megmunkálást tesz lehetővé akkor is, ha egy alkatrészen többféle geometria és alakítási művelet szerepel.
Hegesztési pontok nélküli, nagy merevségű szerkezeti alap
Az MBX Plus váza 700 N/mm² szilárdságú Meehanite® gömbgrafitos öntöttvasból készülő monoblokk szerkezet. A gépvázat végeselemes módszerrel, vagyis FEM-analízissel méretezték, hogy a stancoláskor fellépő erőket és a gyors tengelymozgás dinamikus terhelését megfelelő merevséggel vegye fel.
A monoblokk kialakítás kiküszöböli a hegesztett szerkezetek illesztési pontjait, mérsékli a rezgéseket és stabil geometriai alapot biztosít a megmunkáláshoz. A megnövelt vázméret nagyobb tengelysebesség mellett is támogatja a stabilitást, a pontosságot és az egyenletes alkatrészminőséget.
Automatikusan elforgatható szerszámok és kevesebb átállás
Az MBX Plus három kétirányú Autoindex állomással rendelkezik. Az állomások közvetlen hajtású szerszámforgatása kevesebb mechanikus alkatrészt alkalmaz, ami növeli a rendszer megbízhatóságát, és csökkenti a karbantartási igényt.
Az Autoindex állomások nemcsak egyedi Thick Turret szerszámokat, hanem FMTE 4, FMTE 6 és FMTE 10 Multitool egységeket is képesek elforgatni. Ez lehetővé teszi, hogy kör-, négyzet-, téglalap- vagy más alakú szerszámok szöge programból változzon, így ugyanazzal a szerszámmal több irányban elhelyezett geometriák készíthetők el manuális átállás nélkül.
15, 23 vagy 27 szerszámos összeállítás
Az MBX Plus három jellemző szerszámkonfigurációval állítható össze:
A megfelelő Multitool-kombináció alkalmazásával a gép a gyártói katalógus szerint akár 60 szerszámmal is felszerelhető, amelyek közül legfeljebb 30 lehet indexelhető. A tényleges kapacitást a kiválasztott egyedi szerszámok, Multitool egységek és alakítószerszámok kombinációja határozza meg.
A nagy szerszámválaszték csökkenti a termékváltások közötti kézi átszerszámozást. Különösen előnyös olyan gyártásban, ahol többféle furatméretet, szellőzőmintát, kivágást vagy alakított geometriát kell egyetlen programon belül elkészíteni.

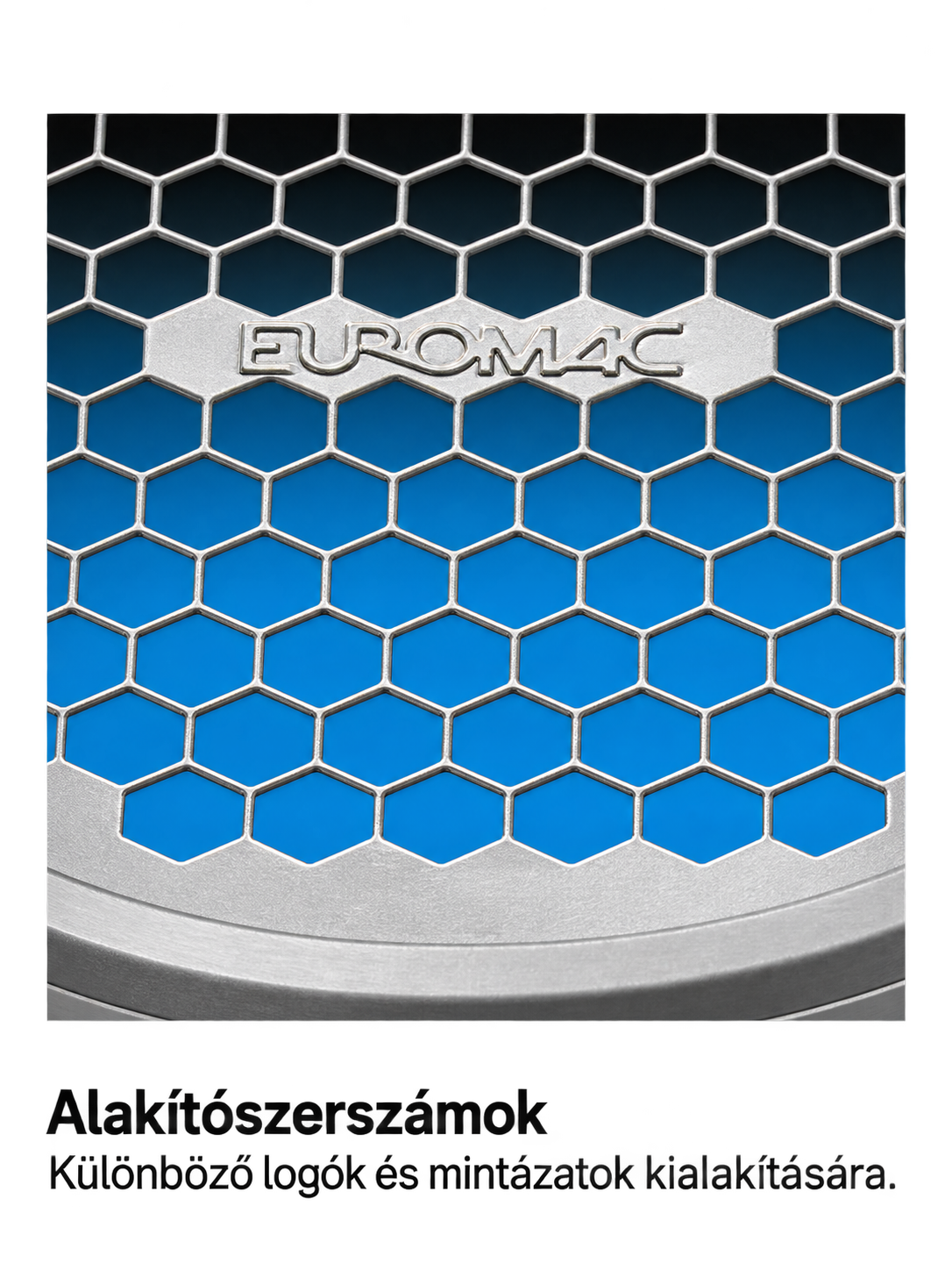

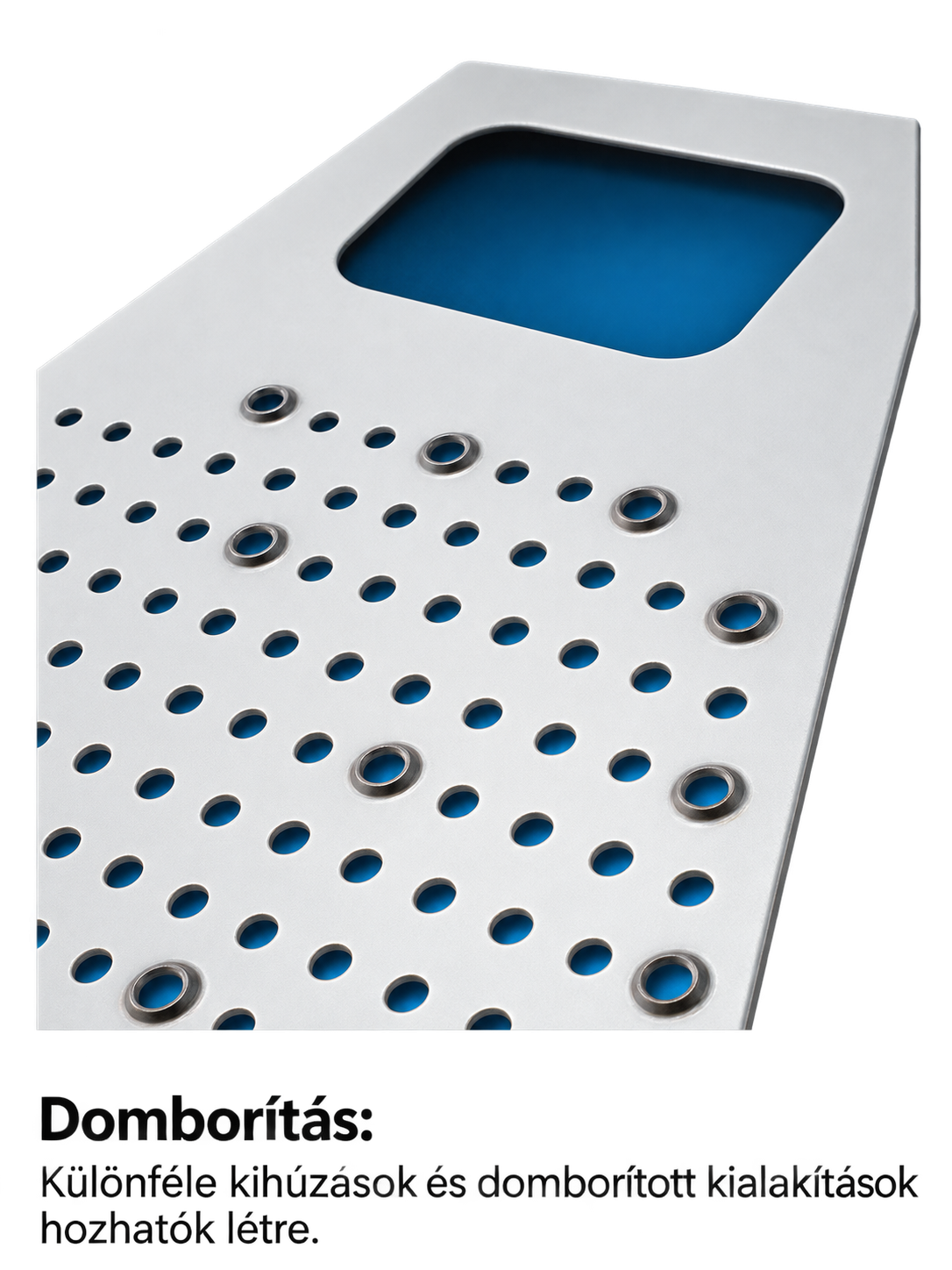

Lyukasztás, nibbelés, alakítás, bordázás és kivágás

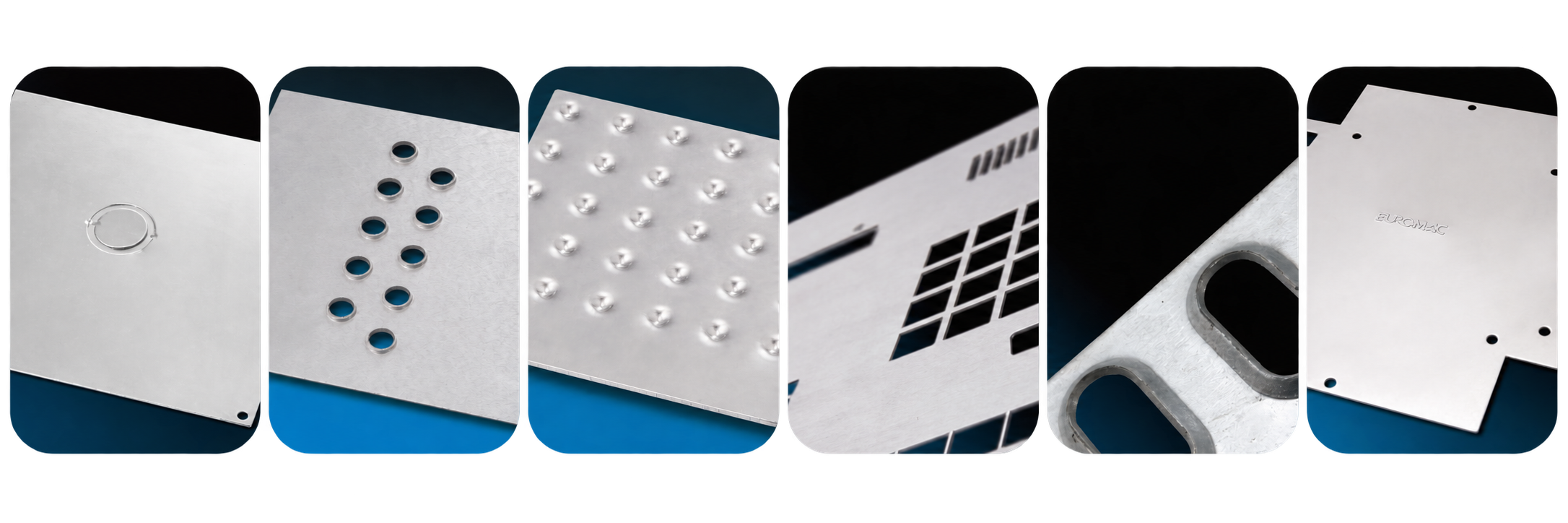

Az MBX Plus megfelelő szerszámozással a hagyományos stancoláson túl több lemezmegmunkálási művelet elvégzésére alkalmas. A programozható szerszámpályák, az indexelhető állomások és az alakítószerszámok segítségével furatok, szellőzőmezők, hosszúkás nyílások, összetett külső és belső kontúrok, merevítőbordák, süllyesztések és különféle formázott elemek készíthetők.
A nibbelési technológia kis lépésekben egymás mellé helyezett löketekkel hoz létre nagyobb vagy szabálytalan kontúrokat. Ezzel olyan alkatrészek is gazdaságosan előállíthatók, amelyekhez nem áll rendelkezésre egyetlen, teljes kontúrt kivágó szerszám.
Hosszú lemezek megmunkálása akár 10 000 mm-ig
A két automatikusan pozicionálható lemezfogó stabilan rögzíti és program szerint mozgatja az alapanyagot. Az automatikus X-irányú újrafogás legfeljebb 10 000 mm hosszú munkadarabok lépésenkénti megmunkálását teszi lehetővé, ezért a gép a közvetlen X-tengelytartományánál hosszabb lemezekhez is alkalmazható.
A fogók nyitása 11 mm. A gép csökkentett tengelysebesség mellett legfeljebb 150 kg tömegű lemezt kezel. 50 kg feletti lemeztömegnél a gyártó kombinált kefe- és golyós asztal használatát írja elő.
Kevesebb visszamaradó kivágás és kisebb felületsérülési kockázat
Az opcionális vákuumrendszer segít eltávolítani a stancolás során keletkező kisebb hulladékdarabokat, így azok kisebb eséllyel maradnak a lemez és a szerszám környezetében. Ez mérsékli a munkadarab felületi sérülésének, valamint a szerszám károsodásának kockázatát.
A rendszer különösen vékony lemezek, védőfóliával ellátott anyagok és alumínium megmunkálásakor ajánlott.
Opcionális lemezbetöltő és kirakó rendszer
Az MBX Plus összekapcsolható az Euromac automatikus lemezbetöltő és kirakó rendszerével. Az automatizálás 500 × 200 mm és 3000 × 1500 mm közötti, 0,5–6 mm vastagságú, legfeljebb 200 kg tömegű lemezek kezelésére alkalmas.
A kettős lemez felvételének elkerülését mágneses elemek, rázófunkció, lefúvatás, automatikus lemezvastagság-mérés és a nem mágneses anyagokhoz alkalmazható elválasztókefék támogatják. A betöltő és kirakó oldalon egyaránt legfeljebb 3000 kg-os anyagköteg helyezhető el. Automatizált üzem mellett a kézi lemezbetöltés lehetősége is megmarad, ami rugalmasságot biztosít sürgős egyedi darabok és kis sorozatok gyártásakor.

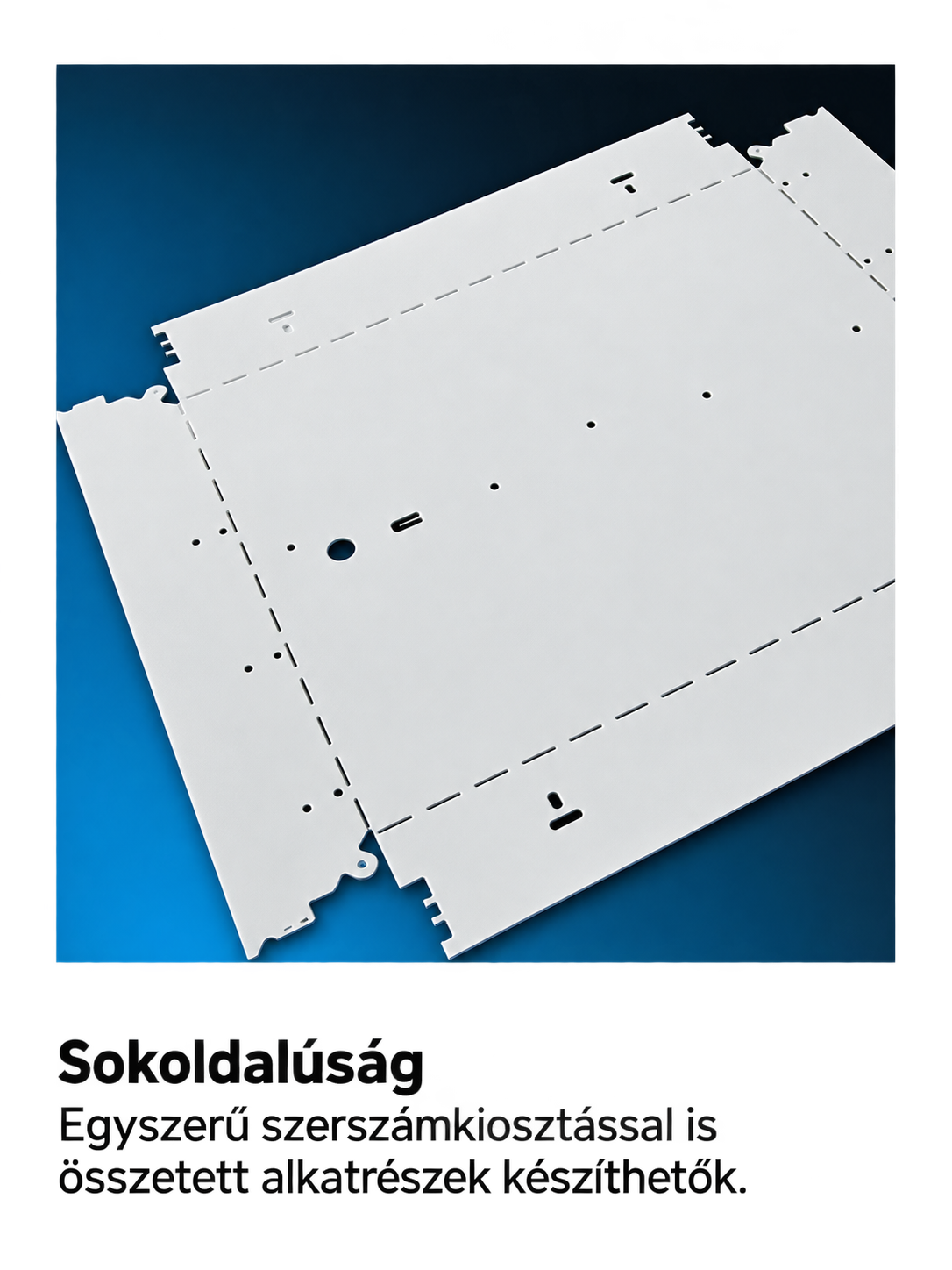

Az Euromac MBX Plus jól alkalmazható kapcsolószekrények, gépburkolatok, szellőzés- és klímatechnikai elemek, elektromosipari alkatrészek, perforált lemezek, polc- és tárolórendszerek, járműipari komponensek, ipari konyhatechnikai elemek, valamint egyedi és kis sorozatú lemezalkatrészek gyártásához.
A ténylegesen megmunkálható anyagok, geometriák és lemezvastagságok köre a választott szerszámozástól, az alapanyag mechanikai tulajdonságaitól, a programozástól és a gép végleges konfigurációjától függ.
Minőségi konstrukciós megoldások és opcionális egységek
Az MBX Plus 700 N/mm² szilárdságú Meehanite® öntöttvasból készülő, egydarabos gépváza stabilan veszi fel a stancolás és a gyors tengelymozgatás során keletkező terheléseket. A FEM-módszerrel méretezett szerkezetben nincsenek hegesztési pontok, így a gépváz nagy merevséget, rezgéscsillapítást és hosszú távon kiszámítható geometriai alapot biztosít.
A három kétirányú Autoindex állomás közvetlenül forgatja az alkalmazott szerszámot. A kevesebb mechanikus közvetítőelem mérsékli a kopó alkatrészek számát, javítja a rendszer megbízhatóságát és csökkenti a karbantartási igényt. Az állomások egyedi Thick Turret szerszámokkal, valamint FMTE 4, FMTE 6 és FMTE 10 Multitool egységekkel egyaránt használhatók.

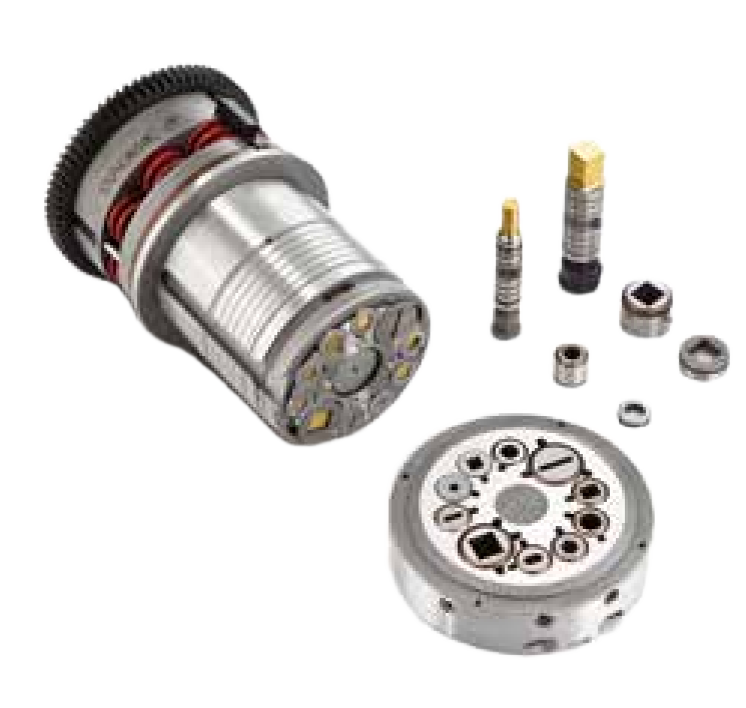

Az FMTE 10 nyolc, legfeljebb Ø12,7 mm-es és két, legfeljebb Ø24 mm-es szerszám befogadására alkalmas. Teljesen vezetett bélyegeket alkalmaz, legfeljebb 22 tonna terheléssel és 6 mm-es maximális lemezvastagsággal használható. A bélyeghossz 9 mm-es utánköszörülési tartományban állítható, a lehúzórugó ereje pedig az anyaghoz és a lemezvastagsághoz igazítható. Érzékeny felületű anyagokhoz opcionális nyomcsökkentő készlettel egészíthető ki.

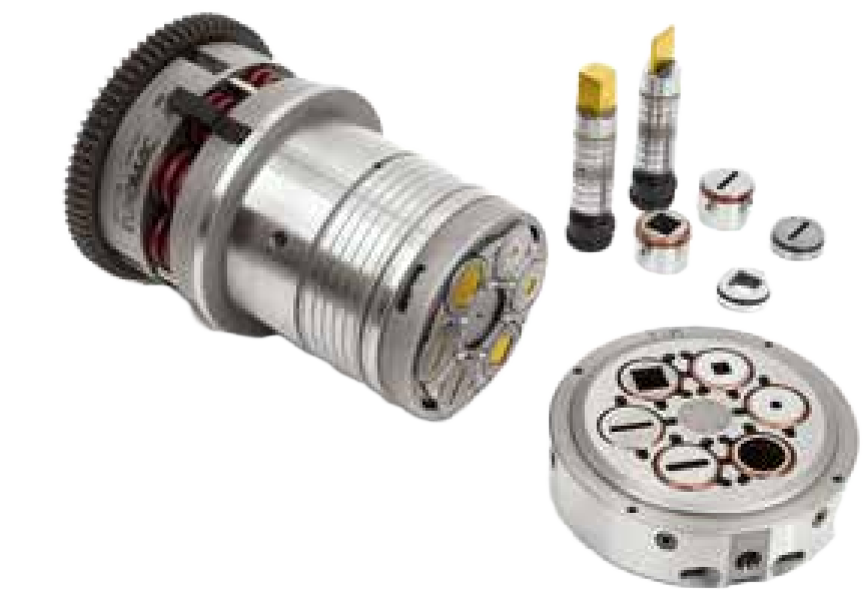

Az FMTE 6 hat, legfeljebb Ø24 mm-es szerszámot fogad. A teljesen vezetett bélyegek, a legfeljebb 22 tonnás terhelhetőség és a 6 mm-es maximális lemezvastagság sokoldalú általános felhasználást tesz lehetővé. A 9 mm-es utánköszörülési tartomány és az állítható lehúzóerő hozzájárul a hosszú szerszám-élettartamhoz és az anyaghoz igazított működéshez.

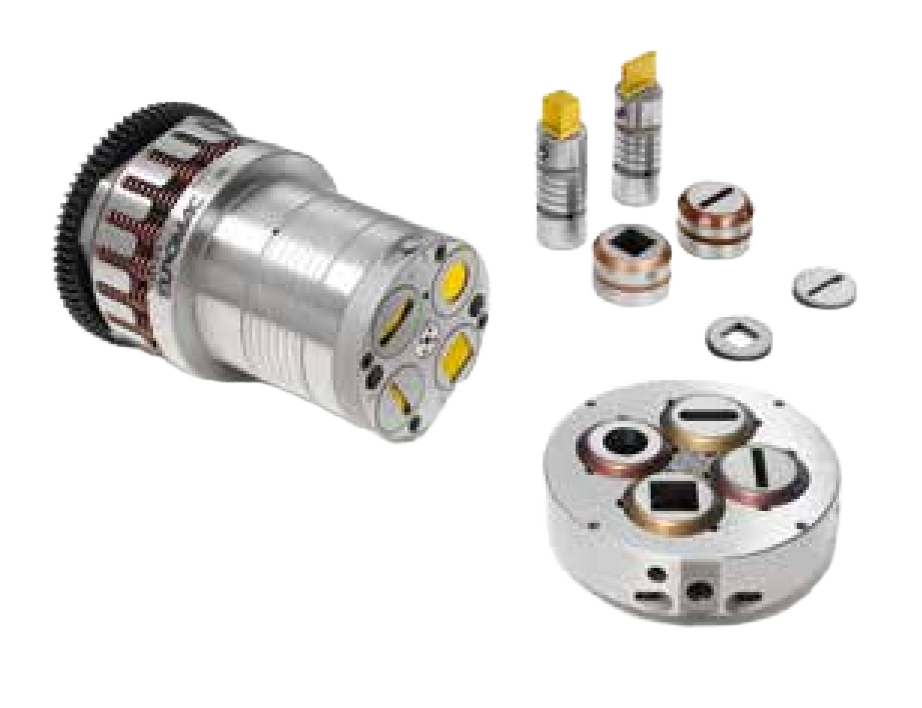

Az FMTE 4 négy, legfeljebb Ø31,7 mm-es szerszámot képes befogadni. Teljesen vezetett kialakítással, legfeljebb 22 tonnás terhelhetőséggel és a gyártó adatai szerint akár 12,7 mm-es maximális anyagvastagsággal rendelkezik. A 11 mm-es utánköszörülési tartomány és az állítható lehúzóerő nagyobb szerszámok és speciális feladatok alkalmazását támogatja. Az FMTE 4 szerszám saját kapacitása nem módosítja az MBX Plus gép 0,6–6 mm-es névleges lemezvastagság-tartományát.
A két automatikus fogó program szerint veszi fel a lemez megfelelő pozícióját, és stabilan tartja az anyagot a megmunkálás alatt. Az automatikus elhelyezés lerövidíti az átállást, valamint támogatja az ismételhető lemezpozicionálást és az X-irányú újrafogást. A fogók nyitási mérete 11 mm.
Az opcionális asztalkialakítás kefékkel támogatja a lemez kíméletes mozgatását, míg a golyós elemek a nagyobb tömegű táblák elmozdulását könnyítik meg. A megoldás csökkenti a karcolódás és a felületi nyomok kockázatát. Az 50 kg-nál nehezebb lemezekhez a gyártó kombinált kefe- és golyós asztalt ír elő.

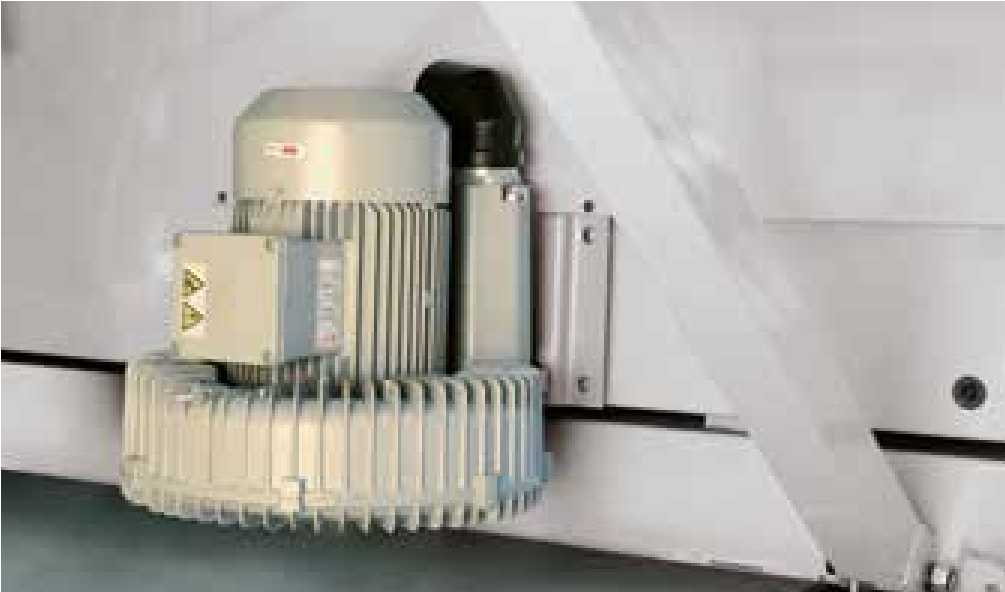

Az opcionális vákuumrendszer eltávolítja a kisebb kivágási hulladékokat a megmunkálási területről. Ezzel csökkenti annak esélyét, hogy a lemezen maradó darabok megkarcolják az anyagot, vagy a szerszám környezetébe kerülve üzemzavart és sérülést okozzanak. Különösen vékony, fóliázott vagy alumínium lemezekhez ajánlott.
Az opcionális automatizálási egység a nyers lemezt a gépre helyezi, majd a megmunkált táblát automatikusan kirakja. A rendszer 3000 × 1500 mm maximális lemezméretet, 0,5–6 mm vastagságot és legfeljebb 200 kg-os lemeztömeget kezel. A kettős lemezfelvételt több egymást kiegészítő megoldás akadályozza meg, a kézi betöltés lehetősége pedig automatizált üzem mellett is megmarad.
Euromac szoftverkörnyezet az előkészítéstől a gyártásig
Az MBX Plus a gépen futó Euromac TopPunch vezérlőszoftverrel programozható és felügyelhető. A rendszer célja, hogy a kezelő áttekinthető felületen állíthassa össze a stancolási programot, ellenőrizhesse a szerszámkiosztást, szabályozhassa az egyes szerszámok működését, és előkészíthesse a következő gyártási feladatot.
A gépoldali vezérlést az opcionális TopPunchTouch érintőképernyős kezelőfelület, az irodai program-előkészítést pedig az Easy Punch CAD/CAM és lemezkiosztó rendszer egészítheti ki. A pontos szoftvercsomag, az elérhető modulok és licencek a megrendelt konfigurációhoz igazodnak.
Közvetlen irányítás és részletes technológiai paraméterezés
A TopPunch az Euromac saját, a gépen futó vezérlőszoftvere. Lehetővé teszi a löket, a sebesség, a gyorsítás, a lassítás és a várakozási idő szerszámonkénti beállítását, valamint automatikus lemezvastagság-kompenzációt alkalmaz. A kezelő programozható figyelmeztetéseket állíthat be a szerszámok utánköszörüléséhez, ezáltal könnyebben tervezhető a karbantartás.
A grafikus szerszámkiosztás-kezelés összeveti a program által igényelt szerszámokat a gép tényleges konfigurációjával. A többfeladatos működésnek köszönhetően a következő alkatrész programozása, ellenőrzése és szimulációja a folyamatban lévő gyártás közben is elvégezhető.
Az anyagfüggő paraméterkezelés külön kenési értékeket, tengelygyorsulást és szerszámhézag-célértéket rendelhet az egyes anyagokhoz. A gyártási feladatkezelő napi, heti vagy hosszabb időszakra összeállított munkasort kezel.
Opcionális 21,5 colos érintőképernyős kezelőfelület
A TopPunchTouch a TopPunch funkcióit 21,5 colos, nagy fényerejű érintőképernyőn teszi elérhetővé. A kezelőfelület munkakesztyűben is használható, a program pedig lépésenként előre és hátra futtatható szimulációval támogatja az ellenőrzést. A beépített Wi-Fi megkönnyíti a hálózati kapcsolódást és az adatkezelést.
A hálózatra csatlakoztatott vezérlés lehetővé teszi az Euromac távdiagnosztikai támogatását. A grafikus diagnosztikai felület segít ellenőrizni az érzékelőket, a jeleket és a gép pillanatnyi állapotát, így gyorsabban azonosítható egy esetleges rendellenesség oka.
A kezelőkonzol szünetmentes tápellátása védi a programadatokat, és támogatja a megszakított gyártás folytatását. A TopPunch külön számítógépre telepíthető kiegészítő példánya lehetővé teszi az offline programozást, valamint tartalék hozzáférést biztosíthat a gép programjaihoz.
Automatikus programkészítés és jobb anyagkihasználás
Az Easy Punch kifejezetten CNC stancológépek programozására fejlesztett CAD/CAM rendszer. Kezeli az Autoindex szerszámokat, a Multitool állomásokat, a hagyományos stancszerszámokat, valamint az alakító-, eltoló-, fúró-, menetkészítő és jelölőtechnológiákat.
A szoftver kézi, félautomata és automatikus lemezkiosztást kínál. A Plus modul szabályos és szabálytalan alkatrészekhez is optimalizálja a lemezen történő elrendezést, támogatva a jobb anyagkihasználást és a rövidebb programozási időt.
Az integrált 2D rajzolófelület másolási, tükrözési, méretezési, geometria-ellenőrzési és rajzjavítási funkciókat tartalmaz. Az intelligens import többek között DXF, DWG, IGES és DSTV formátumokat kezel, továbbá együttműködhet elterjedt 3D tervezőrendszerekkel. A program alkatrész- és lemezszinten számítja a gyártási időt és költséget, ami támogatja az ajánlatadást és a kapacitástervezést.
| Szoftverfunkció | Előny a gyártásban |
|---|---|
| Szerszámonkénti löket- és sebességvezérlés | A technológia az adott szerszámhoz és művelethez igazítható. |
| Automatikus lemezvastagság-kompenzáció | Csökkenti a kézi korrekciók szükségességét eltérő lemezvastagságoknál. |
| Grafikus szerszámkiosztás-ellenőrzés | A program indítása előtt összeveti az igényelt és a tényleges szerszámkészletet. |
| Szerszám-élettartam és köszörülési figyelmeztetés | Segíti a tervszerű karbantartást és a szerszámminőség fenntartását. |
| Többfeladatos programozás és szimuláció | A következő feladat a futó gyártás közben előkészíthető. |
| Anyagfüggő technológiai paraméterek | A kenés, tengelydinamika és szerszámhézag anyagonként optimalizálható. |
| Gyártási feladatsor | Napi vagy heti gyártási sorrend állítható össze. |
| Automatikus és félautomata nesting | Javítja az anyagkihasználást és gyorsítja a program-előkészítést. |
| 2D CAD és geometriajavítás | Kisebb módosítások külső CAD-rendszer nélkül is elvégezhetők. |
| DXF, DWG, IGES és DSTV import | Egyszerű adatátvitel a gyakran használt tervezőrendszerekből. |
| Gyártásiidő- és költségszámítás | Támogatja az ajánlatadást, az utókalkulációt és a kapacitástervezést. |
| Grafikus diagnosztika és távszerviz | Gyorsabb hibafeltárás és célzott technikai támogatás. |
| Magyar nyelvű TopPunch kezelőfelület | Megkönnyíti a hazai gépkezelők betanulását és napi munkáját. |
Két gépméret, azonos 300 kN stancolóerővel
Az MBX Plus sorozat két X-tengelyhosszal érhető el. A 1300 mm-es modell kisebb helyigényű megoldás általános lemezalkatrészekhez, míg a 2250 mm-es változat nagyobb közvetlen megmunkálási tartományt és magasabb maximális löketsebességet kínál. Mindkét gép automatikus újrafogással dolgozza fel a saját X-tengelytartományánál hosszabb lemezeket.
| Paraméter | MBX 6 1250/30-1300 | MBX 6 1250/30-2250 |
|---|---|---|
| Maximális stancolóerő | 300 kN | 300 kN |
| Y-tengely Multitool / Monopunch szerszámmal | 1300 / 1250 mm | 1300 / 1250 mm |
| X-tengely | 1300 mm | 2250 mm |
| Automatikus X-irányú újrafogás | legfeljebb 10 000 mm | legfeljebb 10 000 mm |
| Alakítási ismétlési pontosság | ±0,1 mm | ±0,1 mm |
| Kétirányú Autoindex állomások | 3 | 3 |
| Automatikusan pozicionálható fogók | 2 | 2 |
| Fogónyitás | 11 mm | 11 mm |
| Maximális löketszám 20 mm-es osztásnál | 250/perc | 300/perc |
| Maximális nibbelési löketszám 1 mm-es osztásnál | 550/perc | 625/perc |
| Névleges lemezvastagság-tartomány | 0,6–6 mm | 0,6–6 mm |
| Maximális lemeztömeg csökkentett tengelysebességnél | 150 kg | 150 kg |
| USB-portok száma | 6 | 6 |
| Beépített teljesítmény | 8,5 kW | 8,5 kW |
| Átlagos teljesítményfelvétel | kb. 4,5 kW | kb. 4,5 kW |
| Gép hozzávetőleges tömege | 8100 kg | 8400 kg |
| Befoglaló méret | 2230 × 3630 mm | 3990 × 3630 mm |
Az 50 kg-nál nehezebb lemezek megmunkálásához kombinált kefe- és golyós asztal szükséges.
| Konfiguráció | Összes szerszám | Indexelhető szerszám | Fix szerszám | Javasolt felhasználás |
|---|---|---|---|---|
| 15 szerszámos | 15 | 12 | 3 | Általános alkatrészekhez, kisebb szerszámválasztékkal és gyakrabban ismétlődő geometriákhoz. |
| 23 szerszámos | 23 | 20 | 3 | Változatos furatképekhez és olyan gyártáshoz, ahol fontos a ritkább kézi átszerszámozás. |
| 27 szerszámos | 27 | 24 | 3 | Nagyobb geometriaválasztékhoz, összetettebb alkatrészekhez és rugalmas kis- vagy közepes sorozatgyártáshoz. |
A gyártói katalógus szerint a Multitool egységek megfelelő kombinációjával akár 60 szerszámos, legfeljebb 30 indexelhető szerszámot tartalmazó összeállítás is kialakítható. A pontos kiosztást az alkalmazott szerszámméretek és műveletek alapján kell meghatározni.
| Multitool | Szerszámkapacitás | Legnagyobb szerszámátmérő | Maximális terhelés | Gyártói maximális anyagvastagság |
|---|---|---|---|---|
| FMTE 10 | 8 × Ø12,7 mm + 2 × Ø24 mm | Ø24 mm | 22 tonna | 6 mm |
| FMTE 6 | 6 × Ø24 mm | Ø24 mm | 22 tonna | 6 mm |
| FMTE 4 | 4 × Ø31,7 mm | Ø31,7 mm | 22 tonna | 12,7 mm* |
* Az FMTE 4 önálló szerszámkapacitására vonatkozó gyártói érték. Az MBX Plus gép névleges lemezvastagság-tartománya 0,6–6 mm; a tényleges alkalmazhatóságot a gép, az anyag és a művelet együttes paraméterei határozzák meg.
| Paraméter | Érték |
|---|---|
| Maximális lemezméret | 3000 × 1500 mm |
| Minimális lemezméret | 500 × 200 mm |
| Kezelhető lemezvastagság | 0,5–6 mm |
| Maximális lemeztömeg | 200 kg |
| Betöltési köteg maximális tömege | 3000 kg |
| Betöltési köteg maximális magassága | 300 mm |
| Kirakási köteg maximális tömege | 3000 kg |
| Kirakási köteg maximális magassága | 400 mm |
| Kettőslemez-védelem | mágneses elemek, rázás, lefúvatás és automatikus vastagságmérés |
| Nem mágneses anyagok szétválasztása | elválasztókefékkel |
| Kézi betöltés automatizált rendszer mellett | lehetséges |
