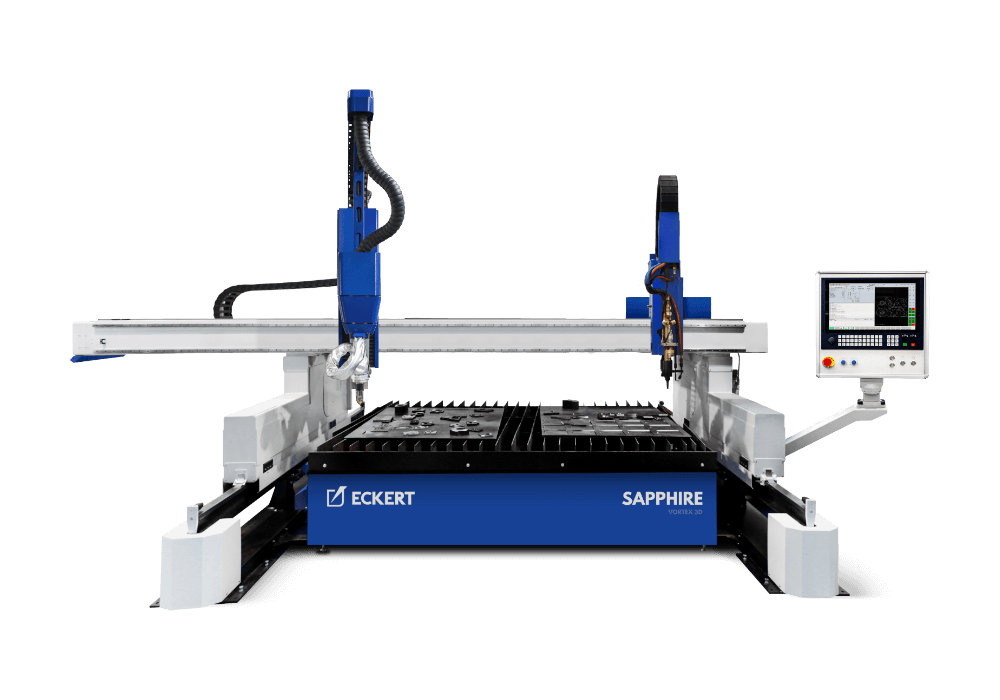

Eckert Sapphire Plazmavágó gép
Miért válassza a Sapphire Plazmavágót?
Az Eckert Sapphire plazmavágó gép a nehézipar megbízható társa. Kiváló 2D és 3D vágási képessége lemezek, csövek és gerendák precíz megmunkálását teszi lehetővé, akár 200 mm vastagságig.
Stabil, hegesztett acélgerendás konstrukciója kiváló merevséget biztosít. Az ECS872 érintőképernyős vezérlőpanel extrém körülmények között is megbízható működést garantál. A Vortex 3D fej teljesen automatizált bevel és lesarkító vágásokat tesz lehetővé.
Korlátlanul bővíthető munkaterülete és kiterjedt vágási paraméter adatbázisa rugalmas alkalmazást biztosít. Fejlett biztonsági rendszerei védik a kezelőket, így a Sapphire ideális választás a nagy teljesítményű, precíz plazmavágáshoz.
Sapphire Plazmavágó: A nehézipar megbízható partnere
Gyártó
Az Eckert egy lengyel székhelyű vállalat, amely több mint 25 éve meghatározó szereplője a fémmegmunkáló iparnak. Az innovatív megoldásairól és magas minőségi követelményeiről ismert Eckert világszerte elismert termékei közé tartoznak a plazma-, lézer- és vízsugaras vágógépek. A vállalat célja, hogy ügyfelei számára a legmodernebb és leghatékonyabb megoldásokat kínálja, melyeket folyamatosan fejlesztenek a globális piaci igényeknek megfelelően. Az Eckert termékei nemcsak megbízhatóak és hatékonyak, hanem hozzájárulnak a fémmegmunkálás iparának innovatív fejlődéséhez is.
A Sapphire plazmavágó gép kimagasló teljesítményre készült, hogy a legkeményebb ipari körülmények között is helytálljon. Három műszakos munkarendben is garantálja a kiváló minőségű és hatékony vágást. Stabil szerkezete és fejlett technológiai megoldásai biztosítják a folyamatos, hibamentes működést, amit a legigényesebb ipari felhasználók is értékelnek.
A Sapphire ideális választás a nehézipar számára, népszerű a gépgyártó üzemek, hajógyárak és minden olyan helyen, ahol az hatékonyság és megbízhatóság elengedhetetlen. A gép sokoldalúságát a plazma- és oxigénvágás, plazmajelölés, pontjelölés és fúrás lehetőségei biztosítják, így még a legkomplexebb vágási feladatok is könnyedén megoldhatók. Több mint 400 ipari üzem használja sikeresen a Sapphire plazmavágót, bizonyítva annak kiválóságát és megbízhatóságát.
- Magas dinamikájú és precíz automatikus 2D/3D vágás lemezek, csövek és gerendák esetében
- Típustól függően képes akár 200 mm vastagságú lemezek feldolgozására
- Kiterjesztett adatbázis előre definiált vágási paraméterekkel
- Lehetőség a munkaterület hosszának korlátlan növelésére
Konstrukció
A portál szerkezet alapja a hegesztett acélgerendákon nyugszik, amelyek a feszültségmentesítésnek köszönhetően magas merevséget biztosítanak, miközben viszonylag kis tömegüket megtartják. Az alkalmazott konstrukciós megoldások biztosítják a gép geometriájának stabilitását, amely nem hajlamos az idomodásra nagy tömeg vagy hőterhelés esetén sem. Ez magas folyamatbiztonságot garantál a három műszakban dolgozó vállalatok számára is.
Moduláris elszívóasztalok
A moduláris vágóasztalok hatékonyan eltávolítják a port/füstöt a vágási folyamat során. A vágógép asztala cserélhető rácsokkal rendelkezik. A szerkezet biztosítja a biztonságot és produktivitást A vágóasztal intelligens por elszívó rendszerrel van ellátva. Minden szegmens rendelkezik elszívó csatornával, ráccsal, hulladéktartállyal és pneumatikusan vezérelt csapóajtóval.
Oxy lángvágófej
A lángvágás az alacsony széntartalmú és kevésbé ötvözött szerkezeti acélok vágására szánt megoldás. Képes széles körű anyagvastagság feldolgozására. A fej magasságérzékelővel, automatikus gyújtással és a manuális szögbeállítás lehetőségével rendelkezik.
Vortex 3D fej
A teljesen automatizált plazmavágó fej lehetővé teszi a nagyon pontos ferde és dőlt élképzést egyetlen lemezvágási folyamat során. A fej +/- 540° fokos szögben való elfordulása és a +/- 52° fokos dőlésszöge teszi a vágógépünket egy univerzális eszközzé, amely képes három dimenzióban dolgozni. Kiválóan alkalmazható a hegesztési felületek előkészítésévre.
A Vortex 3D vágófej speciális szenzorokkal van felszerelve: ütközésgátló, elektromos/mechanikai érintkezés és magasságérzékelő. Ez lehetővé teszi olyan technológiák használatát, mint a Contour Cut®, Contour Cut Speed®, Diameter Pro® és a True Hole®.
ECS872 magas minőségű ipari vezérlő érintőképernyővel. Megbízható alkatrészekből összeállított rendszer, ami ellenáll a munka során jelentkező behatásoknak és biztosítja a hibamentes működést. A saját fejlesztésű szoftver és az ipari hardver háttér biztosítja a gép kapacitásának maximális kihasználását.
Az Eckert CAD/CAM 3D szoftver egy felhasználói licenc, amely a LANTEK platformra épül, és a fémlemezvágó gépek oxigén-, plazma- és vízsugaras CNC-programozásának, teríték optimalizálásának és automatizálásának céljára szolgál. A LANTEK CAD/CAM rendszert kifejezetten úgy tervezték, hogy automatizálja a fémlemezvágó gépek programozását, és kielégítse az ügyfelek legmagasabb elvárásait a fémlemez megmunkálás terén.
A szoftver segítségével a felhasználók számos feladatot végezhetnek el, beleértve a DXF és DWG fájlok importálását, valamint a CAM-Tools modul használatát, amely hét különböző parancsot tartalmaz a hibás geometriák javítására. Ez különösen hasznos, ha a rajzokat más rendszerekben, például az IGEMS-ben hozták létre. A 3D CAM modul kifejezetten a plazmavágáshoz készült, és tartalmazza a vágáshoz, jelöléshez és fúráshoz szükséges összes parancsot.
A vizuális vágásvezérlés és szimulációs modul segítségével a felhasználók valós időben láthatják a vágási folyamatot, míg a számítási modul pontos idő- és költségbecsléseket generál jelentésekkel együtt. A rendszer adatbázis kezelése lehetővé teszi az összes vágási paraméter és program egyszerű tárolását és visszakeresését. Ezt a szoftvert kizárólag az Eckert CNC vágógépekkel való munkához fejlesztették ki, hogy maximális hatékonyságot és pontosságot biztosítson a felhasználók számára.
