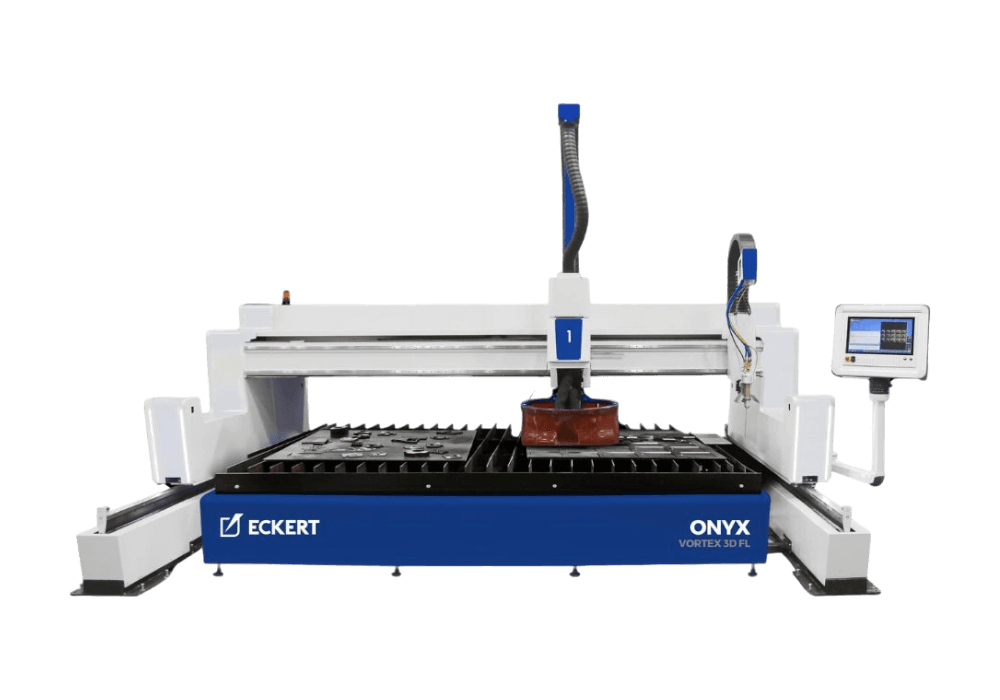

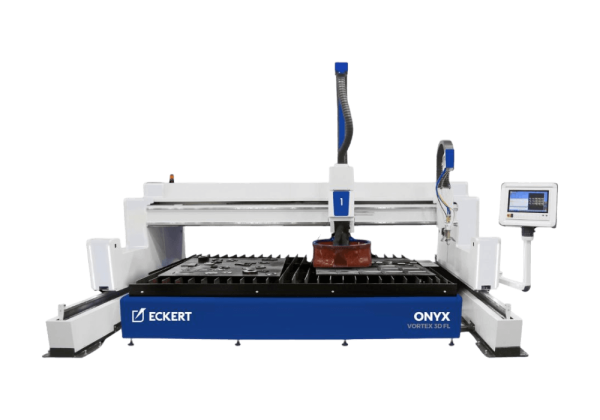

Eckert Onyx Plazmavágó gép
Onyx Plazmavágó 3D szabadsággal: egy gép, amely vastag lemezen, csövön és profilon is szögben gondolkodik.
Az Eckert Onyx plazma- és lángvágó gép modern, nagy merevségű konstrukciót kínál 2D és 3D ipari vágási feladatokhoz. Zárt profilokból épített szerkezete, dupla lineáris vezetései és módosított hajtásrendszere stabil, pontos működést biztosít akár 300 mm-es anyagvastagságig.
A Dual Flex 3D fej, a Vortex 3D FL fej, az i-Vision érintőképernyős vezérlés és az előre definiált vágási paraméter-adatbázis gyorsabb, kényelmesebb és pontosabb munkavégzést tesz lehetővé. A gép lemezek, csövek és profilok vágására, valamint ferdevágások és élletörések készítésére is alkalmas.
Az Onyx fejlett biztonsági rendszerekkel, Power LED világítással, fényfüggönyökkel, moduláris elszívóasztallal és bővíthető felszereltséggel rendelkezik. Ideális választás olyan üzemeknek, amelyek sokoldalú, erős és hosszú távon fejleszthető CNC plazma- és lángvágó gépet keresnek.
Eckert Onyx CNC plazma- és lángvágó gép
3D szabadság, nehézipari pontosság
Az Eckert Onyx egy modern felépítésű CNC plazma- és oxigénvágó gép, amelyet nagy pontosságú, sokoldalú ipari vágási feladatokra terveztek. Fejlett szerkezeti kialakítása, innovatív technológiai megoldásai és ergonomikus kezelése különösen alkalmassá teszik lemezek, csövek és profilok precíz megmunkálására.
Az Onyx egyik legnagyobb előnye, hogy a plazmavágást és az oxigénes lángvágást egy nagy teherbírású, rugalmasan konfigurálható rendszerben egyesíti. A gép akár 300 mm-es vágási vastagságig alkalmazható, miközben a 3D vágófejek lehetővé teszik a ferdevágások, élletörések és hegesztési előkészítések pontos elkészítését is.
A modern CNC vezérlés, a hőállóbb szerkezeti kialakítás és a többféle vágási technológia támogatása miatt az Onyx erős választás olyan gyártási környezetekbe, ahol a rugalmasság, a pontosság és a nagy vágási teljesítmény egyszerre fontos.
Főbb jellemzők
Széles anyagvastagság-tartományban használható, gyors plazmavágással és nagy vastagságú acélokhoz alkalmas oxigénes lángvágással.
Vékonyabb és vastagabb alapanyagok feldolgozására is alkalmas, így sokféle gyártási feladatot képes kiszolgálni.
Cserélhető pisztolyokkal 3D plazma- és 3D oxigénvágásra is használható, gyors átállással és nagy technológiai rugalmassággal.
Automatizált ferdevágást, élletörést és Y, V, K hegesztési élek előkészítését teszi lehetővé.
Modern, érintőképernyős ipari CNC vezérlés, mozgatható karon elhelyezve a kényelmes és átlátható kezeléshez.
Nagy keresztmetszetű, zárt profilokból készülő felépítése nagy merevséget és hosszú távú pontosságot biztosít.
A Power LED világítás, a fényfüggönyök és a biztonsági rendszerek kényelmesebb és védettebb munkakörnyezetet teremtenek.
Támogatja a Hypertherm® True Hole™ és a Kjellberg® Contour Cut™ technológiákat a pontosabb furatok és szebb kontúrok érdekében.
Technológia
Dual Flex 3D fejA Dual Flex 3D egy univerzális vágófejrendszer, amely cserélhető pisztolyokkal biztosítja a 3D plazma- és oxigénvágást. A pisztolycsere néhány másodperc alatt elvégezhető, így a gép gyorsan átállítható különböző vágási feladatokra. A közös fej- és tartórendszer növeli a hasznos munkaterületet, miközben bővíti a lemezek, csövek és profilok vágási, valamint élletörési lehetőségeit. A korlátlan forgás és a ±52° döntési tartomány különösen hasznos több elem hatékony gyártásánál. |
 |
 |
Masszív gépszerkezetAz Onyx nagy keresztmetszetű, zárt profilokból épül fel. Ez a kialakítás nagy merevséget, stabil mozgást és hosszú távú pontosságot biztosít. A speciálisan kialakított pályarendszer, a nagy méretű vezetőkocsik és a dupla lineáris vezetékek együtt javítják a gép stabilitását, biztonságát és pontosságát. |
Eckert i-Vision vezérlésAz Eckert i-Vision Controller ipari kivitelű vezérlőrendszer, Corning® Gorilla® Glass érintőképernyővel. A nagy teljesítményű hardver, a masszív felépítés és az egyszerű kezelőfelület lehetővé teszi a gép funkcióinak hatékony kihasználását. A mozgatható karra szerelt vezérlő kényelmes és biztonságos kezelést biztosít. A kezelő a vezérlés használata közben folyamatosan figyelheti a vágási folyamatot is. |
 |
 |
Moduláris elszívóasztalA moduláris elszívóasztal hatékonyan távolítja el a vágás során keletkező port és füstöt. Az önhordó asztalszerkezet cserélhető rácsokkal készül. A szegmensek tartószerkezetből, elszívócsatornákból, ferde rácsból, salakgyűjtőből és pneumatikusan vezérelt csatornákból állnak. Ez megbízható, biztonságos és hatékony elszívást biztosít a vágási területen. |
Oxigénes lángvágó pisztolyAz oxigénes lángvágó pisztoly szerkezeti, alacsony széntartalmú és alacsony ötvözésű acélok vágására alkalmas. A rendszer széles anyagvastagság-tartományban használható. Magasságérzékelővel, automatikus gyújtással és manuális szögállítási lehetőséggel rendelkezik, így pontos és jól kontrollálható vágási folyamatot biztosít nagy vastagságú anyagok esetén is. |
 |
 |
Vortex 3D FL fejA teljesen automatizált Vortex 3D FL plazmavágó fej pontos ferdevágást és élletörést tesz lehetővé egyetlen lemezvágási folyamaton belül. A ±540° forgási tartomány és a ±52° döntési szög alkalmassá teszi a fejet háromdimenziós vágási feladatokra, valamint Y, V és K hegesztési élek előkészítésére. A fej ütközésvédelmi, elektromos/mechanikus érintésérzékelő és magasságérzékelő szenzorokkal rendelkezik. A rendszer támogatja a Contour Cut®, Contour Cut Speed®, Diameter Pro® és True Hole® technológiákat. |
Vortex 3D FL fejA Vortex 3D FL fej automatizált ferdevágást, élletörést és háromdimenziós vágási feladatokat tesz lehetővé. Különösen hasznos hegesztési élek előkészítéséhez és összetettebb alkatrészek gyártásához. |
 |
 |
ElszívórendszerA vágás során keletkező füstök és porok eltávolítására nagy teljesítményű elszívórendszer alkalmazható. A szűrőfelület 80–240 m² között, a légszállítás pedig akár 15 000 m³/h teljesítményig választható. Opcionális szikraoltó rendszer is rendelhető, amely védi a szűrőbetéteket és növeli azok élettartamát. |
Automata palettaasztalAz automata palettaasztal két munkaterületet biztosít. Amíg az egyik oldalon a vágás történik, a másik oldalon elvégezhető a kész alkatrészek eltávolítása vagy az új alapanyag betöltése. A rendszer szalagos kihordóval és biztonsági lézerkapukkal is felszerelhető. |
 |
 |
PontjelölésA pontjelölő egység tartós feliratokat és azonosítókat készít a lemez felületén. A jelölés edzett tűvel történik, mechanikus pontütéssel. |
PlazmajelölésA plazmajelölés vonalak, feliratok és alakzatok létrehozására használható. Segíti a hegesztési, hajlítási és szerelési folyamatokat, valamint az alkatrészek technológiai azonosítását és nyomon követhetőségét. |
 |
 |
ESR rendszerAz opcionális ESR rendszer csővágási feladatokra használható plazma- vagy oxigénvágó fejjel. A rendszer a gép munkaterületén kívül is működtethető, és 50–900 mm átmérőjű csövek feldolgozására alkalmas. |
PortálhosszabbításA portálhosszabbítás nagyobb méretű munkadarabok megmunkálását teszi lehetővé a kibővített munkaterületen. A gyors és kényelmes beállítást külön távirányító segíti. |
 |
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Modell | Onyx |
| Hajtások | AC szervó |
| Vágási szélesség | 2 000–7 000 mm |
| Alap munkahossz | tetszőleges hossz 1 500 mm-től |
| Pozicionálási sebesség | 25 000 mm/perc |
| Vágási vastagság | akár 300 mm |
| Vágási minőség | PN-EN ISO 9013 |
| Pozicionálási pontosság | PN-EN 28206 |
| Vágóasztal magassága | 740–760 mm |
Standard plazma áramforrások
Az alábbi értékek az adott plazma áramforrások maximális átszúrási és szélről indított vágási képességeit mutatják. A tényleges vágási értékek az anyag típusától, szerkezetétől, vastagságától, valamint a magasságérzékeléstől és a hajtásrendszertől is függnek.
Hypertherm áramforrások
| Áramforrás | Max. átszúrás | Max. vágás szélről indítva |
|---|---|---|
| Powermax 45 SYNC | 12 mm | 29 mm |
| Powermax 65 SYNC | 16 mm | 32 mm |
| Powermax 85 SYNC | 20 mm | 38 mm |
| Powermax 105 SYNC | 22 mm | 50 mm |
| Powermax 125 | 25 mm | 57 mm |
| MaxPRO 200 | 32 mm | 75 mm |
| XPR 170 | 40 mm | 60 mm |
| XPR 300 | 50 mm | 80 mm |
| XPR 460 | 64 mm | 102 mm |
| HPR 400 XD | 50 mm | 80 mm |
| HPR 800 XD | 50 mm | 80 mm |
Kjellberg áramforrások
| Áramforrás | Max. átszúrás | Max. vágás szélről indítva |
|---|---|---|
| CutFire 100i | 20 mm | 40 mm |
| K200 | 35 mm | 60 mm |
| HiFocus 161i Neo | 30 mm | 50 mm |
| HiFocus 280i Neo | 40 mm | 70 mm |
| HiFocus 360i Neo | 50 mm | 80 mm |
| HiFocus 440i Neo | 50 mm | 120 mm |
| HiFocus 600i Neo | 80 mm | 160 mm |
| SmartFocus 130 | 25 mm | 40 mm |
| SmartFocus 170 | 30 mm | 50 mm |
| SmartFocus 200 | 30 mm | 60 mm |
| SmartFocus 300 | 40 mm | 80 mm |
| SmartFocus 400 | 50 mm | 100 mm |
| Q1500 | 30 mm | 60 mm |
| Q3000 | 50 mm | 80 mm |
| Q4500 | 50 mm | 120 mm |
