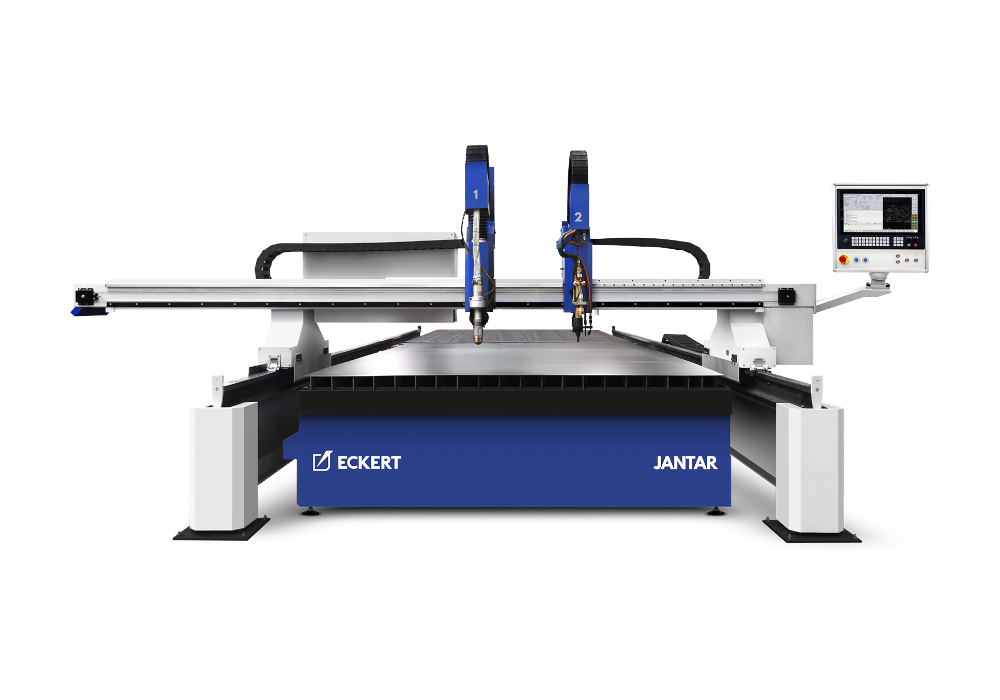

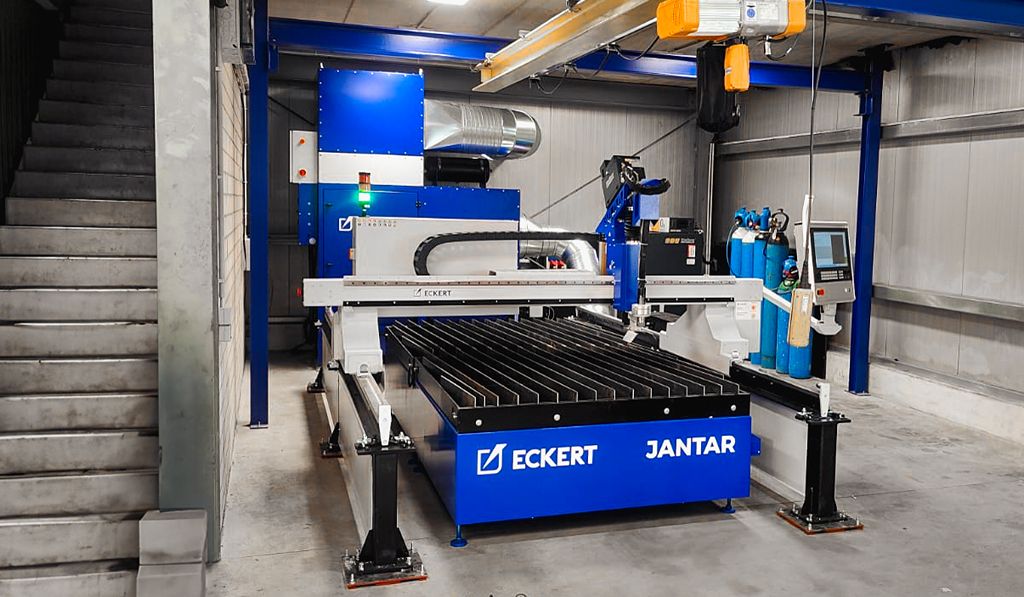

Eckert Jantar Plazmavágó gép
Jantar Plazmavágó: Több feladat, egy biztos gép – lemezhez, csőhöz és profilhoz.
Az Eckert Jantar CNC plazma- és lángvágó gép sokoldalú, dinamikus és költséghatékony megoldást kínál ipari vágási feladatokhoz. Stabil, hegesztett acélszerkezete pontos és megbízható működést biztosít, miközben a gép akár 100 mm-es anyagvastagságig is használható.
Az ECS 872 érintőképernyős CNC vezérlés, a HD 3000 plazmatartó, a moduláris elszívóasztal és az előre definiált vágási paraméterek gyors, hatékony és kezelőbarát munkavégzést tesznek lehetővé. A rendszer lemezek, csövek, zártszelvények és profilok megmunkálására is alkalmas.
A Jantar fúróegységgel, plazmajelöléssel, pontjelöléssel, automata palettaasztallal és ESR csővágó rendszerrel is bővíthető. Jó ár-érték aránya, rugalmas konfigurálhatósága és korlátlanul bővíthető munkaterülete miatt ideális választás olyan üzemeknek, amelyek sokoldalú, hosszú távon fejleszthető CNC vágógépet keresnek.
Eckert Jantar CNC plazma- és lángvágó gép
Sokoldalú CNC plazma- és lángvágó gép ipari felhasználásra
Az Eckert Jantar az Eckert egyik legnépszerűbb CNC plazma- és oxigénvágó gépe, amely a nagy vágási sebességet, a pontosságot és a kedvező üzemeltetési költségeket egyesíti. A gép dinamikus működése és rugalmas konfigurálhatósága miatt kis- és nagyvállalatok számára egyaránt alkalmas választás.
A Jantar plazmavágó és oxigénes lángvágó rendszerrel is felszerelhető, így széles anyagvastagság-tartományban használható. A gép lemezek, csövek, zártszelvények és profilok pontos 2D vágására is alkalmas, miközben bővíthető plazmajelöléssel, pontjelöléssel, fúróegységgel, csővágó rendszerrel és egyéb kiegészítőkkel.
Főbb jellemzők
Gazdagon felszerelt alapváltozatot, magas vágási teljesítményt és széles körű bővíthetőséget kínál versenyképes beruházási költséggel.
Nagy sebességű és pontos 2D vágásra készült síklemezek, csövek, zártszelvények és profilok megmunkálásához.
Vékonyabb, közepes és nagyobb vastagságú szerkezeti acélok feldolgozására is használható.
A kiterjedt vágási paraméter-adatbázis megkönnyíti a technológiai beállításokat és gyorsítja a gyártás-előkészítést.
A munkaterület hossza igény szerint bővíthető, így a gép nagyobb alapanyagok feldolgozására és kapacitásnövelésre is alkalmas.
Plazmavágás, oxigénvágás, fúrás, jelölés és csővágás is integrálható egy rendszerbe az adott üzem igényei szerint.
Technológia

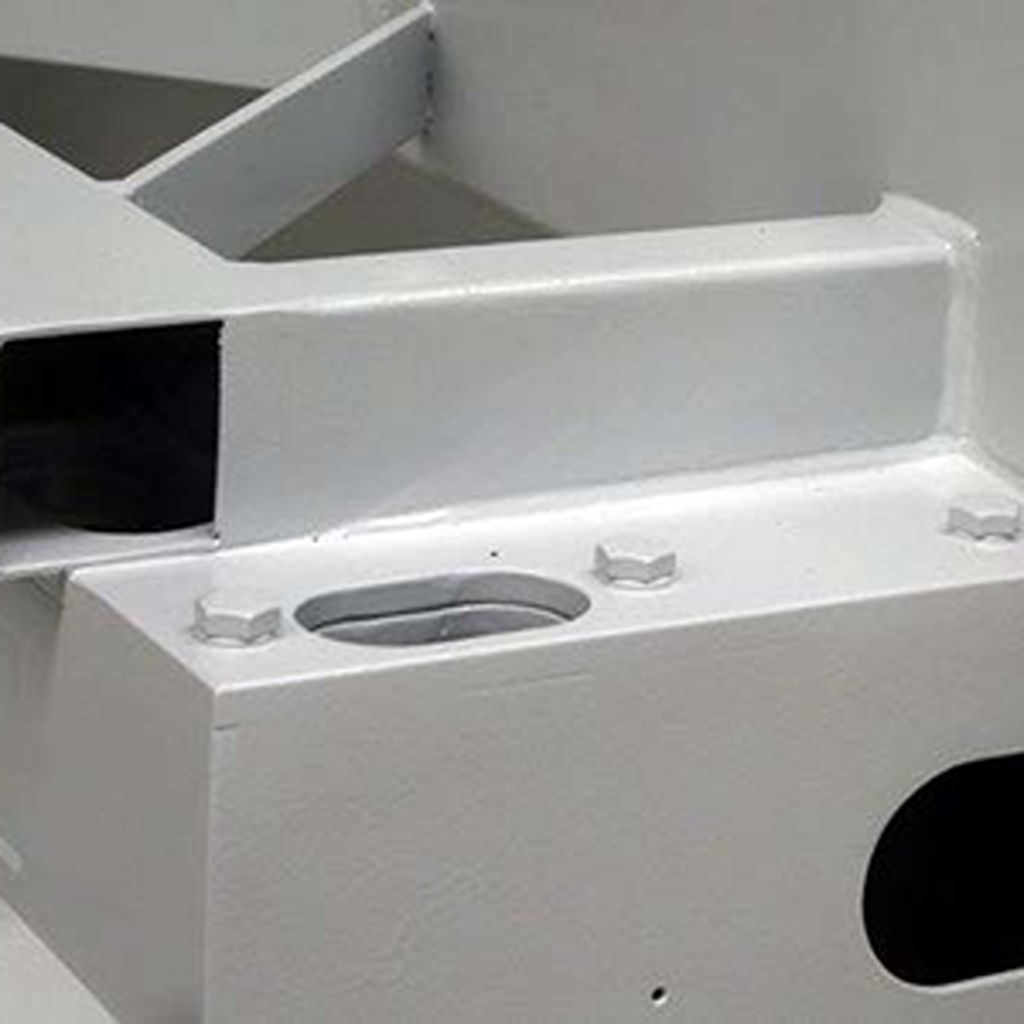

Stabil acélszerkezetA Jantar portálszerkezete feszültségmentesített, hegesztett acélgerendákból készül. Ez nagy merevséget biztosít viszonylag alacsony szerkezeti tömeg mellett. A stabil geometria nagy tömegű munkadarabok és hőterhelés esetén is segíti a pontos, megbízható működést, akár háromműszakos üzemben is. |
 |
 |

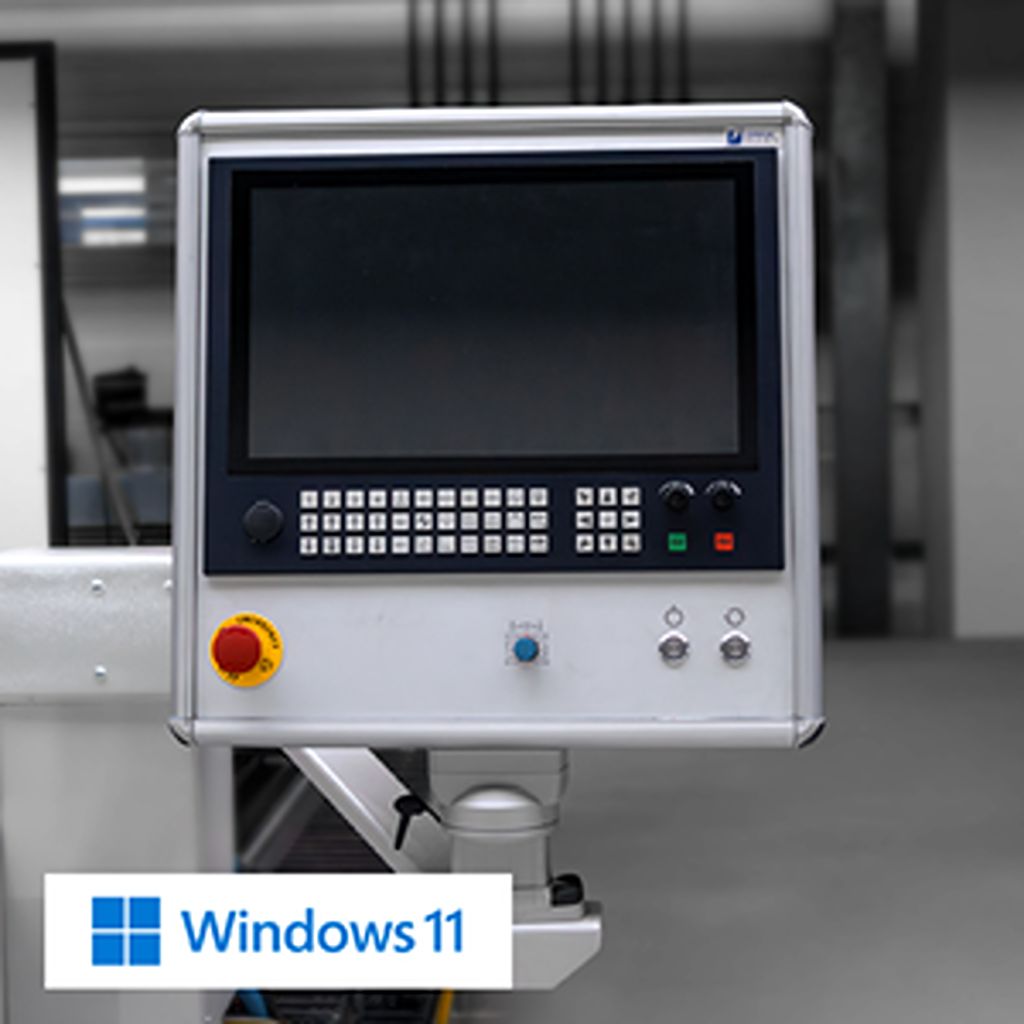

ECS 872 CNC vezérlésA gép ECS 872 CNC vezérlőközponttal rendelkezik, amely ipari kivitelű, érintőképernyős kezelőfelületet kínál. A strapabíró felépítés, a nagy teljesítményű komponensek és az intuitív szoftver lehetővé teszik a gép képességeinek hatékony kihasználását nehezebb üzemi körülmények között is. |

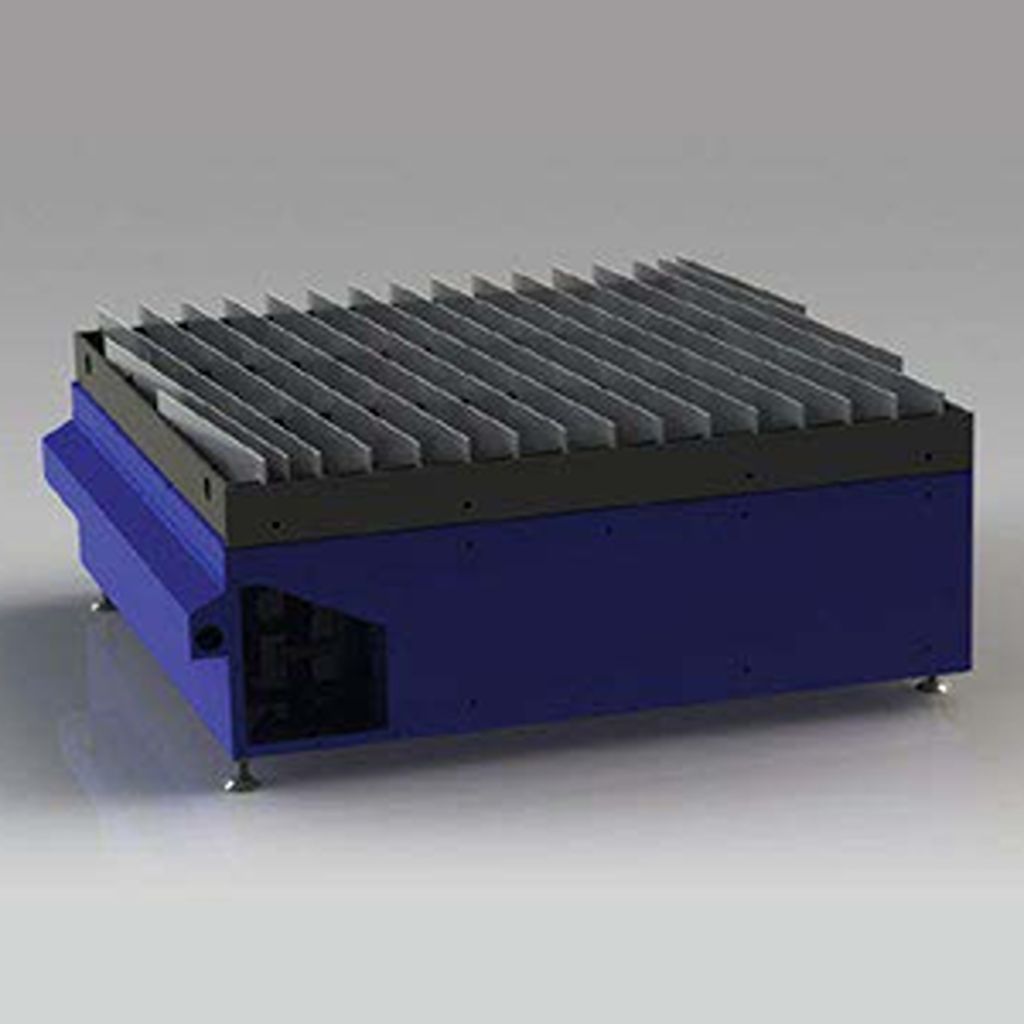

Moduláris elszívóasztalA Jantar moduláris elszívóasztala hatékonyan távolítja el a vágás során keletkező port és füstöt. Az önhordó szerkezetű asztal cserélhető rácsokkal készül. A szegmensek tartószerkezetből, elszívócsatornákból, ferde rácsból, salakgyűjtőből és pneumatikusan vezérelt csatornákból állnak, így tisztább és biztonságosabb munkakörnyezetet biztosítanak. |
 |
 |

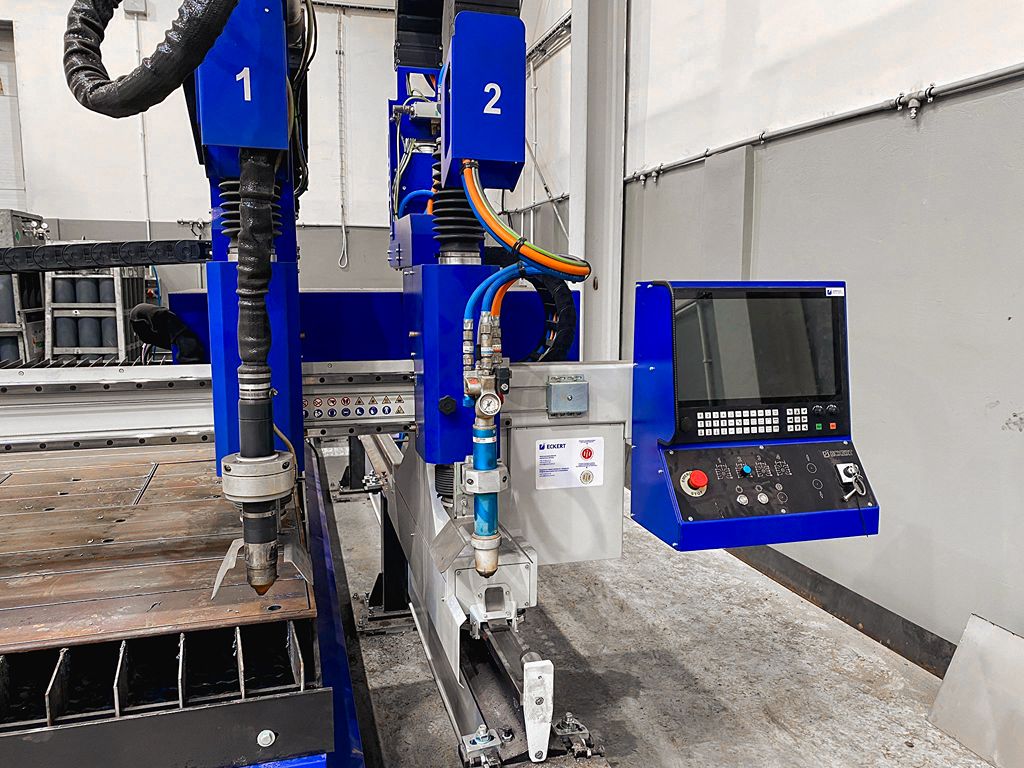

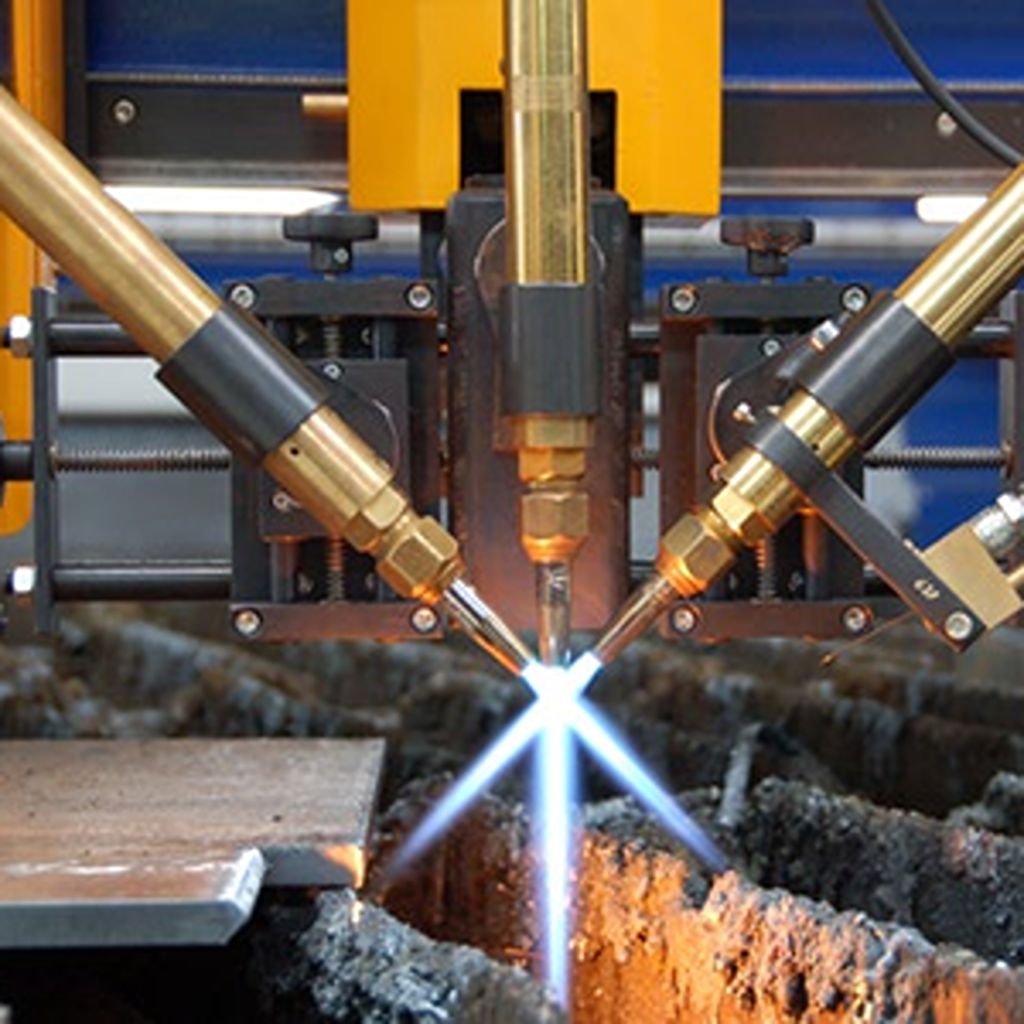

Oxigénes lángvágó pisztolyAz oxigénes lángvágó rendszer szerkezeti, alacsony széntartalmú és alacsony ötvözésű acélok vágására alkalmas. A pisztoly széles anyagvastagság-tartományban használható, magasságérzékelővel, automatikus gyújtással és manuális szögállítási lehetőséggel rendelkezik. |

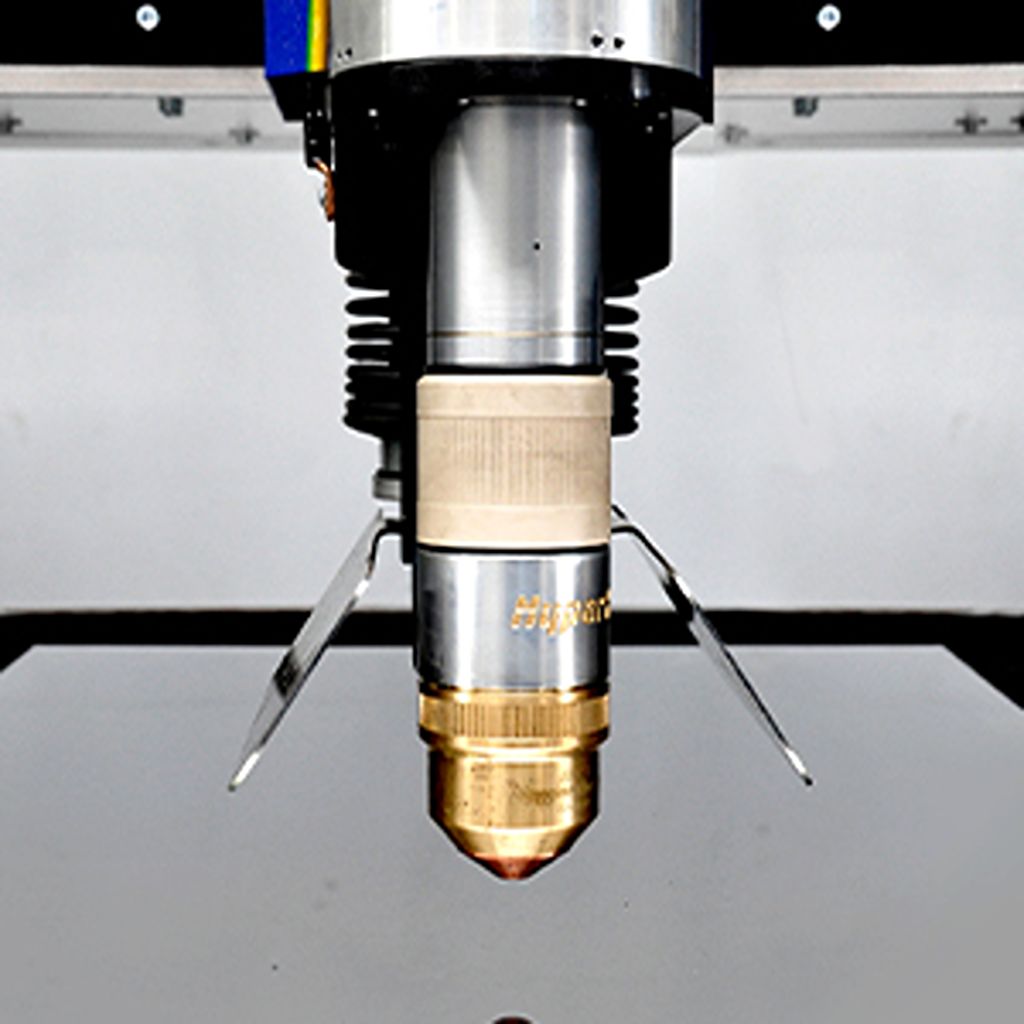

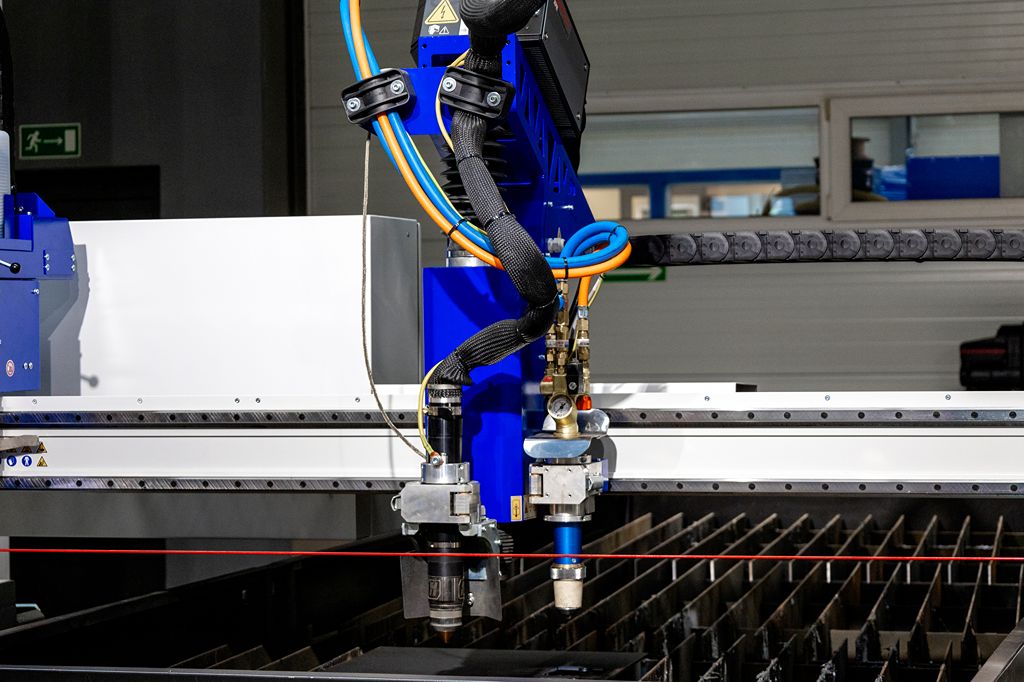

HD 3000 plazmatartóA HD 3000 tartó a modern plazmavágó pisztolyok teljesítményének kihasználására készült. A golyósorsós hajtás és a nagy nyomatékú szervomotor pontosabb és dinamikusabb Z-tengely vezérlést biztosít. A rendszer ütközésvédelmi, elektromos/mechanikus érintésérzékelő és magasságérzékelő szenzorokkal rendelkezik, így a vágófej optimális távolságban marad az anyagtól. Támogatja többek között a Contour Cut®, Contour Cut Speed®, Diameter Pro® és True Hole® technológiákat. |
 |

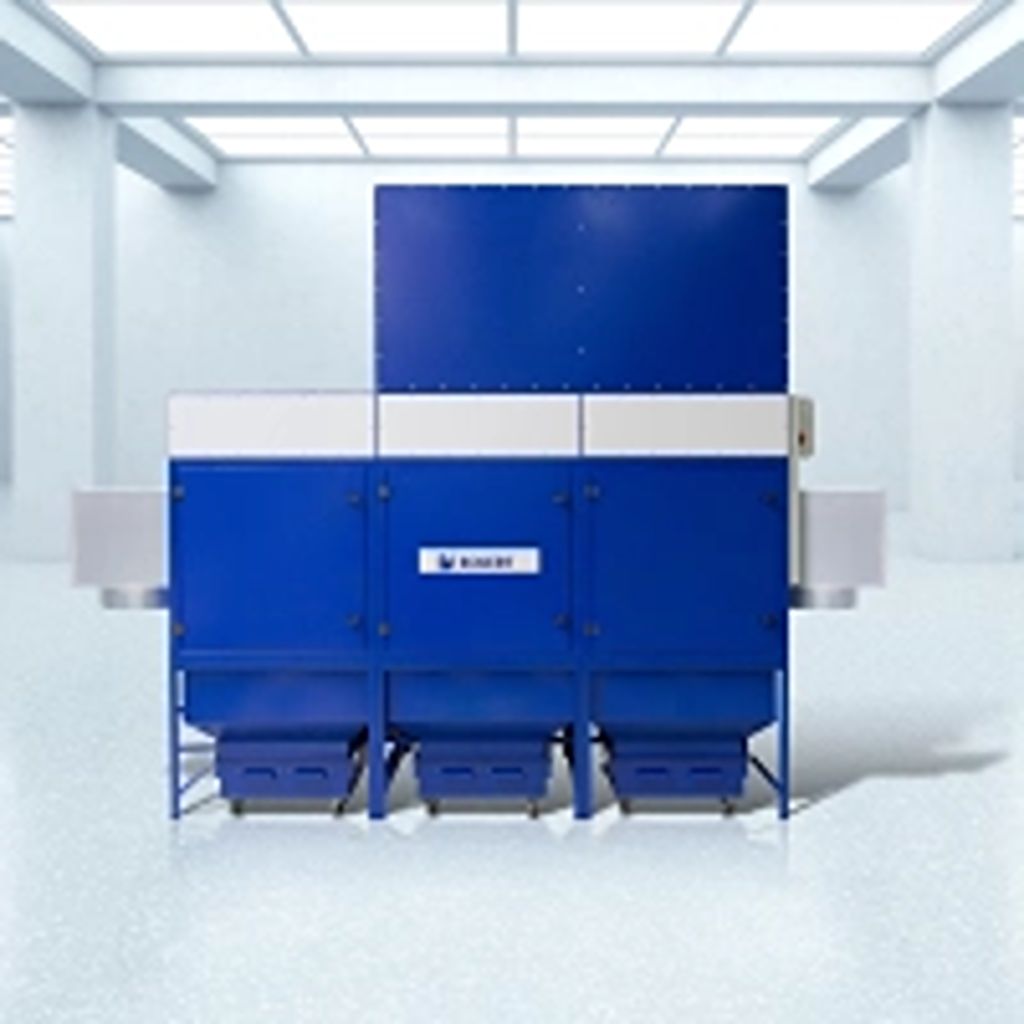

ElszívórendszerA vágás során keletkező füstök és porok eltávolítására nagy teljesítményű elszívórendszer alkalmazható. A rendszer segít tisztább, biztonságosabb munkakörnyezetet fenntartani, és opcionális szikraoltó rendszerrel is kiegészíthető a szűrőbetétek hosszabb élettartama érdekében. |
 |
 |

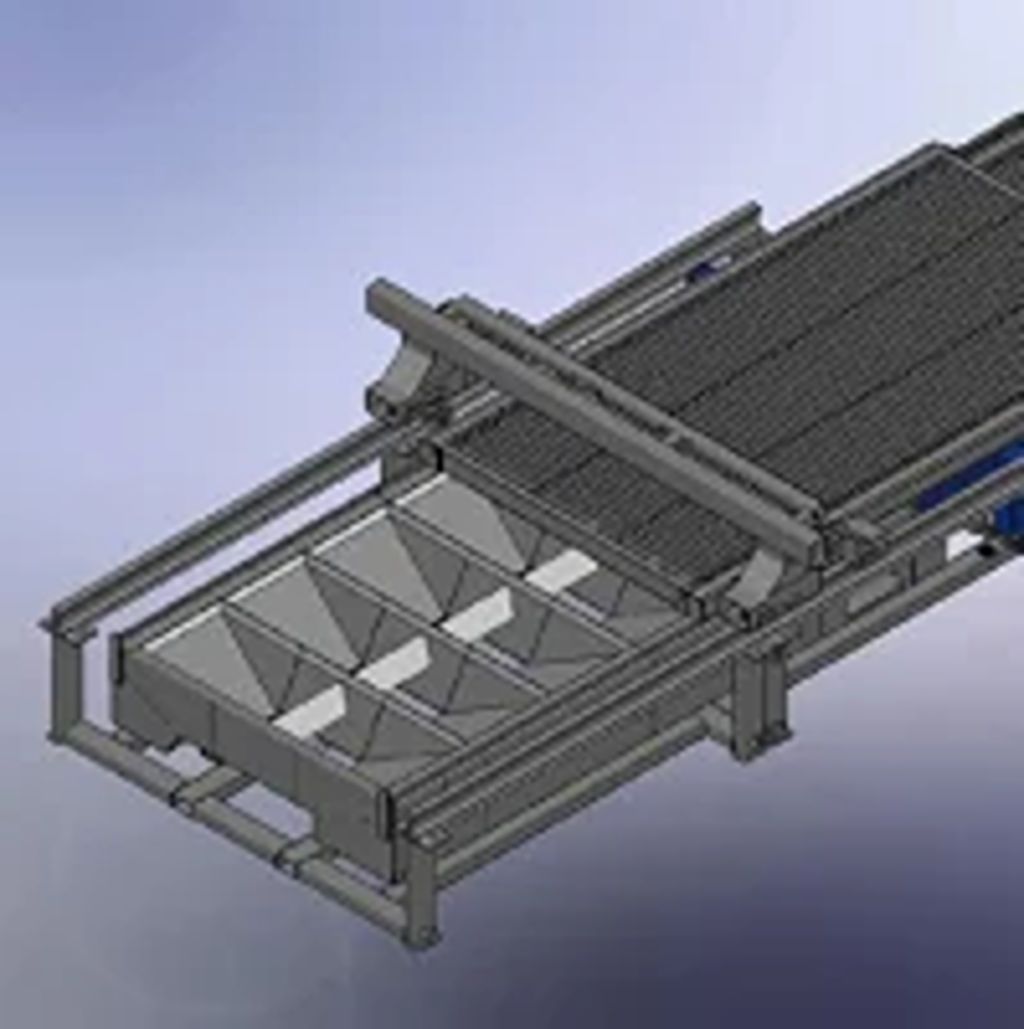

Automata palettaasztalAz automata palettaasztal két munkaterülettel rendelkezik, így a kész alkatrészek eltávolítása és az új alapanyag betöltése a vágási folyamat hatékonyabb szervezése mellett végezhető. A rendszer biztonsági lézerkapukkal is felszerelhető. |

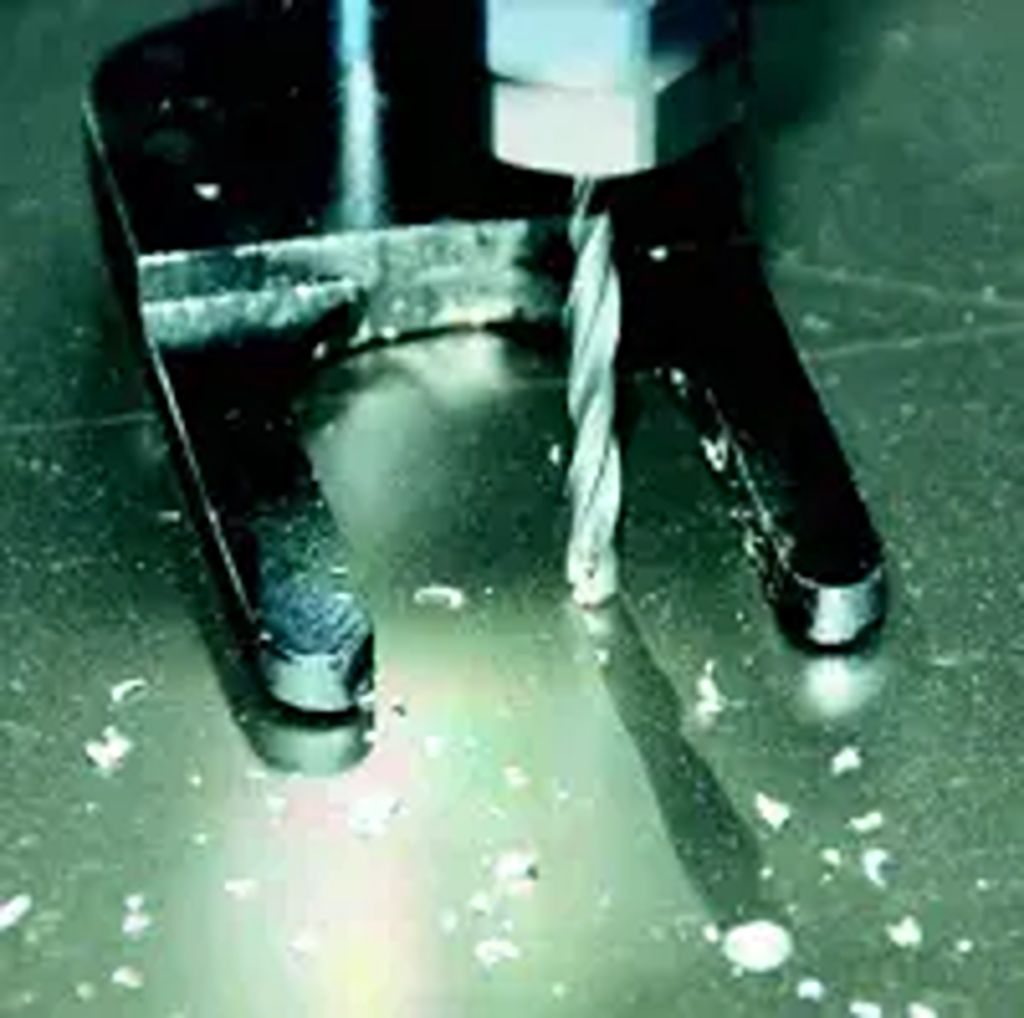

FúróegységA fúróegység előfúrásra és menetes furatok előkészítésére használható. Segítségével kiváltható a kézi pontfúrás, csökkenthető a ráfordított munkaidő, és pontosabb előkészítés érhető el a további megmunkálási műveletekhez. |
 |
 |

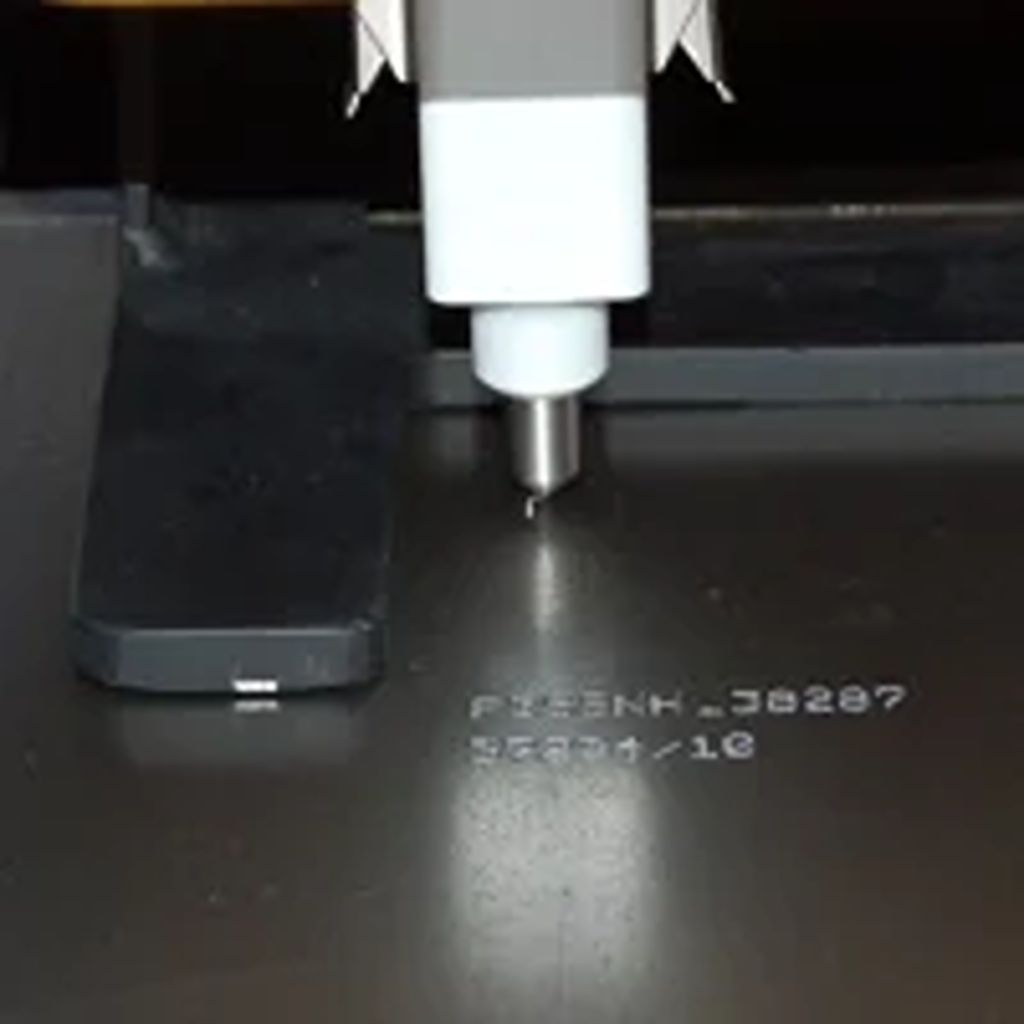

PontjelölésA pontjelölő egység tartós feliratok és azonosítók létrehozására alkalmas. A jelölés edzett tűvel történik, amely mechanikus pontütéssel viszi fel a megadott jelölést a lemez felületére. |

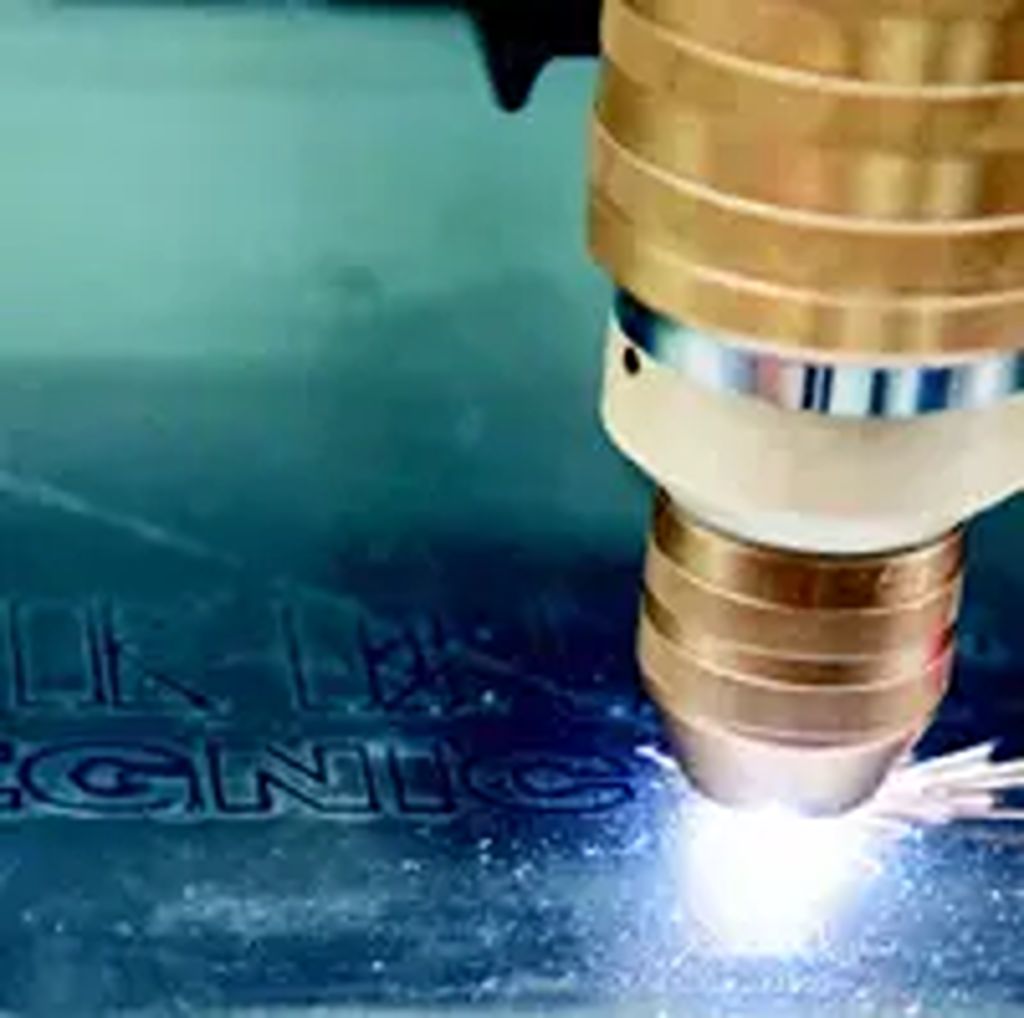

PlazmajelölésA plazmajelölés vonalak, feliratok és alakzatok létrehozását teszi lehetővé a lemezen. Ez segíti a hegesztési, hajlítási és összeállítási folyamatokat, valamint az alkatrészek nyomon követhetőségét. |
 |
 |

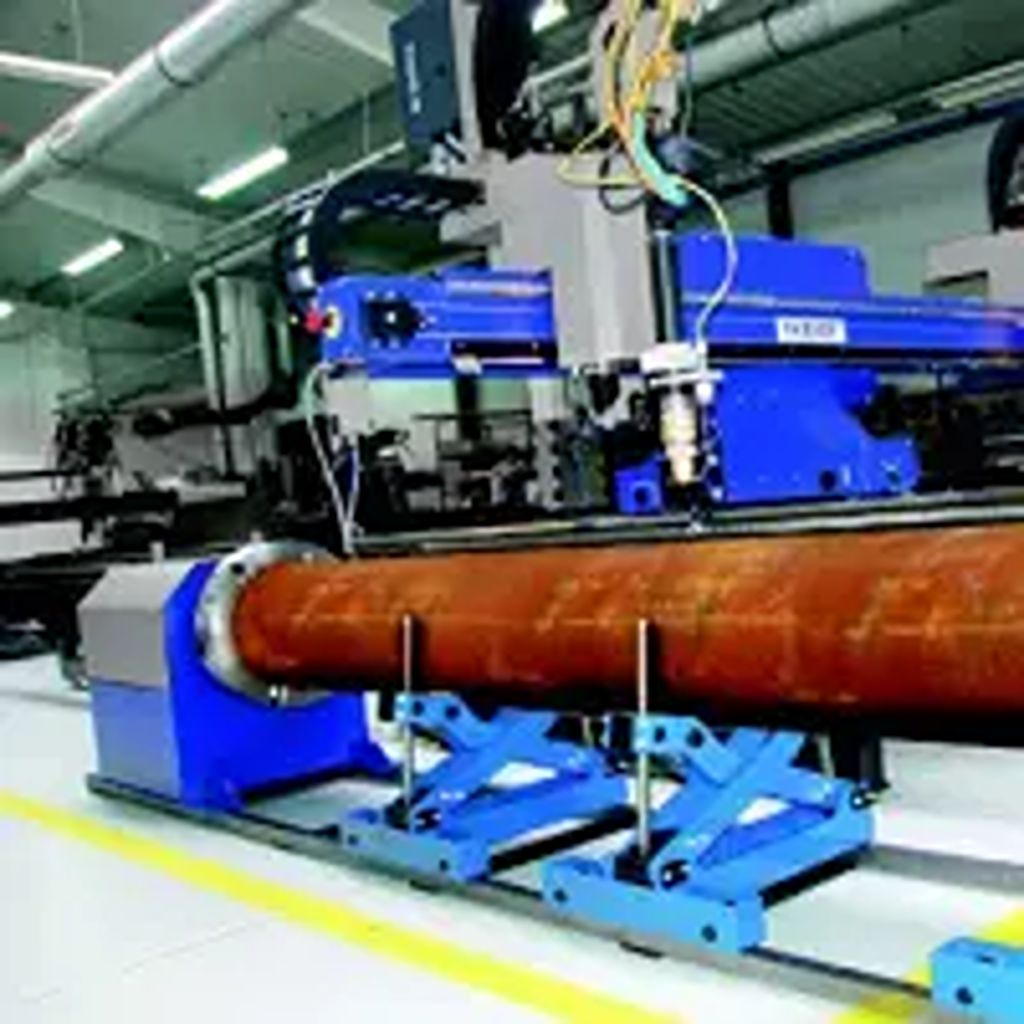

ESR rendszerAz opcionális ESR rendszer csővágási feladatokra használható plazma- vagy oxigénvágó fejjel. A rendszer a gép munkaterületén kívül is működtethető, és 50–900 mm átmérőjű csövek vágására alkalmas. |

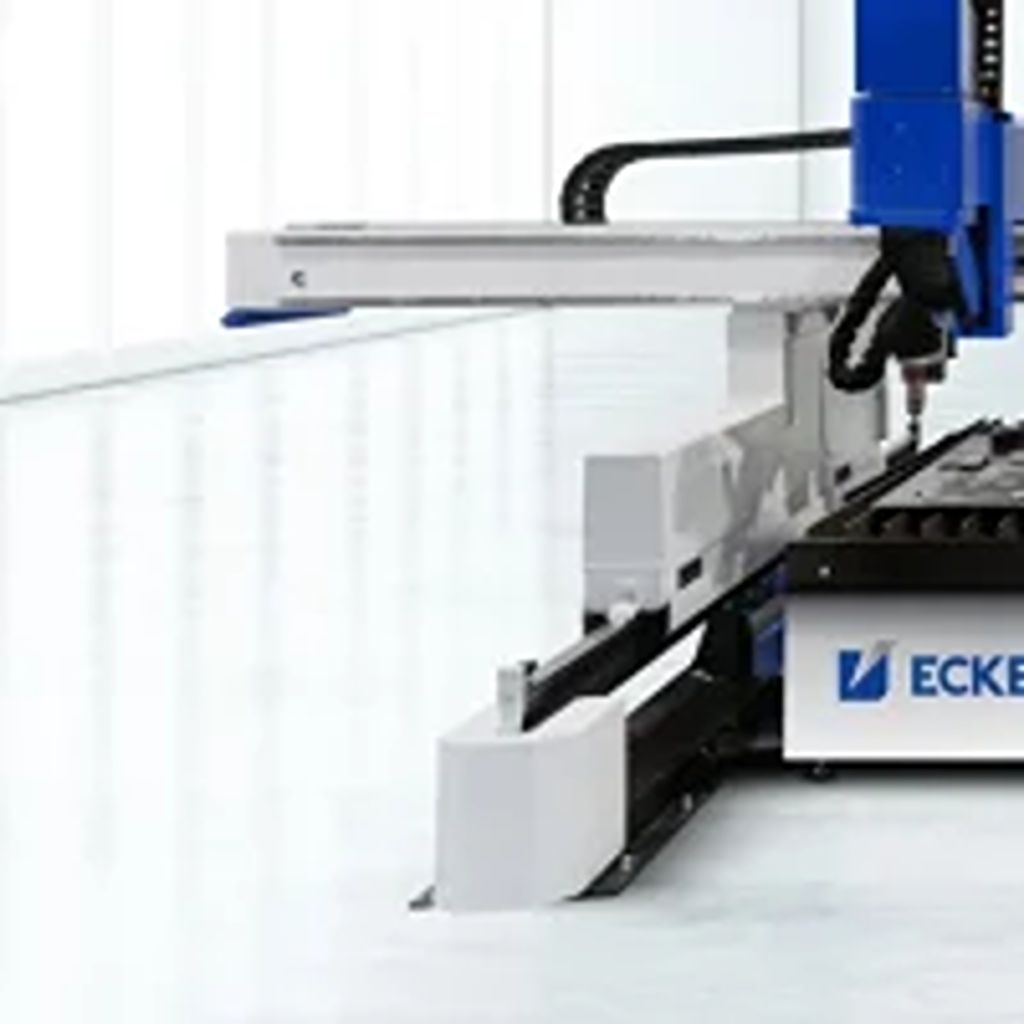

PortálhosszabbításA portálhosszabbítás nagyobb méretű munkadarabok megmunkálását teszi lehetővé a kibővített munkaterületen. Az egyszerű beállítást külön távirányító segíti, amely a szükséges alapfunkciókat tartalmazza. |
 |
| Paraméter | Érték |
|---|---|
| Modell | Jantar |
| Hajtások | AC szervó |
| Vágási szélesség | 1500, 2000, 2500, 3000 mm |
| Alap munkahossz | tetszőleges hossz 1500 mm-től |
| Pozicionálási sebesség | 25 000 mm/perc |
| Vágási vastagság | akár 100 mm |
| Vágási minőség | PN-EN ISO 9013 |
| Pozicionálási pontosság | PN-EN 28206 |
| Vágóasztal magassága | 740–760 mm |
Standard plazma áramforrások
Az alábbi értékek az adott plazma áramforrások maximális átszúrási és szélről indított vágási képességeit mutatják. A tényleges vágási értékek az anyag típusától, szerkezetétől, vastagságától, valamint a magasságérzékeléstől és a hajtásrendszertől is függnek.
Hypertherm áramforrások
| Áramforrás | Max. átszúrás | Max. vágás szélről indítva |
|---|---|---|
| Powermax 45 SYNC | 12 mm | 29 mm |
| Powermax 65 SYNC | 16 mm | 32 mm |
| Powermax 85 SYNC | 20 mm | 38 mm |
| Powermax 105 SYNC | 22 mm | 50 mm |
| Powermax 125 | 25 mm | 57 mm |
| MaxPRO 200 | 32 mm | 75 mm |
| XPR 170 | 40 mm | 60 mm |
| XPR 300 | 50 mm | 80 mm |
Kjellberg áramforrások
| Áramforrás | Max. átszúrás | Max. vágás szélről indítva |
|---|---|---|
| CutFire 100i | 20 mm | 40 mm |
| K200 | 35 mm | 60 mm |
| HiFocus 161i Neo | 30 mm | 50 mm |
| HiFocus 280i Neo | 40 mm | 70 mm |
| HiFocus 360i Neo | 50 mm | 80 mm |
| SmartFocus 130 | 25 mm | 40 mm |
| SmartFocus 170 | 30 mm | 50 mm |
| SmartFocus 200 | 30 mm | 60 mm |
| SmartFocus 300 | 40 mm | 80 mm |
| Q1500 | 30 mm | 60 mm |
| Q3000 | 50 mm | 80 mm |
Thermal Dynamics áramforrások
| Áramforrás | Max. átszúrás | Max. vágás szélről indítva |
|---|---|---|
| UltraCut 130 XT | 25 mm | 40 mm |
| UltraCut 200 XT | 40 mm | 65 mm |
| UltraCut 300 XT | 45 mm | 75 mm |
