Laxun Capry zárt csereasztalos kombi lézervágó
Miért válassza a Laxun Capry sorozatot?
A Laxun Capry sorozat egyetlen berendezésben egyesíti a síklemezek, csövek és különböző szelvények precíz fiber lézervágását. Teljesen zárt munkatere, gyors palettacserélő rendszere, automatikusan központosító pneumatikus tokmányai és gondosan összeállított ipari komponensei gyors, megbízható és hatékony termelést biztosítanak. Sokoldalú kombi kialakításával csökkenthető a szükséges gépek száma, miközben rugalmasan kezelhetők az eltérő lemez-, cső- és profilvágási feladatok.
A Capry sorozat 3050 × 1530, 4050 × 2030 és 6050 × 1530 mm-es lemez-munkatérrel érhető el. A választott gépmérettől függően 1,5–40 kW lézerteljesítménnyel konfigurálható, így a gyors vékonylemez-megmunkálástól a nagy teljesítményű vastaglemez-vágásig széles körű termelési igényekhez kínál megfelelő megoldást.

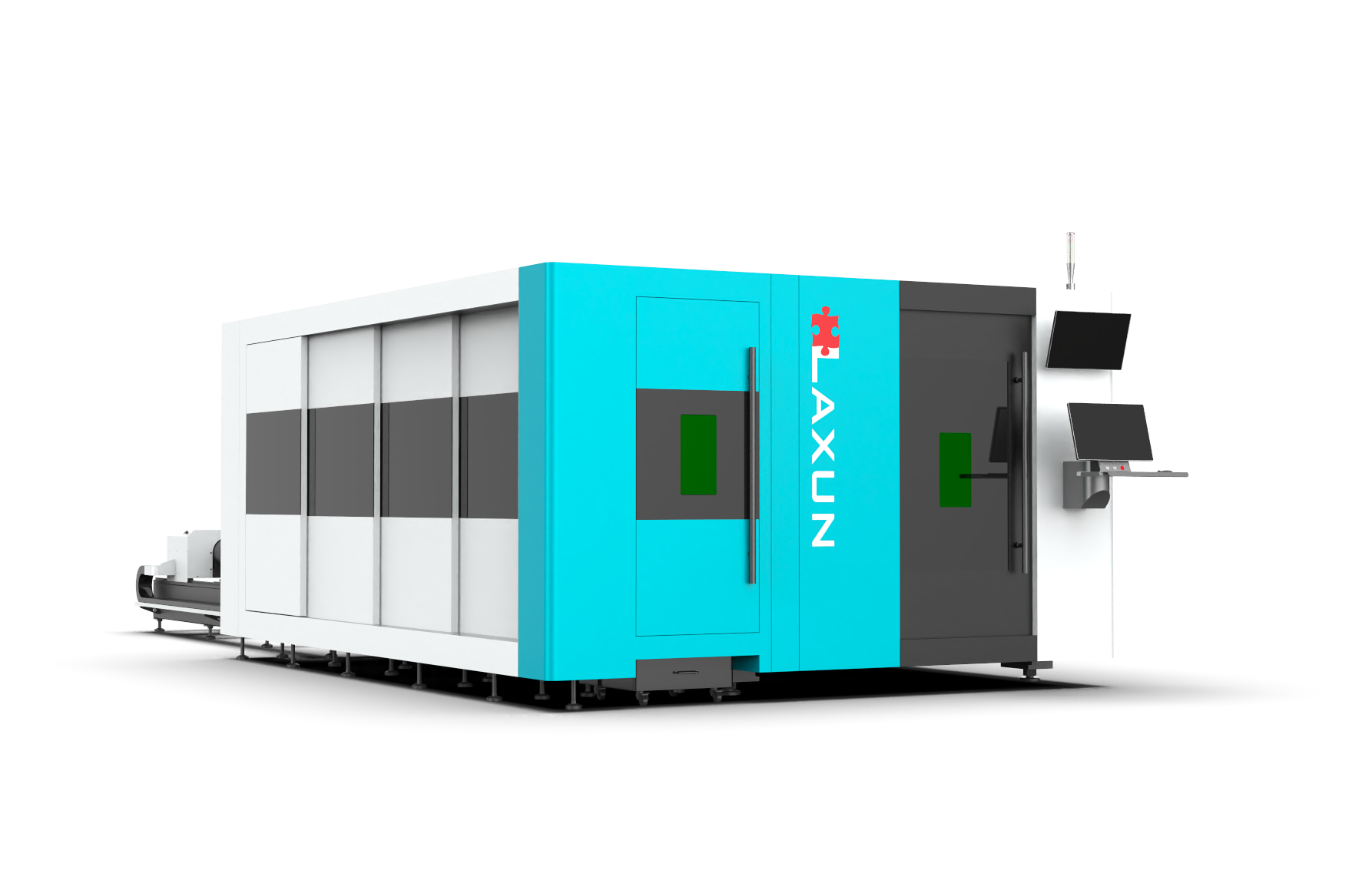

Laxun Capry zárt, palettacserélős kombi fiber lézervágó gép
Lemez, cső és profil – háromféle megmunkálás egyetlen gépben
A Laxun Capry fiber lézervágó gép a síklemez-, cső- és profilvágást teljesen zárt, automatikus palettacserélős kialakításban egyesíti. Ideális választás változatos termékkínálathoz, ahol a gyors átállás, a nagy pontosság és a hatékony helykihasználás egyaránt fontos.
Tapasztalatra épített műszaki konfiguráció
A Laxun fiber lézervágó gépek műszaki konfigurációját többéves forgalmazási, üzemeltetési és szerviztapasztalataink alapján határozzuk meg. Minden lényeges részegységet – a gépváz kialakításától és a tengelyhajtásoktól kezdve az elszíváson, a pneumatikán és a villamos rendszeren át egészen a lézertechnológiáig – a hosszú távú, megbízható ipari működés követelményei szerint választunk ki. Gépeink nagy teljesítményű X és Y irányú szervohajtásokkal, hatékony zónás elszívórendszerrel, valamint gondosan kiválasztott elektromos, mechanikus és pneumatikus komponensekkel készülnek. A cél nem pusztán a magas vágási sebesség, hanem a pontos, ismételhető és kiszámítható termelés biztosítása a gép teljes élettartama alatt.
Sokoldalú fémmegmunkálás
Egyedi alkatrésztől a sorozatgyártásig
A Capry szerkezeti acél, rozsdamentes acél, alumínium, horganyzott lemez, réz, sárgaréz és más fémes alapanyagok vágására konfigurálható. A kombi felépítés gépalkatrészek, burkolatok, vázszerkezetek, csővázas termékek, állványok és egyedi fémelemek gyártását egyetlen berendezésen teszi lehetővé.
Pontos kontúrok, furatok és összetett lemezalkatrészek.
Gyors, ismételhető megmunkálás stabil anyagbefogással.
Megfelelő kialakítással U-szelvény és szögacél is vágható.
Gyors átállás az eltérő munkadarabok és terméktípusok között.
Integrált csővágó egység
Automatikus központosítás, stabil megfogás és pontos forgatás
A csövek és profilok megfogását két automatikusan központosító pneumatikus tokmány végzi. A szabályozható szorítóerő az alapanyag alakjához és falvastagságához igazítható, a mozgó tokmány pedig pontosan továbbítja és forgatja a munkadarabot a vágófej alatt.
A gyors befogás csökkenti a kézi beállítás idejét és az excentrikus futásból eredő eltéréseket. A lemez- és csővágás egy gépen belüli egyesítése helyet takarít meg, és egyszerűbbé teszi az eltérő gyártási feladatok közötti átállást.
Merev gépágy, gyors palettacsere
Stabil gépszerkezet és rövidebb mellékidő
A megerősített, belső merevítőbordákkal kialakított hegesztett gépágy stabil alapot biztosít a dinamikus tengelymozgásokhoz. A hőterhelésnek kitett részek tűzálló védelme hozzájárul a szerkezet hosszú távú geometriai stabilitásához.
A két vágóasztalos palettacserélő rendszerrel az új lemez előkészítése és a kész alkatrészek eltávolítása a vágással párhuzamosan végezhető. Kevesebb állásidő, folyamatosabb anyagáramlás, jobb gépkihasználtság.
A Capry sorozat főbb jellemzői
3050 × 1530, 4050 × 2030 és 6050 × 1530 mm-es lemezvágó munkatérrel elérhető kivitelek.
A feldolgozandó szálanyag hosszához választható kivitel.
A választható teljesítménytartomány a gépmérettől és a megmunkálási feladattól függ.
Rendezettebb, tisztább és biztonságosabb munkakörnyezet.
Az elszívás mindig az aktív vágási zónára összpontosul.
A technológiához illesztett nitrogén- és oxigénellátás.
Minőségi alkatrészek
BOCHU intelligens lézervágó fej és FSCUT vezérlőrendszer
A Capry a választott lézerteljesítményhez illesztett BOCHU intelligens vágófejjel és FSCUT vezérlőrendszerrel készül. Az egységes rendszerkörnyezet összehangolja a mozgásvezérlést, a lézerforrást, a magasságszabályozást és a technológiai gázellátást.
Középpont-kompenzáció csövek és profilok pontos vágásához.
Gyorsabb megmunkálás sűrű furat- és kontúrképeknél.
Gyors alkalmazkodás az eltérő anyagokhoz és vastagságokhoz.
Gyors diagnosztika és az eltérések korai felismerése.
Csökkenti a vágófej sérülésének és az állásidőnek a kockázatát.
Kevesebb felesleges mozgás, rövidebb ciklusidő.
HANLI többkörös ipari hűtőrendszerA nagy teljesítményű HANLI vízhűtő külön hőmérsékleti körön kezeli a lézerforrás és a vágófej hűtését. A kettős hőmérséklet-szabályozás, az áramlás- és túlmelegedés-riasztás, a kompresszor- és szivárgásvédelem, valamint a rozsdamentes tartály és a vízszűrés stabil hőháztartást biztosít folyamatos terhelés mellett is. |
 |
 |
INOVANCE szervohajtás-rendszerAz INOVANCE szervomotorok és hajtások pontos tengelyszabályozást, gyors reakciót és egyenletes nyomatékleadást biztosítanak. Ez javítja a gép dinamikáját, a kontúrvágás pontosságát és az ismételhetőséget gyors irányváltásoknál, finom részleteknél és nagy sebességű megmunkálásnál. |
KOFON precíziós reduktorokA KOFON reduktorok kontrollált nyomatékátvitelt teremtenek a szervomotor és a fogasléces tengelyhajtás között. A stabil hajtáslánc pontosabb pozicionálást, finomabb irányváltást és kiszámíthatóbb portálmozgást biztosít a nagy munkaterületű gépen. |
 |
 |
SMC pneumatikus alkatrészekA gép fő pneumatikus komponensei SMC egységekre épülnek. Ezek működtetik többek között a gázoldali kapcsolásokat és az automatizált segédfunkciókat, ezért a gyors reakció, a pontos szabályozás és a tartós tömítettség közvetlenül támogatja az üzembiztos működést. |
Ipari villamos komponensekA fő villamos egységek Omron, Schneider Electric és megbízható ipari beszállítók komponenseire épülnek. Az áramkörök rövidzárlat-, túlterhelés- és túlfeszültség-védelme stabil hátteret biztosít a lézerforrás, a hűtés, a hajtások, a biztonsági körök és a segédrendszerek összehangolt működéséhez. |
 |
 |
Vezeték nélküli kézi vezérlőA vezeték nélküli távirányítóval a gép fő mozgási és referenciafunkciói közvetlenül a munkatér mellől kezelhetők. Mágneses hátlapjával a gép burkolatán könnyen rögzíthető, így mindig kéznél van a beállítási és pozicionálási műveletekhez. |
BOCHU TubePro és TubesT szoftverrendszer
Tervezéstől a kész alkatrészig – gyors, pontos és átlátható csőmegmunkálás
A TubePro a csővágó egység vezérlését, a TubesT pedig a 3D alkatrész-előkészítést, a profilkiosztást és a vágási programok létrehozását támogatja.
TubePro
Gépvezérlés, technológiai paraméterezés, automatikus központosítás és folyamatfelügyelet.
TubesT
3D alkatrész-előkészítés, profilkiosztás, szerszámpálya-készítés és anyagtakarékos programozás.
| Szoftverfunkció | Előny a gyártásban |
|---|---|
| Automatikus csőközéppont-bemérés | Felismeri és kompenzálja a tokmány forgásközéppontjához viszonyított csőeltérést, támogatva a pontos furat- és kontúrpozíciókat. |
| Intelligens profilkiosztás | Különböző alakú alkatrészeket rendez el egy szálanyagon, csökkentve a maradékanyagot és az előkészítési időt. |
| 3D alkatrészimport és rajzmódosítás | IGS alkatrészek és összeállítások gyors betöltése, valamint a geometriák vágástechnológiai szempontú javítása. |
| Szabad formájú csövek és profilok | Kör- és zártszelvények mellett U-, L-, H- és T-profilok, ovális, lapos ovális és sokszög keresztmetszetek megmunkálását is támogatja. |
| Automatikus szerszámpálya-sorrend | A vágási útvonalakat a profil felületei vagy a cső hossza szerint rendezi, csökkentve a felesleges gépmozgásokat. |
| Közös vágóvonal | Az egymáshoz illeszkedő kontúrok közös pályán vághatók, ami rövidíti a ciklusidőt és mérsékli az anyagveszteséget. |
| Saroktechnológia és aktív fejvezérlés | A gáznyomás, a lézerteljesítmény és a fejmozgás összehangolásával javítja a sarkok vágási minőségét. |
| Optimalizált gyorsjárat | A következő kontúrhoz vezető fejmozgást és tengelypályát optimalizálja, így csökken a vágások közötti holtidő. |
| Munkadarab- és lebegő koordináták | Rögzített vagy aktuális pozícióhoz igazított nullponttal rugalmasabbá teszi a megkezdett és elővágott munkadarabok kezelését. |
| Gyártási riport | Átlátható adatlapot készít a kiosztásról és a gyártási feladatról, támogatva a műhelymunka szervezését és nyomon követését. |
Az elérhető funkciók köre a választott vezérlő- és licenckonfigurációhoz igazodik.
Laxun Capry termékváltozatok
Három munkatér, több teljesítmény- és csővágó konfiguráció
A Capry sorozat lemez- és csőmegmunkálási feladathoz igazítható kivitelekben érhető el. Az egyes modellek munkaterét, választható lézerteljesítményét és főbb műszaki jellemzőit az alábbi táblázat foglalja össze.
| Paraméter | Laxun Capry 3015 | Laxun Capry 4020 | Laxun Capry 6015 |
|---|---|---|---|
| Lemezvágó munkatér | 3 050 × 1 530 mm | 4 050 × 2 030 mm | 6 050 × 1 530 mm |
| Választható lézerteljesítmény | 3–20 kW | 3–40 kW | 3–20 kW |
| Csőforgató egység hossza | 3 vagy 6 m | 3 vagy 6 m | 3 vagy 6 m |
| Pozicionálási pontosság | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Maximális gyorsjárati sebesség | 115 m/perc | 120 m/perc | 120 m/perc |
| Maximális gyorsulás | 1,2 G | 1,2 G | 1,2 G |
| Lemezanyag-kezelés | Automatikus palettacserélő | Automatikus palettacserélő | Automatikus palettacserélő |
| Gépkialakítás | Teljesen zárt kombi kivitel | Teljesen zárt kombi kivitel | Teljesen zárt kombi kivitel |
A végleges gépkonfiguráció a választott lézerforrás, csőforgató egység és felszereltség alapján kerül összeállításra.
