Laxun OptiClean 300P léghűtéses lézeres felülettisztító gép
Miért válassza a Laxun OptiCleant?
A Laxun OptiClean 300P lézeres felülettisztító gépet azoknak ajánljuk, akik gyors, korszerű és valóban hatékony megoldást keresnek rozsdaréteg, oxidáció, festék vagy más makacs ipari szennyeződés eltávolítására. A 300 W-os impulzusos lézerforrás nagy teljesítménye lehetővé teszi az intenzív tisztítási feladatok gyors elvégzését, miközben az alapfelület épsége megőrizhető. Az érintésmentes működésnek köszönhetően nincs szükség szemcseszóró anyagokra vagy vegyszerekre, így a tisztítási folyamat tisztább, korszerűbb és gazdaságosabban fenntartható. A 12-féle választható tisztítási mintázat, az állítható pásztázási szélesség és az intelligens vezérlés nagy rugalmasságot ad a különböző felületekhez és feladatokhoz. A korszerű, könnyű tisztítófej ergonomikus kialakítása kényelmesebb munkavégzést tesz lehetővé, miközben a fejlett biztonsági funkciók — például a kétszintes indítás, az infrás távolságérzékelés, a defókuszálás elleni védelem és a vészleállító — magasabb üzembiztonságot nyújtanak. A Laxun OptiClean 300P ezért ideális választás azok számára, akik modern, hatékony és professzionális felülettisztító technológiát szeretnének bevezetni a mindennapi ipari munkába.
Laxun OptiClean 300P léghűtéses, impulzusos lézeres felülettisztító gép
Ipari tisztítás koptatóanyag és vegyszer nélkül
A Laxun OptiClean 300P olyan ipari felülettisztítási feladatokhoz készült, amelyeknél fontos a jól szabályozható anyageltávolítás, a mobil használhatóság és a munkadarab mechanikai kímélése.
A fiber lézer 1064 nm hullámhosszúságú sugárzása a tisztítandó réteget rövid impulzusokkal melegíti fel és választja le. A szennyeződés tulajdonságaitól és a beállított paraméterektől függően a leválasztás termikus, fotomechanikai és ablációs folyamatok együttes eredménye.
A művelet érintésmentesen történik, ezért nincs csiszolószerszám okozta kopás, felületi nyomás vagy geometriai alakváltozás. A megfelelő paramétereket minden új anyag- és szennyeződéskombináción próbatisztítással szükséges meghatározni.
300 W-os impulzusos fiber lézer
Nagy impulzusenergia, szabályozható felületi hatás
A 300 W átlagteljesítményű impulzusos lézerforrás a kisebb teljesítményű kézi rendszereknél gyorsabb munkavégzést tesz lehetővé vastagabb rozsda-, oxid- és festékrétegek eltávolításakor.
Az impulzusüzem ott különösen előnyös, ahol a folyamatos üzemű lézerek nagyobb hőbevitele nem kívánatos. A rövid impulzusok között a felület részben visszahűlhet, így megfelelő beállítással csökkenthető az alapanyag túlmelegedésének, elszíneződésének vagy alakváltozásának veszélye.
A teljesítmény, frekvencia, pásztázási sebesség és tisztítási mintázat egymáshoz hangolható a nagyobb felületű gyors tisztításhoz vagy érzékenyebb területek precíz kezeléséhez.
Kéttengelyes pásztázási technológia
Egyenletesebb fedés és 12 választható tisztítási mintázat
A tisztítófej kéttengelyes galvanometrikus szkennert alkalmaz. A nagy sebességgel mozgatott tükrök két irányban térítik ki a lézersugarat, ezért a gép nem kizárólag egyetlen egyenes vonal mentén képes dolgozni.
A konfigurációtól függően egyenes, körkörös, négyszögletes, hullámos, spirális és hálószerű mozgásformák alkalmazhatók. A kétdimenziós pásztázás csökkentheti a tisztítási csíkok kialakulását, és egyenletesebb eredményt biztosíthat az egydimenziós fejekhez képest.
10–110 mm között állítható tisztítási szélesség
Precíz részlettisztítás és szélesebb felületi megmunkálás egyetlen fejjel
Keskeny beállítással koncentráltabb tisztítás végezhető hornyokon, éleken, hegesztési varratokon és kisebb alkatrészeken. Szélesebb beállítással nagyobb, sík felületek fedhetők le hatékonyabban.
A pásztázási sebesség 0–7000 mm/s tartományban szabályozható. A nagyobb sebesség csökkenti az egy pontra jutó energiát, míg a lassabb pásztázás intenzívebb felületi hatást eredményez. A kívánt eredményt a sebesség, teljesítmény, frekvencia, mintázat és kezelési távolság együttes beállításával kell kialakítani.
Léghűtéses, mobil ipari kivitel
Egyszerűbb telepítés, a gép vihető a munkadarabhoz
A gép nem igényel külön vízhűtő egységet, hűtővizet vagy vízkör-ellenőrzést. Ez egyszerűsíti a telepítést, mozgatást és időszakos használatot; nem kell számolni hűtőfolyadék-cserével, fagyvédelemmel, vízminőséggel vagy vízköri szivárgással.
A szellőzőnyílásokat szabadon kell tartani, a szűrőket és légjáratokat pedig a porterhelésnek megfelelően rendszeresen ellenőrizni és tisztítani szükséges.

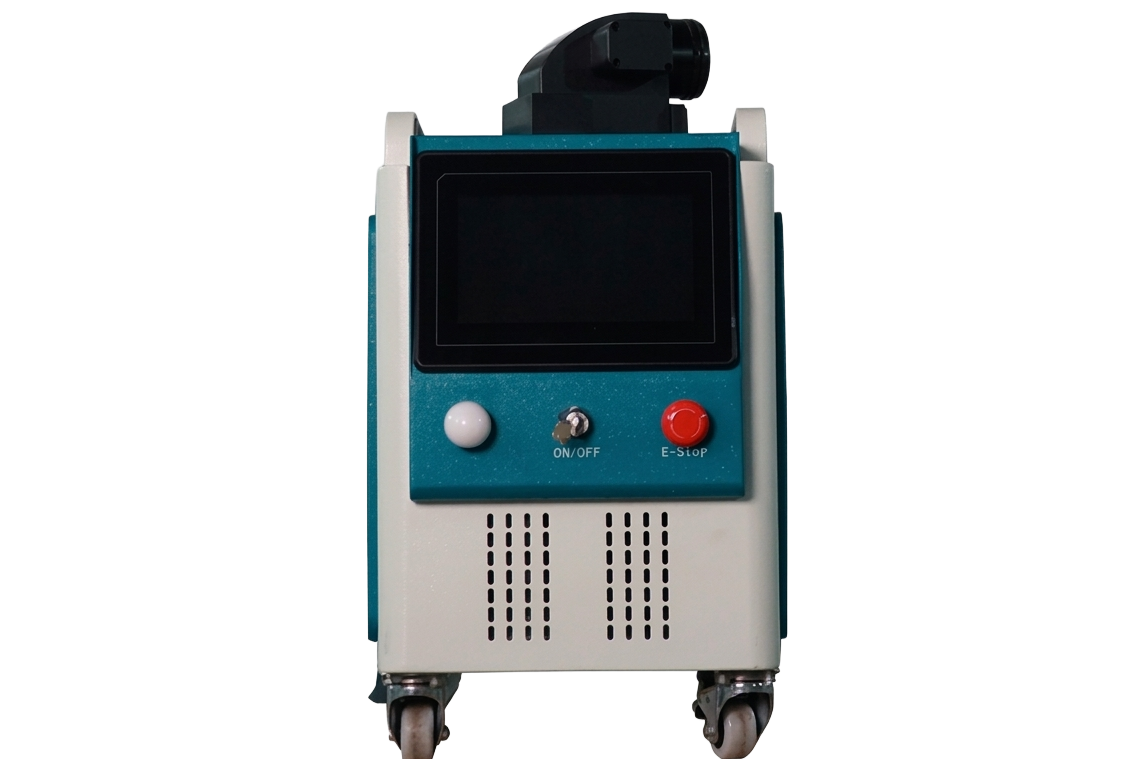

A masszív, kerekeken mozgatható készülékház és a 10 méteres munkakábel nagyobb mozgásteret ad nagyméretű, nehéz vagy beépített munkadarabok tisztításakor.
Jellemző felhasználási területek
Sokoldalú megoldás karbantartáshoz és gyártás-előkészítéshez
Rozsda és oxid
Korróziós rétegek, oxidok és hőelszíneződések eltávolítása.
Festék és bevonat
Festékek, ipari bevonatok, korom- és szénlerakódások tisztítása.
Gyártás-előkészítés
Ragasztás, festés, hegesztés vagy bevonatolás előtti felület-előkészítés.
Karbantartás
Öntőformák, szerszámok, gépalkatrészek, acélszerkezetek és precíziós alkatrészek helyszíni tisztítása.
A tényleges tisztítási sebesség és felületminőség az alapanyagtól, a szennyeződés összetételétől és vastagságától, a geometriától és a technológiai paraméterektől függ.
A lézeres tisztítás előnyei
Érintésmentes működés
Nincs mechanikai koptatás, felületi nyomás vagy közvetlenül kopó tisztítószerszám.
Koptatóanyag nélkül
Nem kell homokot, üveggyöngyöt vagy más szemcseanyagot használni és pótolni.
Vegyszermentes eljárás
A legtöbb alkalmazásnál nincs szükség marató-, oldó- vagy zsírtalanító vegyszerekre.
Jól szabályozható hatás
A teljesítmény, frekvencia, sebesség, szélesség és mintázat a feladathoz igazítható.
Alacsony mechanikai terhelés
Érzékenyebb geometriákon és precíziós alkatrészeken is alkalmazható megfelelő paraméterezéssel.
Mobil használhatóság
A kerekes gépház és a hosszú munkakábel segíti a nagyméretű vagy helyhez kötött darabok tisztítását.
A védőüveg ellenőrzést és időszakos cserét igénylő optikai fogyóalkatrész.
Fontos környezetvédelmi pontosítás
A lézeres tisztítás nem igényel hozzáadott koptatóanyagot, és nem keletkeztet vegyszeres technológiai szennyvizet. Az eltávolított rozsda, festék, olaj, oxid vagy más bevonat azonban finom por, részecske, füst és esetenként veszélyes bomlástermék formájában kerülhet a levegőbe.
A munkavégzéshez a tisztított anyaghoz és bevonathoz megfelelő, lehetőleg közvetlenül a keletkezés helyén működő elszívó- és szűrőrendszert kell alkalmazni. Ismeretlen, ólom-, króm-, cink- vagy más veszélyes összetevőt tartalmazó bevonatok kezelése előtt külön munkaegészségügyi kockázatértékelés szükséges.
Minőségi komponensek
A Laxun OptiClean 300P dokumentált összeállítása
A lézerforrás, a kéttengelyes tisztítófej, a fejre épített kezelőszervek, az optikai védelem és a léghűtés együtt biztosítják az ipari felülettisztításhoz szükséges szabályozhatóságot és mobil használhatóságot.
JPT 300 W-os impulzusos fiber lézerforrás
Stabil teljesítmény ipari felülettisztításhoz
A JPT gyártmányú, 300 W névleges teljesítményű impulzusos fiber lézerforrás jó elektro-optikai hatásfokot, közvetlen száloptikai sugártovábbítást és alacsony rendszeres karbantartási igényt biztosít.
Az impulzusos működés szabályozható energiabevitelt tesz lehetővé. A megfelelő impulzusparaméterek segítenek az alapanyag hőterhelésének alacsonyan tartásában. A 1064 nm központi hullámhossz ipari fémfelületek kezelésére széles körben alkalmazott tartomány; a tényleges eredmény az anyag fényelnyelő tulajdonságaitól és a felületi réteg összetételétől is függ.

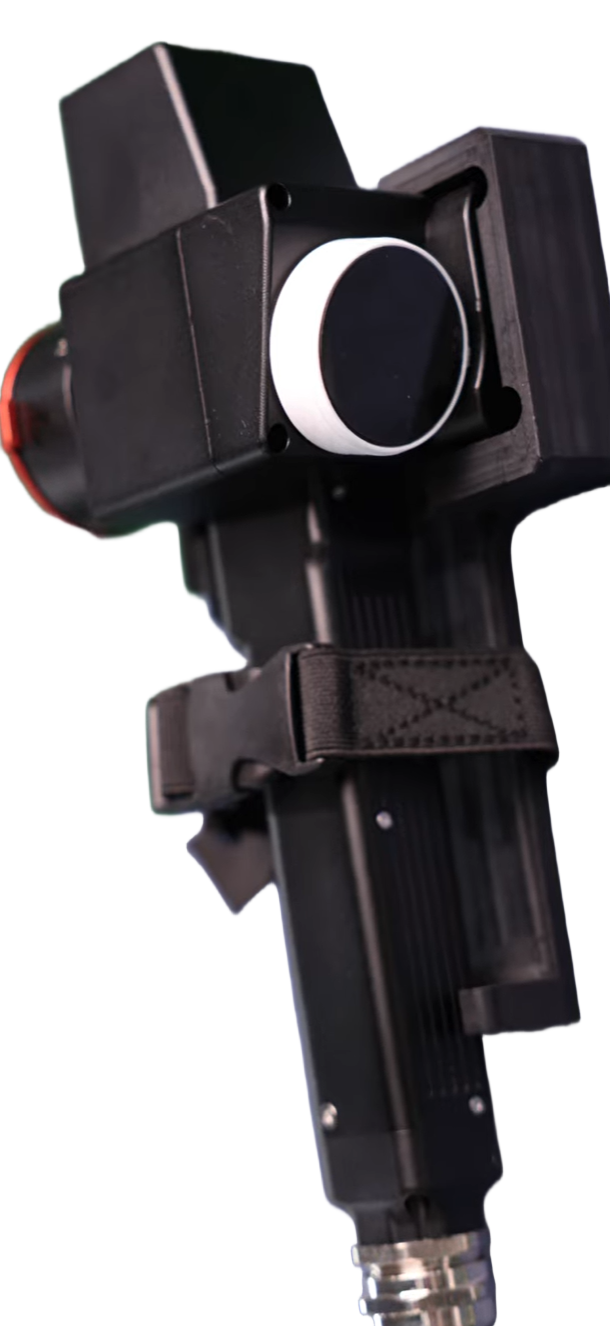

Kéttengelyes galvanometrikus tisztítófej
12 mintázat, nagy sebességű sugármozgatás és ergonomikus kialakítás
A két gyorsan vezérelt galvanometrikus tükör különböző kétdimenziós mintázatok létrehozását teszi lehetővé. Az akár 7000 mm/s pásztázási sebesség gyors sugármozgatást és egyenletesebb energiaeloszlást biztosít; a 12 mintázatból a kezelő a felülethez illeszkedő mozgásformát választhatja ki.
A tisztítófej tömege megközelítőleg 1,1 kg. Az ergonomikus markolat és a fejre helyezett kezelőszervek kényelmesebb vezetést tesznek lehetővé nagyobb munkadaraboknál és összetett geometriákon.
A munkakábelt megfelelően alá kell támasztani és tehermentesíteni; nem szabad megtörni, éles peremen átvezetni vagy az előírtnál kisebb sugárban meghajlítani.

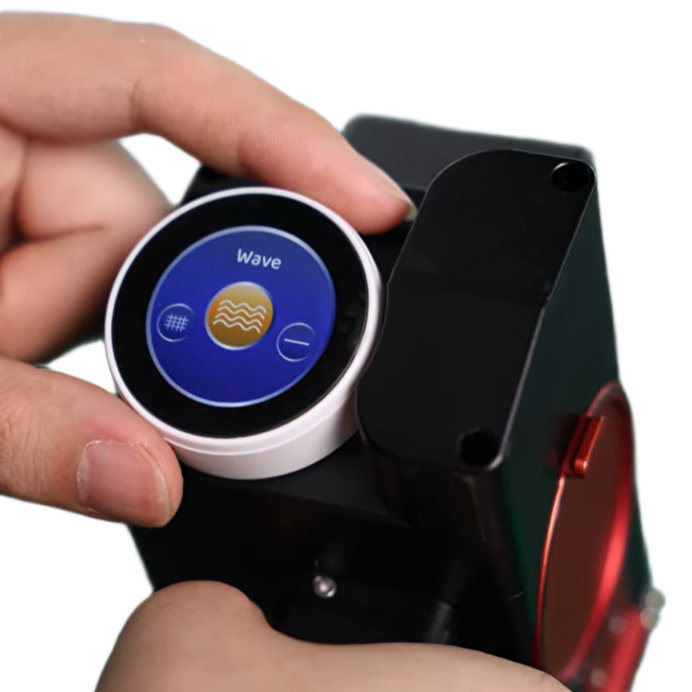

Fejre épített intelligens kijelző
Paramétermódosítás közvetlenül a munkaterületről
A tisztítófejen található kijelző állapotinformációkat jelenít meg, és lehetővé teszi, hogy a kezelő a gépházhoz történő visszalépés nélkül váltson a tisztítási mintázatok között, illetve módosítsa a pásztázás egyes paramétereit.
Ez nagyméretű munkadaraboknál vagy a gépháztól távolabb végzett munkánál csökkenti a megszakítások számát.

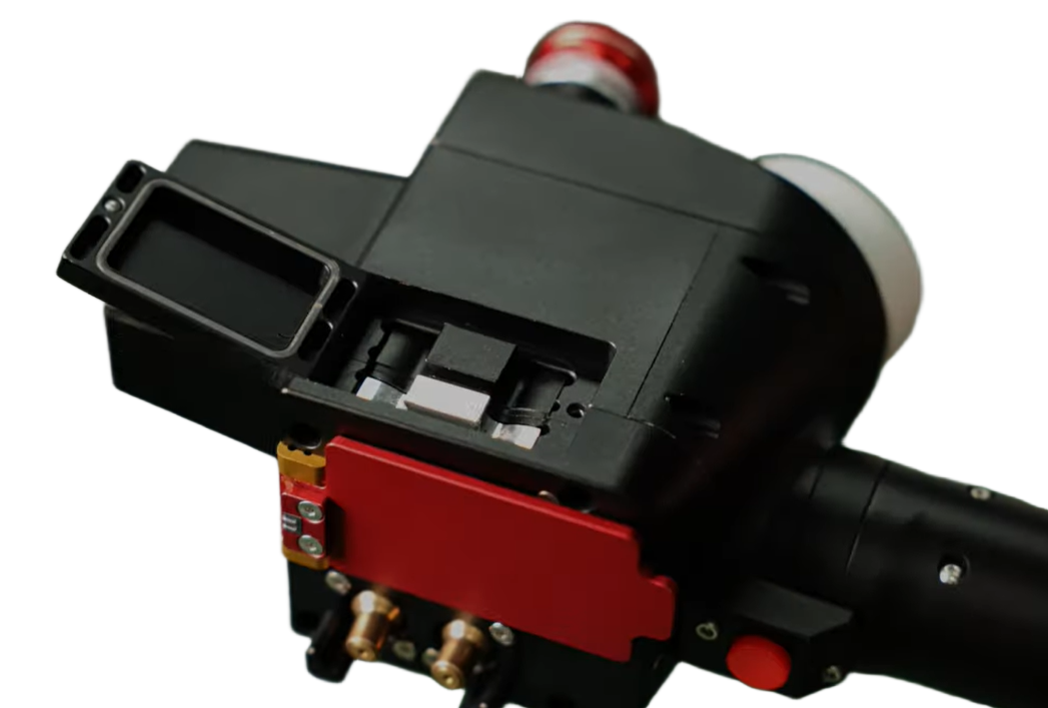

Cserélhető kvarc védőüveg
A fókuszoptika védelme a portól és a visszaverődő szennyeződéstől
A cserélhető kvarc védőüveg elválasztja a belső optikát a tisztítás során leváló portól és részecskéktől. A fiókos kialakítás megkönnyíti az ellenőrzést és a cserét.
Szennyezett vagy sérült védőüveggel a gépet nem szabad tovább üzemeltetni, mert a szennyeződés felmelegedhet, és károsíthatja a mögötte található optikát.
Kettős vörös fókuszjelölés
Két látható jelölőpont segíti a munkatávolság beállítását. Egybeesésük a beállított fókuszhelyzet közelségét jelzi, de nem mutatja az infravörös munkalézer teljes veszélyeztetett területét.
Léghűtéses hőmenedzsment
A beépített léghűtés külön vízhűtő nélkül vezeti el a hőt. A be- és kifúvónyílásokat szabadon kell tartani; poros környezetben gyakoribb tisztítás szükséges.
Többszintű biztonsági rendszer
Szoftveres engedélyezés, indítóravasz, vörös jelölőpontok, infravörös távolságérzékelés, defókuszálás elleni védelem és fejre épített vészleállító egészíti ki a kezelő védelmét.
10 méteres munkakábel
Nagyobb mozgásteret ad gépek és szerkezetek körbejárásához. Védeni kell a forgalomtól, éles tárgyaktól, húzóterheléstől, szennyeződéstől és túl kis hajlítási sugártól.
A beépített biztonsági funkciók csökkenthetik a véletlen indítás és a helytelen használat kockázatát, de nem helyettesítik a szabályosan kialakított lézerbiztonsági munkaterületet.
A felsorolt komponensek és funkciók a Laxun OptiClean 300P dokumentált konfigurációjára vonatkoznak. A beszállítói fejlesztések, gyártási módosítások és az egyedi rendelési tartalom miatt a részegységek pontos típusa vagy kivitele változhat. A végleges összeállítást az adott gép műszaki specifikációja és szállítási dokumentációja rögzíti.
Biztonság
4. lézerosztályú ipari berendezés
A Laxun OptiClean 300P nagy teljesítményű, 1064 nm hullámhosszúságú, láthatatlan infravörös lézersugárzást alkalmazó, 4. lézerosztályú berendezés. A közvetlen sugár, a tükörszerű visszaverődés és megfelelő körülmények között a szórt sugárzás is súlyos, maradandó szem- vagy bőrsérülést okozhat. A lézer egyes anyagoknál tűzveszélyt is jelenthet.
A berendezést kizárólag oktatott, felhatalmazott személy kezelheti, dokumentált munkavédelmi és lézerbiztonsági kockázatértékelés alapján.
A biztonságos használat alapvető feltételei
- ellenőrzött, illetéktelenektől elzárt lézeres munkaterület;
- a veszélyeztetett terület egyértelmű jelölése és figyelmeztető táblázása;
- a munkadarab és a lehetséges visszaverődési irányok előzetes felmérése;
- az adott 1064 nm-es hullámhosszhoz, impulzusüzemhez és teljesítményhez megfelelő védelmi fokozatú lézervédő szemüveg;
- szükség szerint bőr- és arcvédelem, lángálló munkaruházat és védőkesztyű;
- megfelelő helyi elszívás és szűrés;
- éghető anyagok eltávolítása a munkaterületről;
- a munkaterület felügyelete és hozzáférésének szabályozása;
- a vészleállító és más biztonsági funkciók műszakkezdés előtti ellenőrzése;
- a gyártói kezelési és karbantartási utasítások betartása.
Optikai és folyamatbiztonsági funkciók
Defókuszálás elleni védelem
A nem megfelelő munkatávolság felismerésével csökkentheti a hibás fókuszhelyzetben történő működés kockázatát.
Infravörös távolságérzékelés
Segíti a tisztítófej és a munkadarab közötti távolság felügyeletét.
Kettős vörös fókuszjelölés
Látható módon támogatja az optimális munkatávolság beállítását.
Kétlépcsős indítás
A szoftveres engedélyezés és a fejen található ravasz együttes használata csökkenti a véletlen indítás veszélyét.
Fejre épített vészleállító
Vészhelyzetben közvetlenül a kezelő kezéből teszi lehetővé a folyamat megszakítását.
Cserélhető védőüveg
Védi a belső optikai rendszert a tisztítás során visszajutó portól és részecskéktől.
Szoftver és vezérlés

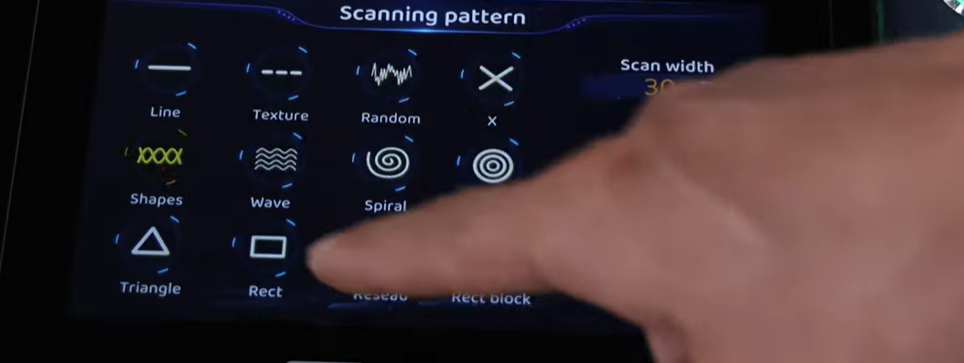

Intelligens érintőképernyős tisztításvezérlés
A Laxun OptiClean 300P érintőképernyős kezelőfelületén a tisztítási folyamat fő paraméterei közvetlenül a munkafeladathoz igazíthatók.
Ugyanaz a gép alkalmazható enyhébb oxidréteg kíméletes eltávolítására, valamint vastagabb rozsda-, festék- vagy szennyeződésréteg intenzívebb tisztítására is. A megfelelő paraméterkombinációt minden új munkadarabnál próbatisztítással kell meghatározni.
Állítható technológiai paraméterek
| Vezérlési funkció | Szerepe a tisztításban |
|---|---|
| Lézerteljesítmény | Meghatározza a felületre juttatott átlagos energiát. |
| Impulzusfrekvencia | Befolyásolja az időegység alatt kibocsátott impulzusok számát és az energiaeloszlást. |
| Pásztázási szélesség | 10–110 mm között a tisztított felülethez igazítható. |
| Pásztázási sebesség | 0–7000 mm/s között szabályozza a sugár felületen történő mozgását. |
| Tisztítási mintázat | A munkadarab formájához és a szennyeződés eloszlásához igazítja a sugár útját. |
| Mintázati méret és arány | A kiválasztott alakzat szélessége és geometriája a feladathoz igazítható. |
| Szoftveres engedélyezés | Megakadályozza, hogy kizárólag a fejen található ravasz működtetésével véletlenül elinduljon a munkalézer. |
12 választható tisztítási mintázat
A sugármozgás a munkadarab formájához igazítható
A kéttengelyes tisztítófej 12 különböző pásztázási módot biztosít. A választható mintázatok között egyenes, kör, négyszög, hullámos, spirális és hálószerű mozgásformák is megtalálhatók.
Egyenes
Keskeny sávok és hegesztési varratok kezeléséhez használható.
Kör és spirál
Kisebb, koncentrált területeken biztosíthat egyenletesebb lefedést.
Négyszög és háló
Nagyobb sík felületek tisztítását segítheti.
Hullámos
Mérsékelheti a párhuzamos tisztítási csíkok kialakulását.
Kettős kezelőfelület
Beállítás a gépházon és közvetlenül a tisztítófejen
A fő érintőképernyő a részletes technológiai beállítások elvégzésére szolgál. A tisztítófejen található kijelzővel a kezelő munka közben, a gépházhoz történő visszatérés nélkül válthat a mintázatok között és módosíthatja a pásztázás meghatározott paramétereit.
A kettős kezelési lehetőség gyorsabbá teszi az eltérő geometriájú felületek közötti átállást, és csökkenti a felesleges mozgást nagyobb munkadarabok tisztításakor.
Kétlépcsős indítás
Védelem a véletlen lézerkibocsátással szemben
A munkalézer aktiválásához a szoftveres engedélyezésnek és a tisztítófejen található indítóravasznak egyaránt aktívnak kell lennie. Ez csökkenti annak kockázatát, hogy a fej megfogásakor vagy mozgatásakor a lézer véletlenül elinduljon.
A kezelőnek ettől függetlenül minden indítás előtt ellenőriznie kell a munkaterületet, a fej irányát, a munkatávolságot, a védőfelszereléseket és az elszívórendszer működését.
Technológiai beállítás és próbatisztítás
A helyes beállítás függ az alapanyag típusától, a felület állapotától, a szennyeződés vagy bevonat anyagától és vastagságától, a kívánt érdességtől, a munkadarab hőérzékenységétől, a mintázattól és átfedéstől, valamint a fej mozgatási sebességétől és munkatávolságától.
Új feladat esetén kevésbé intenzív beállítással, nem kritikus próbadarabon vagy takart felületen célszerű kezdeni. A teljesítmény és a felületre jutó energiasűrűség csak az eredmény ellenőrzése után növelhető.
Termékváltozatok
Laxun OptiClean 300P
A Laxun OptiClean 300P a termékcsalád 300 W teljesítményű, impulzusüzemű, léghűtéses változata. Olyan feladatokhoz ajánlott, ahol a szabályozható és kíméletes felületkezelés mellett a kisebb teljesítményű impulzusos gépeknél nagyobb tisztítási teljesítményre van szükség.
| Paraméter | Laxun OptiClean 300P |
|---|---|
| Lézertechnológia | Impulzusüzemű fiber lézer |
| Lézerforrás | JPT |
| Névleges átlagteljesítmény | 300 W |
| Hullámhossz | 1064 nm |
| Hűtési rendszer | Léghűtés |
| Tisztítófej | Kéttengelyes galvanometrikus kézi fej |
| Tisztítófej tömege | Megközelítőleg 1,1 kg |
| Tisztítási mintázatok száma | 12 |
| Pásztázási szélesség | 10–110 mm |
| Pásztázási sebesség | 0–7000 mm/s |
| Munkakábel hossza | 10 m |
| Névleges tisztítási teljesítmény | <35 m²/h, feladatfüggő |
| Fókuszbeállítás támogatása | Két vörös jelölőpont |
| Kezelőfelület | Fő érintőképernyő és fejre épített kijelző |
| Biztonsági funkciók | Kétlépcsős indítás, távolságérzékelés, defókuszálás elleni védelem, vészleállító |
| Gép kialakítása | Mobil, kerekeken mozgatható ipari készülékház |
| Tápellátás | Egyfázisú 220 V AC ±10%, 50/60 Hz |
| Lézerosztály | 4. osztály |
| Jellemző alkalmazások | Rozsda, oxid, festék, olaj, korom, lerakódás és hegesztési elszíneződés eltávolítása |
Milyen feladatokhoz ajánlott?
Ipari karbantartás
Gépek, alkatrészek, szerszámok és helyhez kötött szerkezetek tisztítása.
Öntőforma- és szerszámtisztítás
Olaj, korom, leválasztóanyag és más lerakódások eltávolítása mechanikai koptatás nélkül.
Felület-előkészítés
Festés, ragasztás, hegesztés, bevonatolás vagy javítás előtti tisztítás.
Jármű- és gépfelújítás
Rozsdás vagy festett alkatrészek, mezőgazdasági gépek, munkagépek és járműelemek kezelése.
Hegesztési utómunka
Oxidréteg, elszíneződés és lerakódás eltávolítása mechanikai csiszolás nélkül.
Precíziós tisztítás
Szabályozott felületkezelés alacsony mechanikai terheléssel.
A megadott tisztítási teljesítmény tájékoztató jellegű. A tényleges sebességet az alapanyag, a szennyeződés típusa és vastagsága, a felület geometriája, a beállított lézerparaméterek, a pásztázási szélesség, valamint a kívánt tisztasági és felületminőségi követelmény határozza meg.
A végleges gépkonfiguráció, a tartozékok, a szoftverfunkciók és a részegységek pontos kivitele a megrendelés időpontjában érvényes műszaki specifikáció szerint kerül meghatározásra.
