Laxun F4-55 ipari porszűrő és füstelszívó berendezés
Miért válassza az Laxun elszívó berendezést?
A Laxun ipari elszívó berendezést ideális választásnak tartjuk 1–4 kW lézerteljesítményű, 1500–2000 mm asztalszélességű lézervágó gépekhez, ahol fontos a hatékony porleválasztás, a csendes működés és a gazdaságos üzemeltetés. A 2500–4500 m³/h teljesítménytartomány megbízható elszívást biztosít a vágás során keletkező porszennyezés kezelésére, miközben a 4 darab Ahlstrom nano szűrőegység és a 92 m² szűrőfelület magas tisztítási hatásfokot nyújt még finom részecskék esetén is. Az automata szűrőlefúvás hozzájárul a folyamatos, egyenletes teljesítményhez, csökkenti a karbantartási igényt, és hosszabb szűrőélettartamot tesz lehetővé. A legfeljebb 75 dB zajszint különösen előnyös ott, ahol a hatékony elszívás mellett a nyugodtabb üzemi környezet is fontos szempont. Kompakt, 1100 × 1100 mm alapterületű kialakítása mellett komoly ipari teljesítményt kínál, ezért jól beilleszthető különböző gyártókörnyezetekbe is. Ez a berendezés kifejezetten porszennyezés kezelésére készült, így azok számára ajánljuk, akik lézervágó rendszerük mellé megbízható, nagy hatékonyságú és hosszú távon is üzembiztos porleválasztó megoldást keresnek.

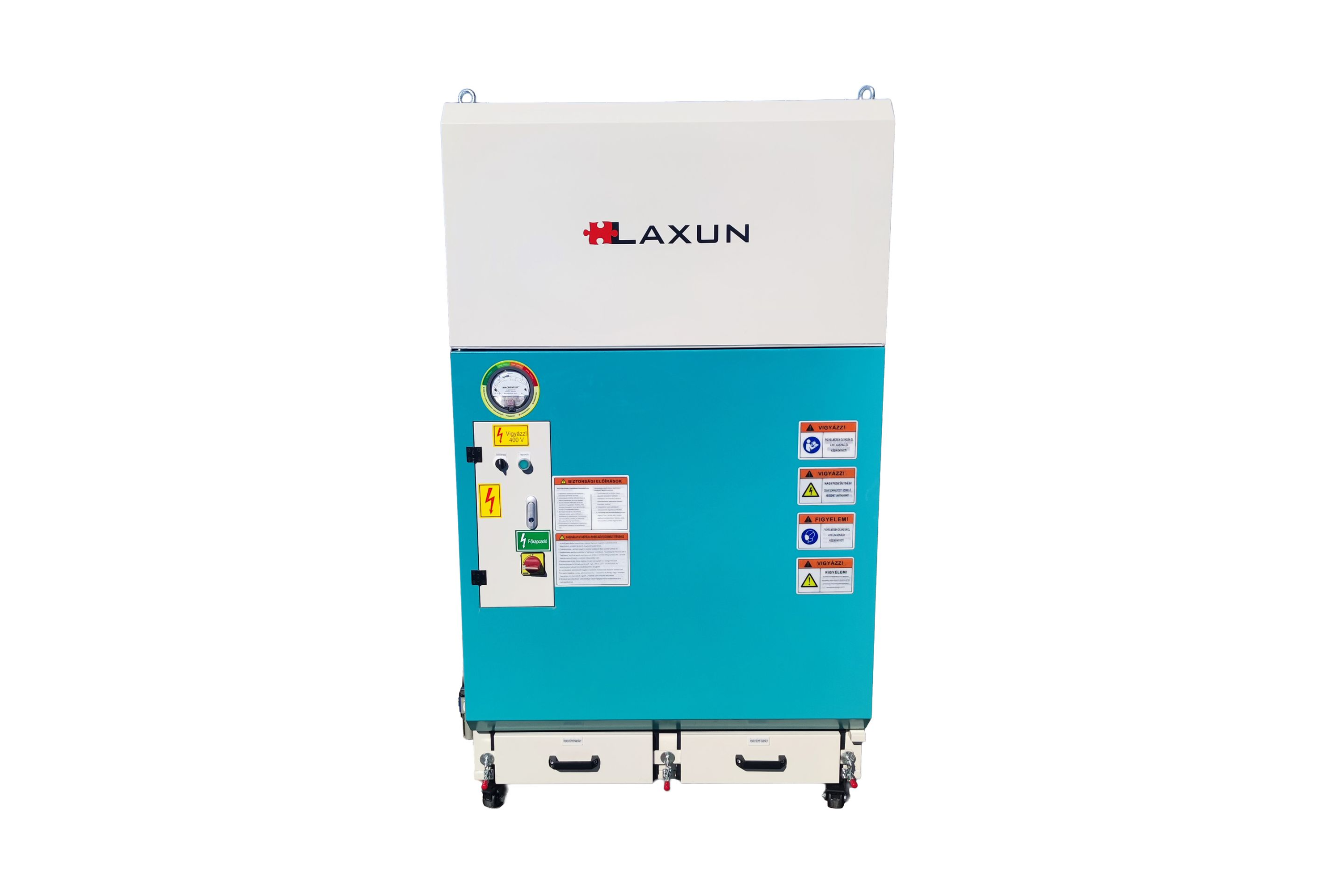

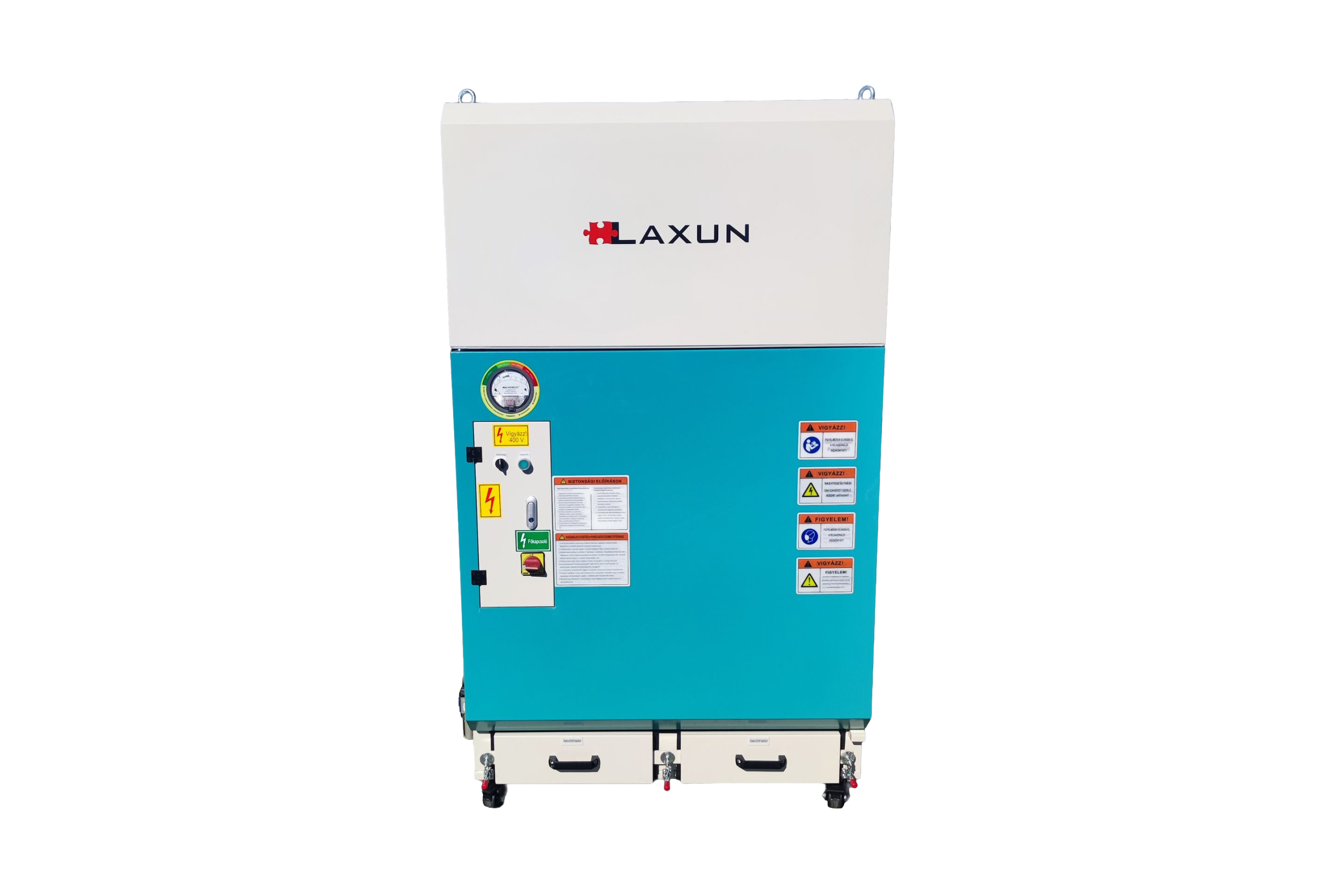

F4-55 ipari lézerfüst- és porelszívó
Hatékony elszívás fiber lézervágó és más fémmegmunkáló berendezésekhez
Az F4-55 nagy teljesítményű, száraz üzemű, patronszűrős ipari elszívóberendezés, amelyet elsősorban fiber lézervágás közben keletkező füst, finom por és szilárd részecskék leválasztására terveztek. Megfelelő rendszerkialakítással plazmavágó, lézeres tisztító, hegesztő és más fémmegmunkáló berendezések elszívásához is alkalmazható.
Az 5,5 kW teljesítményű ventilátor nagy negatív nyomást és 2500–4500 m³/óra közötti légszállítási tartományt biztosít. A kompakt, függőleges kialakítás kisebb helyigényű telepítést, a hozzáférhető karbantartási pontok pedig kiszámíthatóbb napi üzemeltetést tesznek lehetővé.
Nagy elszívási teljesítmény
Stabil légszállítás ipari lézervágás közben
Az F4-55 nagy teljesítményű, alumínium járókerekes ventilátora intenzív légáramlást és nagy negatív nyomást biztosít. A légcsatornák kialakítása egyenletesebb áramlást és hatékonyabb füstszállítást támogat, így az elszívó megfelelően méretezett csőhálózattal közvetlenül csatlakoztatható a lézervágó gép elszívócsonkjához.
Az elszívási teljesítmény a géphez, a megmunkálási feladathoz és a csőhálózat ellenállásához igazítható. A szükséges légszállítást többek között az alábbi tényezők határozzák meg:
- a lézervágó gép munkatérmérete és elszívási zónáinak kialakítása;
- a lézerforrás teljesítménye, a vágott anyag és a lemezvastagság;
- a csővezeték hossza, keresztmetszete, könyökei és szűkületei;
- az egyidejűleg használt elszívási pontok száma.
Kompakt, helytakarékos kialakítás
Nagy szűrőfelület kis alapterületen
Az F4-55 függőleges felépítése mindössze 1100 × 1100 mm alapterületet igényel. Ez megkönnyíti a berendezés elhelyezését a lézervágó gép közelében, és rövidebb elszívócső kialakítását teheti lehetővé.
A rövidebb, megfelelő keresztmetszetű csőhálózat kisebb nyomásveszteséget és hatékonyabb elszívást eredményezhet. A telepítés során biztosítani kell a szűrők, a porgyűjtő fiók és a villamos egységek karbantartásához szükséges szabad területet.
Felhasználási területek
Ipari füst- és porelszívás többféle megmunkálási technológiához
Az F4-55 elsősorban száraz, szilárd részecskéket tartalmazó technológiai füst és por elszívására használható.
Fiber lézervágás
Síklemez- és csőlézervágó gépek technológiai füstjének és porának elszívásához.
Plazma- és lézeres tisztítás
Plazmavágó berendezésekhez és lézeres tisztítórendszerekhez, megfelelő rendszerkialakítással.
Hegesztés
Hegesztő munkaállomások és robothegesztő cellák füstelszívásához.
Fémcsiszolás
Száraz porleválasztási feladatokhoz, egyedi, központi vagy gépre csatlakoztatott rendszerben.
Az F4-55 főbb jellemzői
5,5 kW ventilátorteljesítmény
Nagy negatív nyomás és intenzív légszállítás ipari elszívási feladatokhoz.
2500–4500 m³/óra
A tényleges elszívási igényhez és a csőhálózat ellenállásához igazítható teljesítmény.
92 m² szűrőfelület
Nagy légmennyiség szűrése kompakt berendezésméret mellett.
Automatikus tisztítás
Sűrített levegős impulzusos visszafúvatás segíti a szűrők légáteresztő képességének fenntartását.
Szikra- és porleválasztás
Előleválasztó és szikrafogó egység mérsékli a nagyobb, forró részecskék továbbjutását.
Egyszerű karbantartás
Kihúzható porgyűjtő fiók, oldalról hozzáférhető patronok és szűrőállapot-ellenőrzés.
Minőségi alkatrészek
Hatékony leválasztás, automatikus tisztítás és egyszerű karbantartás
Az F4-55 szűrő-, előleválasztó- és karbantartási rendszereit folyamatos ipari elszívási feladatokra alakították ki. A négy nagy felületű patronszűrő, az automatikus impulzusos visszafúvatás, valamint a szikrafogó és porgyűjtő egységek együtt támogatják a stabil üzemet.
Nagy felületű Ahlstrom patronszűrők
Finom részecskék hatékony leválasztása
A berendezés négy darab, vízszintesen elhelyezett Ahlstrom patronszűrőt alkalmaz. A szűrők együttes felülete 92 m², így nagy mennyiségű levegő szűrésére képesek viszonylag kompakt berendezésméret mellett.
A nanobevonatú, lángkésleltető kialakítású szűrőanyag a finom por leválasztására és a szűrő felületén történő megtartására szolgál. A megadott névleges szűrési hatásfok 0,3 μm részecskeméretnél meghaladja a 99,9%-ot.
A szűrőpatronok oldalirányban kihúzhatók, így ellenőrzésük és cseréjük a berendezés nagyobb megbontása nélkül elvégezhető. A vízszintes beépítés megkönnyíti a karbantartási területhez történő hozzáférést.
Automatikus impulzusos szűrőtisztítás
Folyamatos működés kevesebb kézi tisztítással
A szűrőpatronokon felhalmozódó por növeli a rendszer légellenállását, ami idővel csökkentené az elszívási teljesítményt. Ennek mérséklésére az F4-55 automatikus, sűrített levegős impulzusos visszafúvatást alkalmaz.
A rövid, nagy energiájú levegőimpulzusok ellenkező irányból tisztítják meg a szűrők felületét. A leválasztott por a berendezés alsó részében elhelyezett porgyűjtő fiókba hullik.
Stabil teljesítmény
Mérsékli a szűrők eltömődését, és segít fenntartani az elszívási teljesítményt.
Kevesebb kézi tisztítás
Csökkenti a kézi beavatkozás gyakoriságát, és növelheti a patronok használati idejét.
Kiszámíthatóbb üzem
Folyamatos termelés mellett is támogatja az egyenletesebb működést.
Olaj- és vízleválasztás
A pneumatikus rendszer csökkenti a nedvesség és olajszennyeződés tisztítórendszerbe jutásának veszélyét.
Többlépcsős szikra- és porleválasztás
Fokozott védelem a szűrőpatronok előtt
A lézer- és plazmavágás során a füst mellett izzó részecskék és szikrák is bekerülhetnek az elszívott levegőbe. Az F4-55 előleválasztó és szikrafogó egysége a szűrőpatronok előtt csökkenti a nagyobb, forró részecskék közvetlen bejutásának kockázatát.
A belső légterelő lemezek módosítják az áramlás irányát, és támogatják a nagyobb tömegű részecskék előzetes leválasztását. A finom por ezt követően jut el a patronszűrőkhöz.
Egyszerű karbantartás
Gyorsan hozzáférhető szűrők és porgyűjtő fiók
A szűrőpatronok oldalról hozzáférhetők, a leválasztott por pedig kihúzható gyűjtőfiókban halmozódik fel. A beépített nyomásmérő segítségével nyomon követhető a szűrőrendszer állapota. A növekvő nyomáskülönbség jelezheti a szűrők fokozódó terhelését, tisztítási igényét vagy az esedékes szűrőcserét.
A rendszeres karbantartás főbb feladatai
- a porgyűjtő fiók ürítése;
- a szikrafogó és előleválasztó ellenőrzése;
- a szűrőpatronok állapotának vizsgálata;
- a sűrítettlevegő-ellátás ellenőrzése;
- az olaj- és vízleválasztó ürítése;
- a csőhálózat és csatlakozások tömítettségének vizsgálata;
- a ventilátor és a villamos rendszer időszakos ellenőrzése.
F4-55 műszaki adatok
Fő teljesítmény-, szűrési és telepítési paraméterek
Az F4-55 száraz üzemű, helyhez kötött ipari elszívó. A berendezés névleges adatai mellett a tényleges elszívási teljesítményt a csatlakoztatott gép, a csőhálózat és az üzemeltetési körülmények együtt határozzák meg.
5,5 kW
Ventilátorteljesítmény
2500–4500 m³/óra
Légszállítási tartomány
92 m²
Teljes szűrőfelület
≤78 dB(A)
Zajszint
| Paraméter | Érték |
|---|---|
| Kivitel | Száraz üzemű, patronszűrős ipari elszívó |
| Ventilátor teljesítménye | 5,5 kW |
| Légszállítási tartomány | 2500–4500 m³/óra |
| Elektromos csatlakozás | 400 V / 50 Hz |
| Szűrőpatronok száma | 4 db |
| Teljes szűrőfelület | 92 m² |
| Szűrőanyag | Ahlstrom nanobevonatú, lángkésleltető szűrőanyag |
| Névleges szűrési hatásfok | 0,3 μm részecskeméretnél >99,9% |
| Szűrőtisztítás | Automatikus, sűrített levegős impulzusos visszafúvatás |
| Szükséges sűrítettlevegő-nyomás | 0,4–0,6 MPa |
| Sűrítettlevegő-igény | 0,25–0,30 m³/perc |
| Zajszint | ≤78 dB(A) |
| Porürítés | Kihúzható porgyűjtő fiók |
| Beépítési mód | Függőleges, helyhez kötött |
| Befoglaló méret | 1100 × 1100 × 1970 mm |
